модель 2003 года
- Модель Legend 800
- Код модели Legend SE 800 SDI

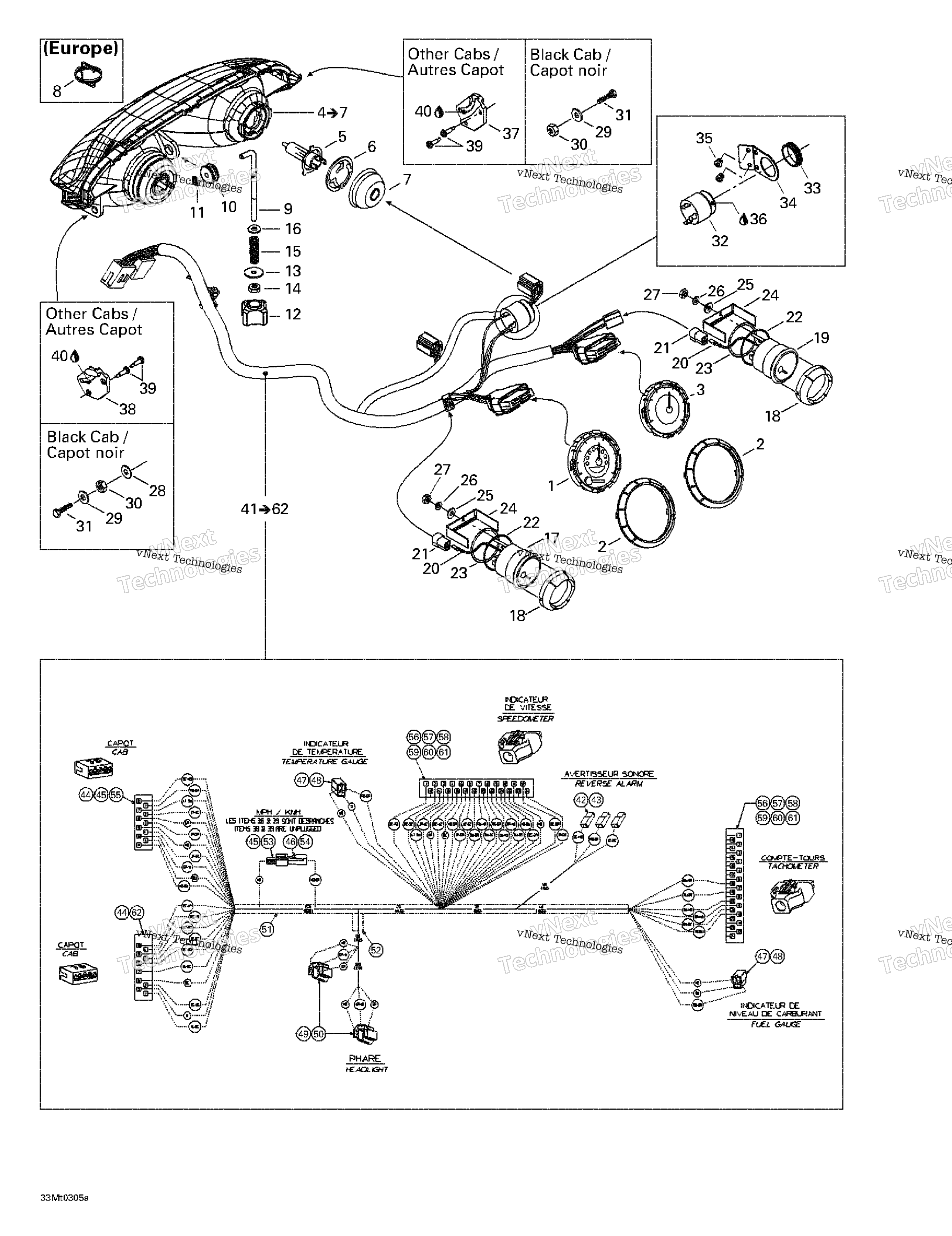

Схема электрооборудования System - Hood для Legend SE 800 SDI
Схема
Детали
Номер
Наименование детали
Цена
1
Speedometer, Se-Air art. 515175747
По запросу
1
Speedometer art. 515175828
По запросу
2
Кольцо приборной панели Ski Doo art. 515179005
По запросу
3
Tachometer art. 515175943
По запросу
4
Halogen Headlamp Includes 4 - 7. art. 515176311
По запросу
5
Лампа головного света Ski-doo art. 515176274
По запросу
6
BULB HOLDER art. 515175910
По запросу
7
COVER art. 515175911
По запросу
8
SPRING Grand Touring SE 800 SDI. art. 515175324
По запросу
9
ADJUSTER ROD art. 517295800
По запросу
10
Втулка фары Ski Doo art. 415100800
По запросу
11
Гайка-шайба BRP art. 732610072
от 270 ₽
12
Handle art. 515175548
По запросу
13
Washer art. 224060251
По запросу
14
Elastic Stop Nut M6 art. 232561414
от 368 ₽
15
Пружина Ski Doo art. 415100600
от 473 ₽
16
Шайба BRP art. 234061410
По запросу
17
Temperature Gauge art. 515175601
По запросу
18
Кольцо приборной панели Ski Doo art. 515175711
от 2 552 ₽
19
FUEL GAUGE art. 515175529
По запросу
20
Электрическая клемма папа Ski Doo art. 409210000
от 578 ₽
21
FEMALE HOUSING art. 409204200
По запросу
22
O-RING art. 414807200
По запросу
23
WASHER art. 517258600
По запросу
24
Case Holder art. 415099800
По запросу
25
Шайба Can Am art. 250200081
По запросу
26
Lock Washer art. 414833700
По запросу
27
NUT art. 414833600
По запросу
28
Шайба BRP art. 234001410
от 100 ₽
29
Flat Washer M5 Legend SE 800 SDI. art. 234051410
По запросу
30
Nut M5 Legend SE 800 SDI. art. 250100018
По запросу
31
Hex. Screw M5 X 35 Legend SE 800 SDI. art. 207053544
По запросу
32
Реле звукового сигнала BRP art. 515176035
По запросу
33
Гайка пластиковая Ski Doo art. 414805101
По запросу
34
PLATE art. 515175688
По запросу
35
Pop Rivet 3/16" art. 390402200
от 74 ₽
36
Silicone Sealant 51388, 300 ml art. 296000309
По запросу
37
RH Support art. 517289300
По запросу
38
LH Support art. 517289400
По запросу
39
Headlamp Screw art. 732601315
По запросу
40
Grease Tube Lmz, 400 G art. 413707500
По запросу
41
Hood Harness Includes 41 - 62. art. 515175614
По запросу
42
Female Terminal art. 409010100
По запросу
43
Female Terminal Housing, 1 Circuit art. 409010400
По запросу
44
Электрическая клемма папа Ski Doo art. 515175232
от 400 ₽
45
MALE TERMINAL art. 515175273
По запросу
46
Female Terminal art. 515175282
По запросу
47
Female Terminal art. 561503100
По запросу
48
Female Housing art. 409204300
По запросу
49
FEMALE TERMINAL art. 515175321
По запросу
50
FEMALE TERMINAL HOUSING, 3 CIRCUITS art. 409202700
По запросу
51
Tubing 16 MM 1000MM Long art. 219704408
По запросу
52
Tubing 10 MM 1000MM Long art. 219704407
По запросу
53
MALE TERMINAL HOUSING, 1 CIRCUIT art. 515175509
По запросу
54
FEMALE TERMINAL HOUSING, 1 CIRCUIT art. 515175510
По запросу
55
MALE TERMINAL HOUSING, 11 CIRCUITS art. 515175720
По запросу
56
Plug art. 515175812
По запросу
57
Заглушка разъема BRP art. 515175801
По запросу
58
Фиксатор бока Ski Doo art. 515175802
от 1 491 ₽
59
Wire Seal art. 515175803
По запросу
60
Block art. 515175804
По запросу
61
Female Terminal art. 515175806
По запросу
62
Male Terminal Housing, 10 Circuits art. 415128526
По запросу
