модель 2003 года
- Модель Legend 800
- Код модели Legend SE 800 SDI

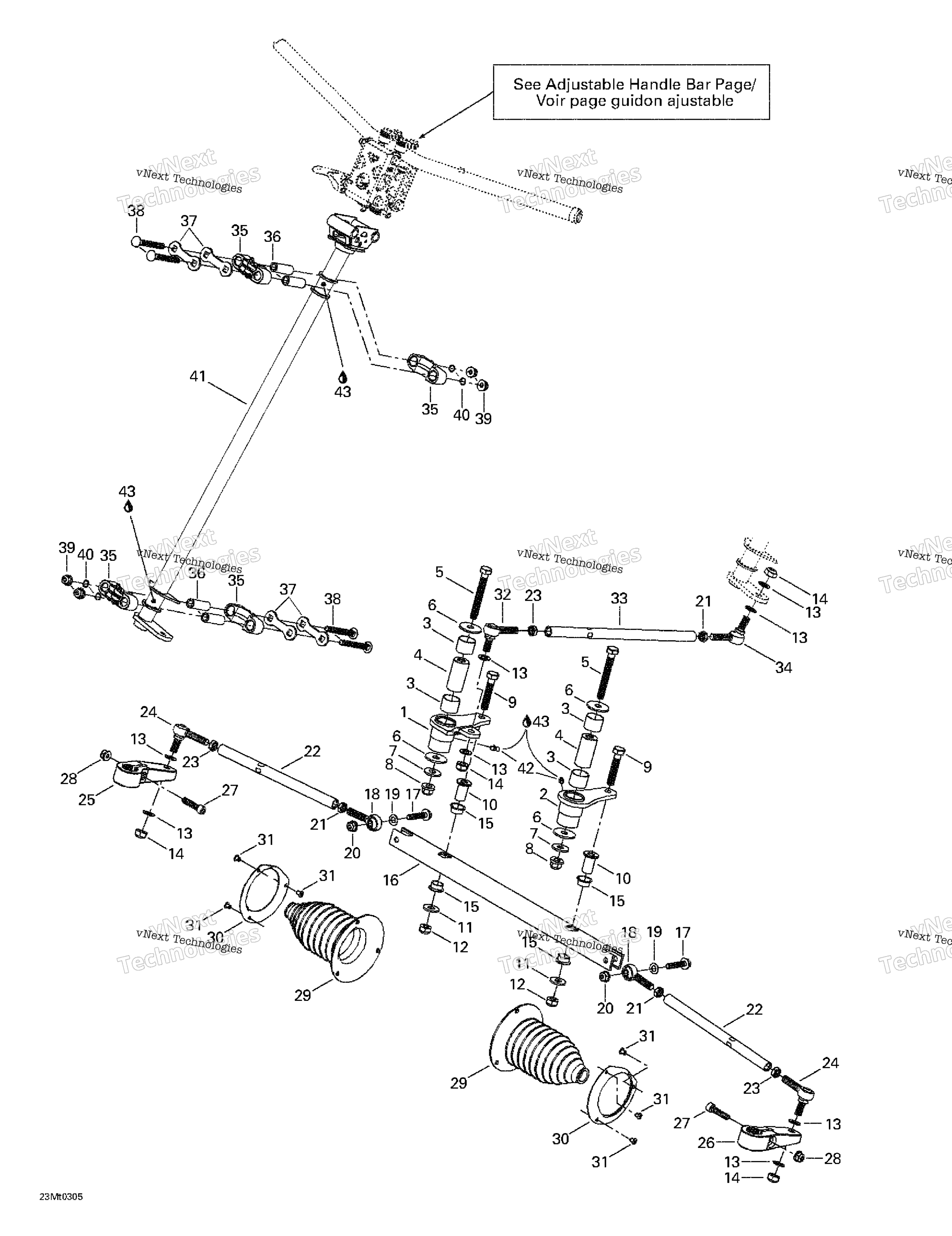

Схема рулевого управления System для Legend SE 800 SDI
Схема
Детали
Номер
Наименование детали
Цена
1
RH Swivel Arm art. 506151506
По запросу
2
LH SWIVEL ARM art. 506151623
По запросу
3
BUSHING SWIVEL art. 506149900
По запросу
4
PIVOT SWIVEL art. 506150100
По запросу
5
Hex. Screw M10 X 80 art. 207008086
По запросу
6
Шайба 10 мм BRP art. 506150000
По запросу
7
Шайба Can Am art. 250200014
от 250 ₽
8
Flange Nut M10 art. 732610084
По запросу
9
Болт BRP art. 207005544
По запросу
10
BAR PIVOT art. 506147300
По запросу
11
FLAT WASHER art. 224002251
По запросу
12
Гайка 10 мм BRP art. 233601416
от 263 ₽
13
Washer art. 503175800
По запросу
14
Elastic Flange Nut M10 art. 232501416
По запросу
15
Втулка подвески Ski Doo art. 503191555
от 790 ₽
16
Bar-Swivel art. 506147000
По запросу
17
Болт М8х40 BRP art. 207684044
от 221 ₽
18
LH BALL JOINT art. 506151496
от 1 629 ₽
Аналог
Наконечник рулевой тяги, левая резьба Ski Doo ( 506151496 )
art. 08-103-20
1 629 ₽
Требуется 2 шт.
19
Шайба BRP art. 506151252
По запросу
20
Гайка М8 art. 233281414
от 210 ₽
21
Гайка 10 мм левая резьба BRP art. 250100016
По запросу
22
Tie-Rod art. 506151374
По запросу
23
Гайка рулевого наконечника наружная BRP art. 732610010
от 100 ₽
24
Рулевой наконечник Ski Doo art. 506151491
от 2 191 ₽
25
Рычаг рулевого управления правый Ski Doo art. 506145800
По запросу
26
Рычаг левый Ski Doo art. 506145900
от 10 448 ₽
27
Болт М8х35 Can Am art. 205083544
По запросу
28
Гайка М8 art. 233281414
от 210 ₽
29
TIE-ROD CAP art. 570070500
По запросу
30
RETAINER RING art. 506151100
По запросу
31
Заклепка 3/16 Can Am art. 390402300
от 116 ₽
32
Наконечник рулевой тяги правая резьба Ski Doo art. 506151492
от 1 607 ₽
Аналог
Рулевой наконечник Ski Doo (правая резьба) ( 506151492 )
art. SM-08247
1 607 ₽
Требуется 1 шт.
33
TIE-ROD art. 506151375
По запросу
34
Шаровая опора BRP art. 506151845
от 1 622 ₽
Аналог
Рулевой наконечник Ski Doo (левая резьба) ( 506151845 )
art. 08-103-24
1 622 ₽
Требуется 1 шт.
35
Опора рулевого вала(половинка) art. 506150400
от 1 134 ₽
36
Втулка Ski Doo art. 506150500
от 987 ₽
37
Фиксатор пластины BRP art. 506150600
от 578 ₽
38
Carriage Bolt M8 X 70 art. 207787044
По запросу
39
Гайка М8 art. 233281414
от 210 ₽
40
O-RING art. 506151140
По запросу
41
Main Tube art. 506151429
По запросу
42
Пресс-масленка BRP art. 408200700
от 578 ₽
43
SYNTHETIC GREASE, 400 G art. 219700417
По запросу
