модель 2003 года
- Модель Legend 800
- Код модели Legend SE 800 SDI

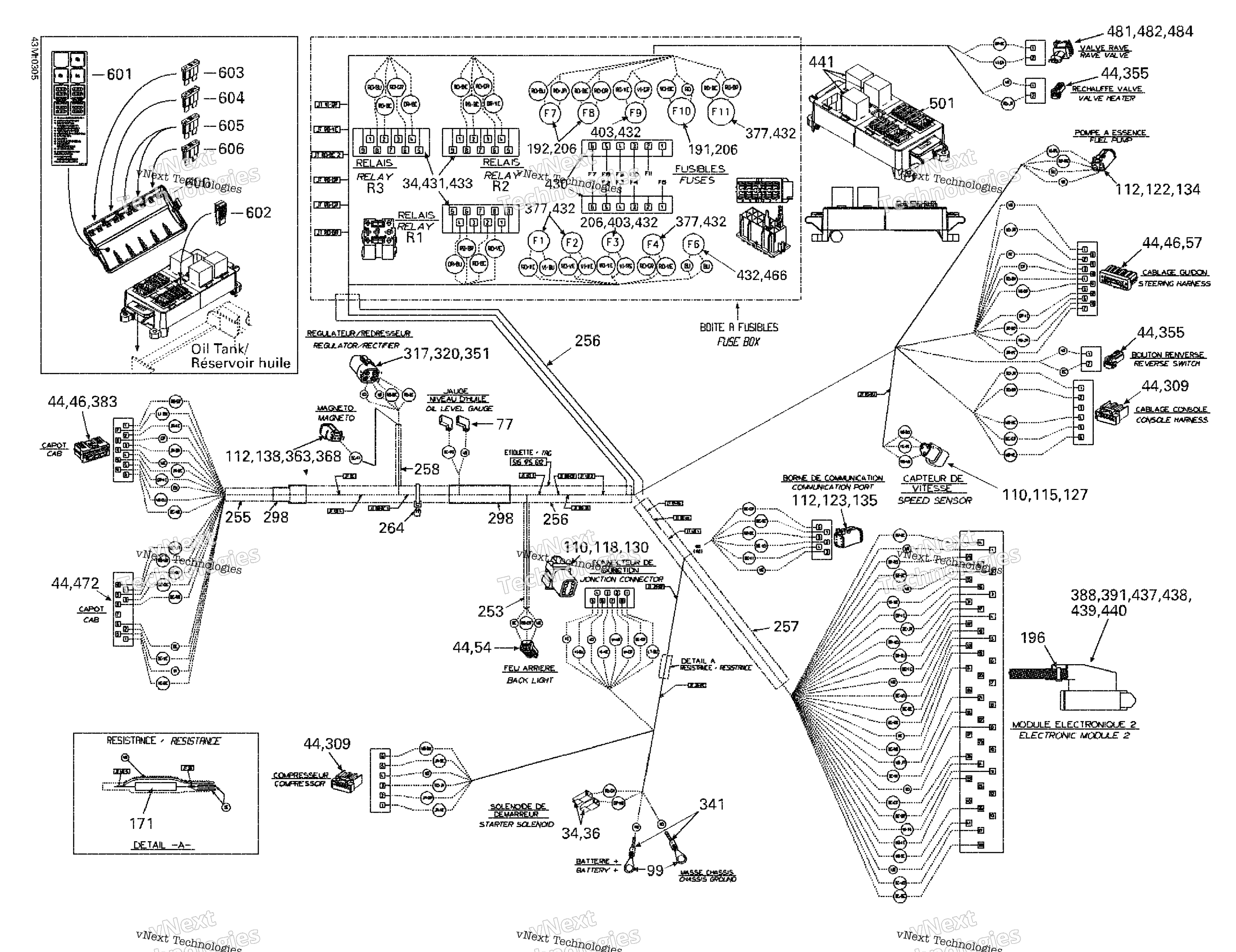

Схема рамы Harness, Fuse Box для Legend SE 800 SDI
Схема
Детали
Номер
Наименование детали
Цена
34
Female Terminal art. 409010100
По запросу
34
Frame Harness Includes 34 - 501. art. 515175612
По запросу
36
Female Terminal Housing, 1 Circuit art. 409010400
По запросу
44
Электрическая клемма мама Ski Doo art. 515175231
от 725 ₽
46
Female Terminal art. 515175282
По запросу
54
Корпус клеммы BRP art. 515175495
По запросу
57
Female Terminal Housing, 13 Circuits art. 515175350
По запросу
77
Электрическая клемма "мама" BRP art. 409010300
от 578 ₽
99
Open Barrel art. 278000992
По запросу
110
Разъем Sea Doo art. 278000631
от 525 ₽
112
Female Terminal art. 278000632
По запросу
115
Электрическая клемма "папа" art. 278002378
от 1 439 ₽
118
MALE TERMINAL HOUSING, 8 CIRCUITS art. 278001742
По запросу
122
Male Connector, 4 Circuits art. 278000739
По запросу
123
Male Connector, 6 Circuits art. 710001540
По запросу
127
Электрическая клемма "папа" Can Am art. 409207600
от 473 ₽
130
LOCK MALE, 8 CIRCUITS art. 515175276
По запросу
134
Male Lock, 4 Circuits art. 278000738
По запросу
135
MALE LOCK, 6 CIRCUITS art. 278000737
По запросу
138
Sealing Cap art. 293000052
По запросу
171
Resistance art. 515175241
По запросу
191
Fuse, 30 Amperes art. 410917200
По запросу
192
Предохранитель 20A art. 409003900
от 420 ₽
196
Стяжка 142 мм BRP art. 293750002
По запросу
206
Female Terminal art. 409004200
По запросу
253
Tubing 6 MM 3000MM Long art. 219704425
По запросу
255
Was 409901800 Tubing (13 mm) art. 219704400
По запросу
256
Tubing 16 MM 1000MM Long art. 219704408
По запросу
257
Was 409901600 Tubing 19mm art. 219704398
По запросу
258
Tubing 10 MM 1000MM Long art. 219704407
По запросу
264
Tie Rap art. 515175220
По запросу
298
Tape art. 293740005
По запросу
309
Female Terminal Housing, 6 Circuits art. 515175543
По запросу
317
Female Terminal Housing, 4 Circuits art. 278001473
По запросу
319
Male Terminal art. 515175568
По запросу
320
Female Terminal art. 515175567
По запросу
341
Thermoretractable tubing art. XXXX
По запросу
351
COIL-IGNITION art. 278001414
По запросу
355
Female Housing, 2 Circuits art. 515175658
По запросу
363
Female Housing, 2 Circuits art. 515175670
По запросу
368
Female Lock, 2 Circuits art. 515175675
По запросу
377
Предохранитель плавкий, 5А BRP art. 278000344
По запросу
383
FEMALE TERMINAL HOUSING, 11 CIRCUITS art. 515175719
По запросу
387
Was 293550004 Dielectric Grease, 150 g art. 219704453
По запросу
388
Female Terminal art. 278001750
По запросу
391
MALE HOUSING, 41 CIRCUITS art. 278001751
По запросу
403
FUSE, 7.5 AMPERES art. 278000704
По запросу
430
FUSE HOLDER art. 515175857
По запросу
431
RELAY HOLDER art. 515175856
По запросу
432
FEMALE TERMINAL art. 515175855
По запросу
433
FEMALE TERMINAL art. 515175854
По запросу
436
Female Terminal art. 515175881
По запросу
437
SEAL art. 515175886
По запросу
438
Latch art. 515175883
По запросу
439
LOCK art. 515175884
По запросу
440
COVER art. 515175885
По запросу
441
Реле BRP art. 515177672
от 5 313 ₽
466
Fuse, 0.5 Ampere art. 415128525
По запросу
472
Female Terminal Housing art. 415128527
По запросу
481
Female Terminal Housing, 2 Circuits art. 415128500
По запросу
482
Разъем электрический Can Am art. 278000998
По запросу
484
Seal art. 415128501
По запросу
501
Fuse Box Base art. 515175739
По запросу
600
Крышка предохранительной коробки BRP art. 515176066
По запросу
601
Fuse Decal art. 516001613
По запросу
602
FUSE TOOL art. 515175811
По запросу
603
Предохранитель плавкий, 5А BRP art. 278000344
По запросу
604
FUSE, 7.5 AMPERES art. 278000704
По запросу
605
Предохранитель 20A art. 409003900
от 420 ₽
606
Fuse, 30 Amperes art. 410917200
По запросу
Другие схемы модели
Рама Harness, Fuse Box
