модель 2003 года
- Модель Legend V-1000
- Код модели Legend V-1000

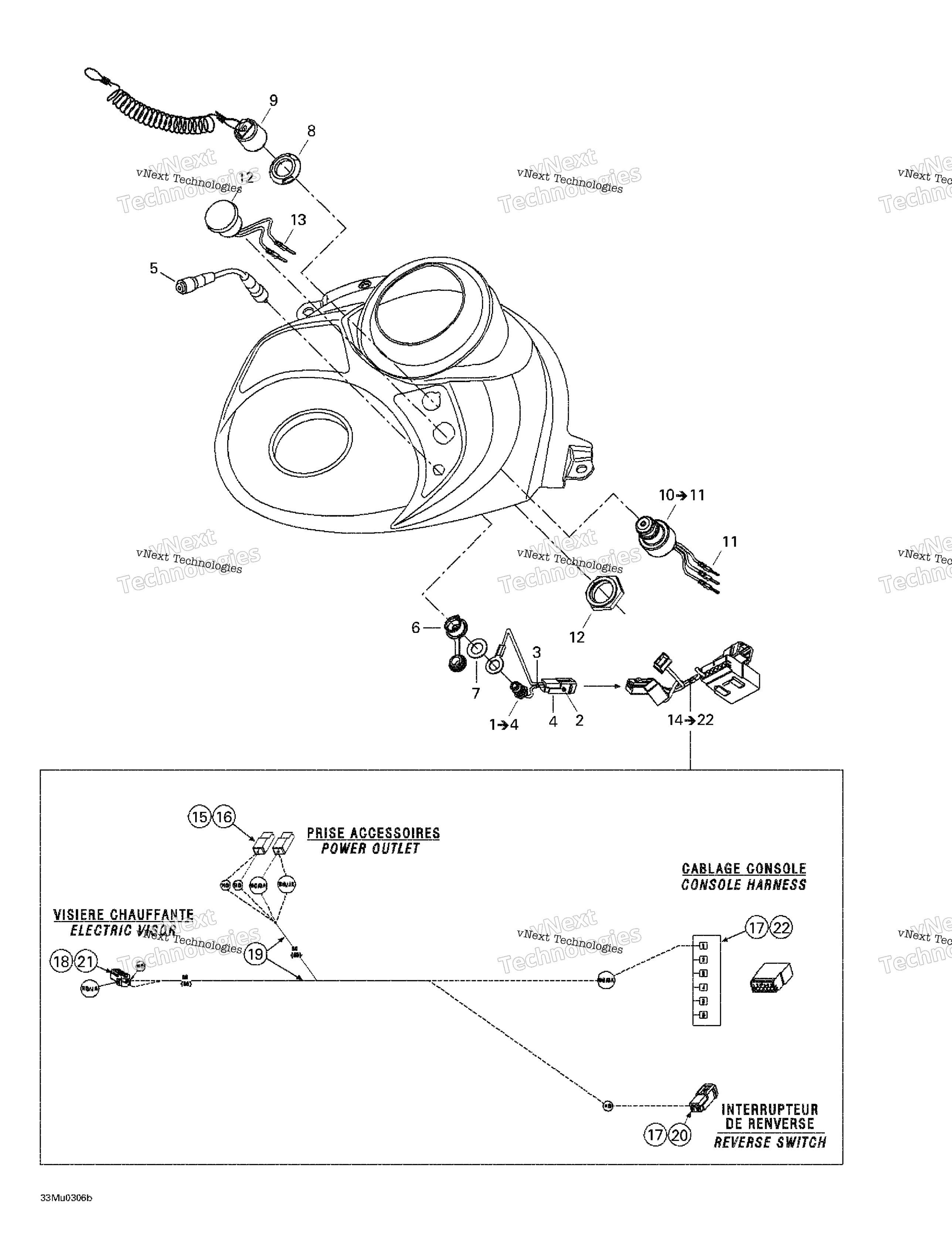

Схема консоли Harness для Legend V-1000
Схема
Детали
Номер
Наименование детали
Цена
1
Visor Plug Harness Includes 1 - 4. art. 515175964
По запросу
2
Электрическая клемма папа Ski Doo art. 515175232
от 400 ₽
3
Tape art. 293740005
По запросу
4
Male Terminal Housing, 2 Circuits art. 515175654
По запросу
5
EXTENSION art. 515175971
По запросу
6
Cap art. 572103300
По запросу
7
Washer art. 503175800
По запросу
8
Safety Switch Nut art. 278002963
По запросу
9
Ключ DESS Ski-Doo art. 515178284
от 4 086 ₽
10
Dess Switch Includes 10 - 11. art. 515175913
По запросу
11
Электрическая клемма папа Ski Doo art. 515175232
от 400 ₽
12
Starter Switch art. 515175966
По запросу
13
Электрическая клемма папа Ski Doo art. 515175232
от 400 ₽
14
Console Harness Includes 14 - 22. art. 515175965
По запросу
15
FEMALE TERMINAL art. 409010600
По запросу
16
Female Terminal Housing, 1 Circuit art. 409010400
По запросу
17
Электрическая клемма папа Ski Doo art. 515175232
от 400 ₽
18
Электрическая клемма мама Ski Doo art. 515175231
от 725 ₽
19
Tape art. 293740005
По запросу
20
Male Terminal Housing, 2 Circuits art. 515175654
По запросу
21
Female Housing, 2 Circuits art. 515175658
По запросу
22
Корпус разъема BRP art. 515175662
По запросу
