модель 2003 года
- Модель Legend V-1000
- Код модели Legend V-1000

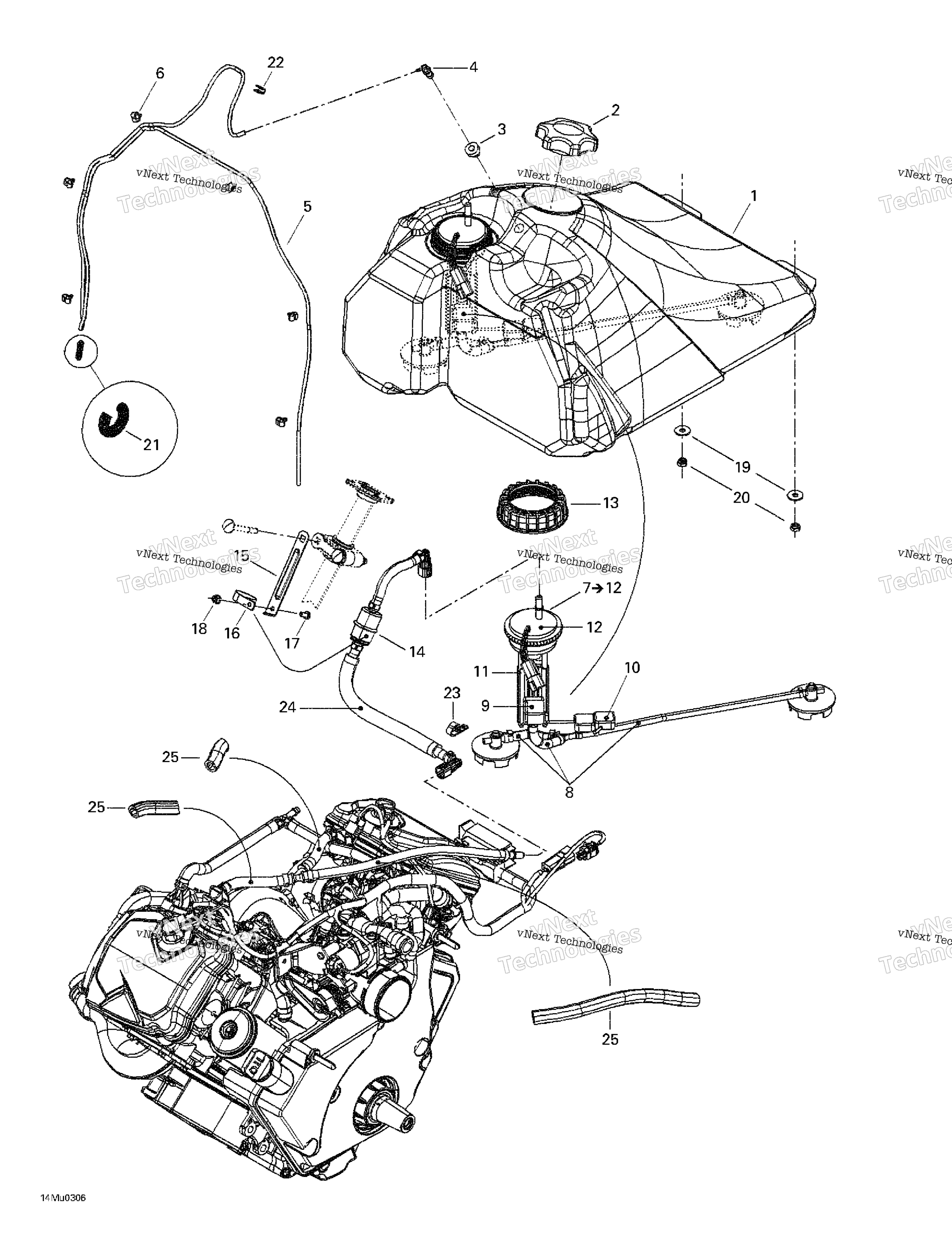

Схема топливной системы для Legend V-1000
Схема
Детали
Номер
Наименование детали
Цена
1
FUEL TANK art. 513033005
По запросу
2
Крышка бензобака BRP art. 513033020
от 2 200 ₽
3
Шайба BRP art. 513032908
По запросу
4
Штуцер BRP art. 414814100
от 368 ₽
5
Was 415080100 Fuel Line Primer 3,2mm art. 219704409
По запросу
6
TUBE CLAMP art. 513032923
По запросу
7
Fuel Pump Module Includes 7 - 12. art. 513033006
По запросу
8
Fuel Hose Kit art. 861301700
По запросу
9
Resistor Card Kit art. 861301800
По запросу
10
Float Lever Kit art. 861301900
По запросу
11
Pump Kit art. 861302000
По запросу
12
Регулятор давления топлива BRP art. 861302100
от 4 644 ₽
13
Гайка крепления бензонасоса BRP art. 513033040
от 3 675 ₽
14
Fuel Filter Ass’Y art. 513033078
По запросу
15
Filter Support art. 513033057
По запросу
16
Open Clamp art. 513033047
По запросу
17
Hex. Screw M6 X 14 art. 207161444
По запросу
18
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
19
Шайба 8 мм BRP art. 234082410
от 263 ₽
20
Гайка Can Am art. 232581414
По запросу
21
SPRING art. 414818200
По запросу
22
Clip art. 414479100
По запросу
23
Open Clamp art. 513033082
По запросу
24
Tubing 16 mm art. 513033083
По запросу
25
Tubing 16 MM 1000MM Long art. 219704408
По запросу
