модель 2003 года
- Модель Legend V-1000
- Код модели Legend V-1000

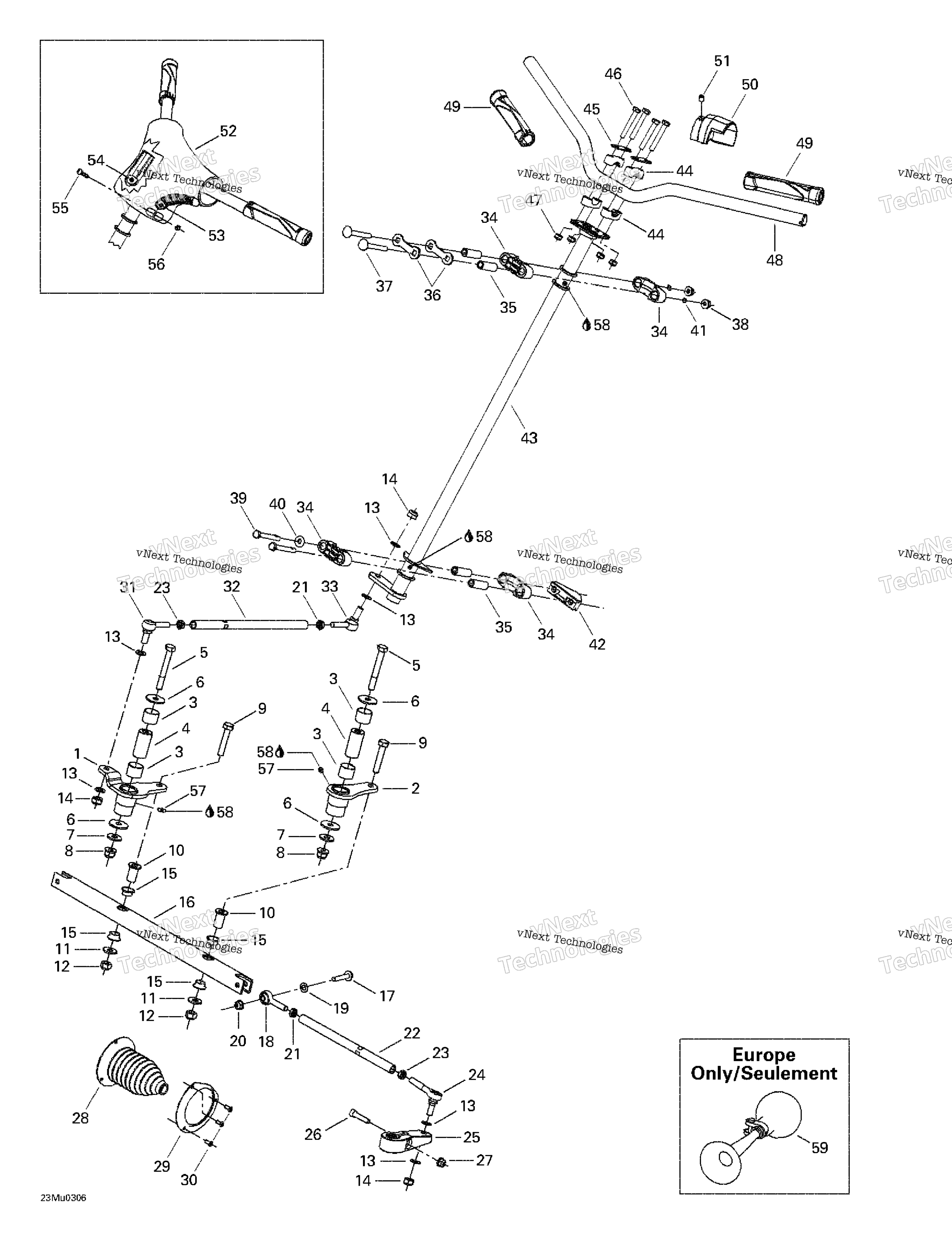

Схема рулевого управления System для Legend V-1000
Схема
Детали
Номер
Наименование детали
Цена
0
Рычаг левый Ski Doo art. 506145900
от 10 448 ₽
1
RH SWIVEL ARM art. 506151360
По запросу
2
LH SWIVEL ARM art. 506151623
По запросу
3
BUSHING SWIVEL art. 506149900
По запросу
4
PIVOT SWIVEL art. 506150100
По запросу
5
Hex. Screw M10 X 80 art. 207008086
По запросу
6
Шайба 10 мм BRP art. 506150000
По запросу
7
Шайба Can Am art. 250200014
от 250 ₽
8
Flange Nut M10 art. 732610084
По запросу
9
Болт BRP art. 207005544
По запросу
10
BAR PIVOT art. 506147300
По запросу
11
FLAT WASHER art. 224002251
По запросу
12
Гайка 10 мм BRP art. 233601416
от 263 ₽
13
Washer art. 503175800
По запросу
14
Elastic Flange Nut M10 art. 232501416
По запросу
15
Втулка подвески Ski Doo art. 503191555
от 790 ₽
16
SWIVEL BAR art. 506151362
По запросу
17
Болт М8х40 BRP art. 207684044
от 221 ₽
18
LH BALL JOINT art. 506151496
от 1 629 ₽
Аналог
Наконечник рулевой тяги, левая резьба Ski Doo ( 506151496 )
art. 08-103-20
1 629 ₽
Требуется 2 шт.
19
Шайба BRP art. 506151252
По запросу
20
Гайка М8 art. 233281414
от 210 ₽
21
Гайка 10 мм левая резьба BRP art. 250100016
По запросу
22
TIE-ROD art. 506151728
По запросу
23
Гайка рулевого наконечника наружная BRP art. 732610010
от 100 ₽
24
Рулевой наконечник Ski Doo art. 506151491
от 2 191 ₽
25
Рычаг рулевого управления правый Ski Doo art. 506145800
По запросу
26
Болт М8х35 Can Am art. 205083544
По запросу
27
Гайка М8 art. 233281414
от 210 ₽
28
TIE-ROD CAP art. 570070500
По запросу
29
RETAINER RING art. 506151100
По запросу
30
Заклепка 3/16 Can Am art. 390402300
от 116 ₽
31
Наконечник рулевой тяги правая резьба Ski Doo art. 506151492
от 1 607 ₽
Аналог
Рулевой наконечник Ski Doo (правая резьба) ( 506151492 )
art. SM-08247
1 607 ₽
Требуется 1 шт.
32
TIE-ROD art. 506151375
По запросу
33
Шаровая опора BRP art. 506151845
от 1 622 ₽
Аналог
Рулевой наконечник Ski Doo (левая резьба) ( 506151845 )
art. 08-103-24
1 622 ₽
Требуется 1 шт.
34
Опора рулевого вала(половинка) art. 506150400
от 1 134 ₽
35
Втулка Ski Doo art. 506150500
от 987 ₽
36
Фиксатор пластины BRP art. 506150600
от 578 ₽
37
Carriage Bolt M8 X 70 art. 207787044
По запросу
38
Гайка М8 art. 233281414
от 210 ₽
39
HEX. SCREW WITH NYLON art. 250000105
По запросу
40
FLAT WASHER art. 224081201
По запросу
41
O-RING art. 506151140
По запросу
42
Extrusion art. 506151582
По запросу
43
TUBE art. 506151363
По запросу
44
Крепление руля скоба U образная BRP art. 709400919
от 1 230 ₽
45
Крепежная планка руля Can Am art. 709400509
от 350 ₽
46
Hex. Screw M8 X 55 art. 207085544
По запросу
47
Гайка Can Am art. 232581414
По запросу
48
HANDLEBAR art. 506151687
По запросу
49
Handle Grip art. 506152238
По запросу
50
ADAPTATOR art. 506151566
По запросу
51
SOCKET SET SCREW M8 X 12 art. 206581244
По запросу
52
STEERING PAD art. 506151597
По запросу
53
KEYWAY art. 572106200
По запросу
54
Keyway art. 506151661
По запросу
55
Phillips Screw M5 X 20 art. 208652044
По запросу
56
Hex. Flange Elastic Nut M5 art. 233251414
от 326 ₽
57
Пресс-масленка BRP art. 408200700
от 578 ₽
58
SYNTHETIC GREASE, 400 G art. 219700417
По запросу
59
Horn art. 549011291
По запросу
