модель 2000 года
- Модель Vmax 700
- Код модели VMAX 700 (VX700D)

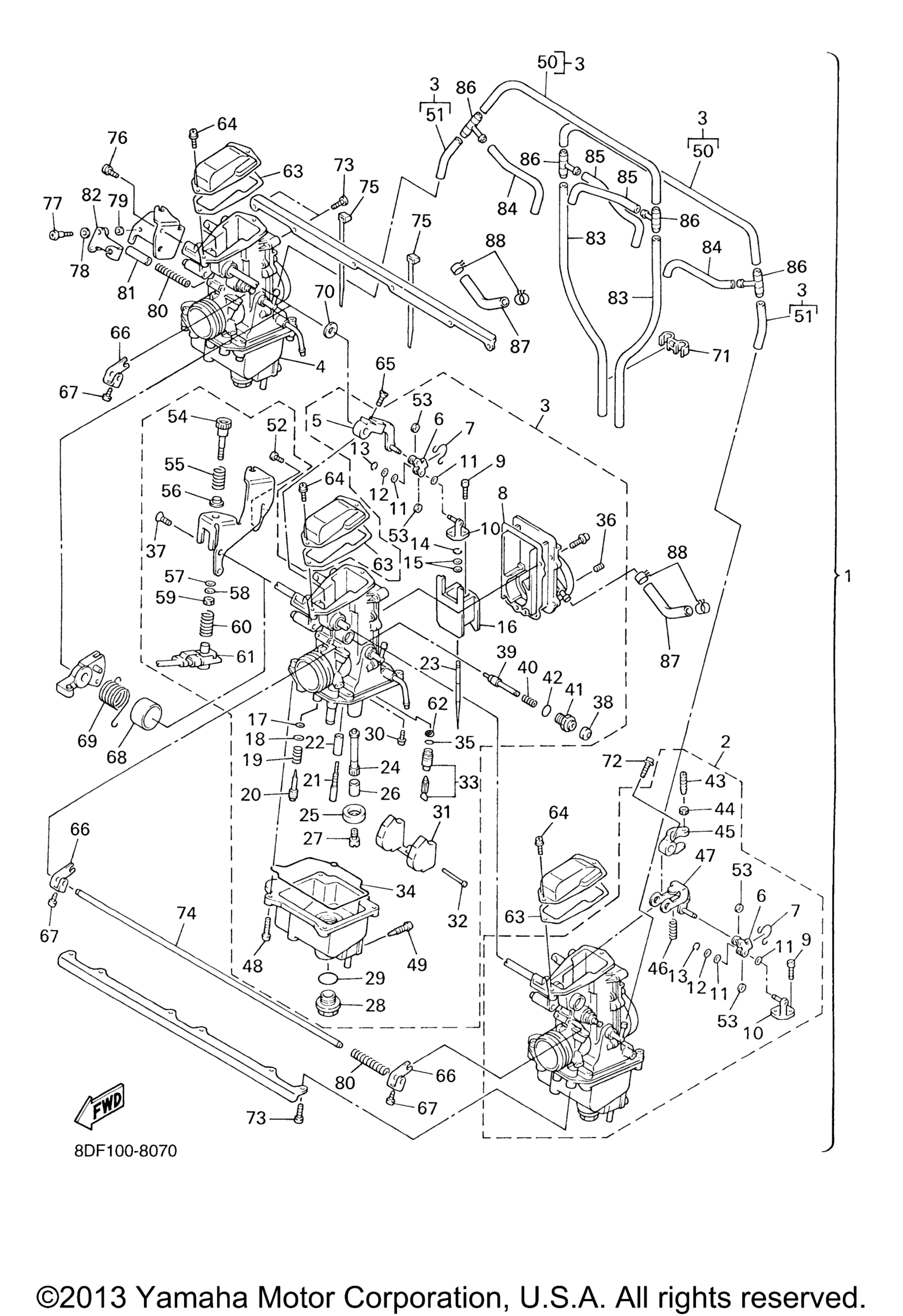

Схема карбюратора для VMAX 700 (VX700D)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assy art. 8CH-14100-10-00
По запросу
2
. Carburetor Assy 1 art. 8CH-14101-10-00
По запросу
3
. Carburetor Assy 2 art. 8CH-14102-10-00
По запросу
4
. Carburetor Assy 3 art. 8CH-14103-10-00
По запросу
5
. . .Lever A art. 89A-14292-00-00
По запросу
6
. . .Plate art. 89A-14243-00-00
По запросу
7
. . .Clip art. 89A-14137-00-00
По запросу
8
. . .Gasket art. 89A-14199-00-00
По запросу
9
. . .Bolt art. 91317-03012-00
По запросу
10
. . .Connector art. 89A-14188-00-00
По запросу
11
. . .Gasket art. 3GF-14126-00-00
По запросу
12
. . .Gasket art. 620-14198-00-00
По запросу
13
. . .Clip art. 3MA-14937-00-00
По запросу
14
. . .Clip art. 3FA-14137-00-00
По запросу
15
. . .Washer (T=0.4Mm) art. 8AB-14227-00-00
По запросу
16
. . Valve, Throttle 1 art. 89A-14112-35-00
По запросу
17
. . .O-Ring art. 3H1-14147-00-00
По запросу
18
. . .Washer art. 3H1-14962-00-00
По запросу
19
. . .Spring, Air Adjusting art. 5K7-14134-00-00
По запросу
20
. . ..Screw, Pilot Adjusting art. 89A-14565-00-00
По запросу
21
. . Jet, Pilot (#45) STD art. 3H1-14142-45-00
По запросу
21
. . Jet, Pilot (#50) AP art. 3H1-14142-50-00
По запросу
21
. . Jet, Pilot (#55) AP art. 3H1-14142-55-00
По запросу
21
. . Jet, Pilot (#52.5) AP art. 3H1-14142-52-00
По запросу
21
. . Jet, Pilot (# 57.5) AP art. 3H1-14142-57-00
По запросу
21
. . Jet, Pilot (# 60) AP art. 3H1-14142-60-00
По запросу
21
. . Jet, Pilot (# 62.5) AP art. 3H1-14142-62-00
По запросу
22
. . .Pipe art. 89A-14996-00-00
По запросу
23
. . Needle art. 275-14116-F1-00
По запросу
24
. . Nozzle, Main STD(#2,3 CYL.) art. 8CH-14141-54-00
По запросу
24
. . Nozzle, Main STD(#1 CYL.) art. 8CH-14141-58-00
По запросу
25
. . .Plate,Baffle art. 1LX-14153-00-00
По запросу
26
. . .Ring art. 89A-14194-00-00
По запросу
27
. . Jet, Main (#135) AP art. 3G2-14231-27-00
По запросу
27
. . Jet, Main (#137.5) AP art. 3G2-1423A-78-00
По запросу
27
. . .Jet, Main (#130) AP art. 3G2-14231-26-A0
По запросу
27
Жиклер карбюратора ( 132,5) Yamaha art. 3G2-1423A-77-00
По запросу
27
. . ..Jet, Main (#140) AP art. 3G2-14231-28-00
По запросу
27
. . Jet, Main (#145) STD(#1 CYL.) art. 3G2-14231-29-00
По запросу
27
. . Jet, Main (#143.8) STD(#2,3 CYL.) art. 3G2-1423E-57-00
По запросу
27
. . .Jet, Main (#142.5) AP art. 3G2-1423A-79-00
По запросу
27
. . .Jet, Main (#128.8) AP art. 3G2-1423E-51-00
По запросу
27
. . Jet, Main (#138.8) AP art. 3G2-1423E-55-00
По запросу
27
. . Jet, Main (#136.3) AP art. 3G2-1423E-54-00
По запросу
27
. . Jet, Main (#133.8) AP art. 3G2-1423E-53-00
По запросу
27
. . Jet, Main (#131.3) AP art. 3G2-1423E-52-00
По запросу
27
. . Jet, Main (#148.8) AP art. 3G2-1423E-59-00
По запросу
27
. . ..Jet, Main (#146.3) AP art. 3G2-1423E-58-00
По запросу
27
Жиклер карбюратора ( 141,3 ) Yamaha art. 3G2-1423E-56-00
По запросу
27
. . ..Jet, Main (#147.5) AP art. 3G2-1423A-80-A0
По запросу
28
. . .Plug, Screw art. 500-14115-00-00
По запросу
29
. . .O-Ring art. 558-14147-00-00
от 7 000 ₽
30
. . .Screw art. 2LN-14565-00-00
По запросу
31
. . .Float art. 1UY-14185-00-00
По запросу
32
. . .Pin, Float art. 537-14186-00-00
По запросу
33
. . .Needle Valve Assy art. 1AE-14190-12-00
По запросу
34
. . .O-Ring art. 89A-14147-00-00
от 7 000 ₽
35
. . .O-Ring art. 8F2-14147-00-00
По запросу
36
. . .Pilot Jet, Air (1.0) art. 239-14172-10-00
По запросу
37
. . ..Screw, Flat Head art. 98707-05008-00
По запросу
38
. . ..Cover, Plunger Cap art. 302-14173-00-00
По запросу
39
. . ..Plunger, Starter art. 4G0-14171-00-00
По запросу
40
. . ..Spring, Plunger art. 1AW-14135-00-00
По запросу
41
. . ..Cap, Plunger art. 1FN-14174-00-00
По запросу
42
. . .O-Ring art. 1AE-14147-00-00
По запросу
43
. . Screw art. 89A-14216-00-00
По запросу
44
. . Nut, Hexagon art. 95317-05700-00
По запросу
45
. . Lever art. 89A-14276-00-00
По запросу
46
. . Spring art. 89A-14286-00-00
По запросу
47
. . Lever, Starter art. 89A-14905-00-00
По запросу
48
. . .Screw, Pan Head art. 98580-04014-00
По запросу
49
Пробка сливная art. 12R-14191-00-00
По запросу
50
. . Pipe art. 84M-14197-00-00
По запросу
51
. . Pipe 1 art. 8CH-14348-00-00
По запросу
52
. . .Screw, Pan Head art. 98580-04010-00
По запросу
53
. . .Ring art. 3MA-14918-00-00
По запросу
54
. . .Screw, Throttle art. 8CC-14122-00-00
По запросу
55
. . .Spring, Throttle Stop art. 8X0-14500-00-00
По запросу
56
. . .Collar art. 8X0-14184-00-00
По запросу
57
. . .Washer, Plug Screw art. 22F-14117-00-00
По запросу
58
Шайба Yamaha art. 1UF-14952-00-00
от 420 ₽
59
. . .Nut art. 89A-14594-00-00
По запросу
60
Пружинка винта дроссельной заслонки Yamaha art. 8X0-14133-00-00
По запросу
61
Переключатель карбюратора Yamaha art. 87S-8259A-01-00
от 9 776 ₽
62
. . .Net, Filter art. 1J7-14994-00-00
По запросу
63
. .Gasket art. 89A-14198-00-00
По запросу
64
Винт, головка поддона Yamaha art. 98507-04010-00
от 473 ₽
65
. .Screw, Flat Head art. 6K8-14523-10-00
По запросу
66
. .Lever Comp. 1 art. 89A-14208-00-00
По запросу
67
. Screw art. 11H-14991-09-00
По запросу
68
. .Collar art. 89A-14264-00-00
По запросу
69
Пружина Yamaha art. 8CH-14589-00-00
По запросу
70
. .Washer art. 3H1-14227-00-00
По запросу
71
. .Clip art. 87M-14137-00-00
По запросу
72
Винт Yamaha art. 98517-04016-00
от 987 ₽
73
Болт Yamaha art. 98517-05012-00
По запросу
74
. .Shaft, Starter Lever art. 8CH-14978-00-00
По запросу
75
. .Clip, Pipe art. 35H-14139-00-00
По запросу
76
. Screw, Pan Head With Washer art. 98517-05010-00
По запросу
77
. .Plug, Screw art. 22F-14115-00-00
По запросу
78
. .Washer, Plug Screw art. 22F-14117-00-00
По запросу
79
. .Washer art. 3FV-14962-00-00
По запросу
80
. .Spring, Plunger art. 1AE-14135-00-00
По запросу
81
. .Cap art. 89A-14118-00-00
По запросу
82
. .Lever art. 89A-14588-00-00
По запросу
83
. .Pipe art. 8A7-14197-00-00
По запросу
84
. Pipe art. 89A-14987-00-00
По запросу
85
. .Pipe art. 8F2-14197-00-00
По запросу
86
. .Nipple art. 4N0-14251-00-00
По запросу
87
. .Hose art. 8CH-14987-10-00
По запросу
88
. Clip art. 90467-10039-00
По запросу
