модель 2000 года
- Модель Vmax 700
- Код модели VMAX 700 (VX700D)

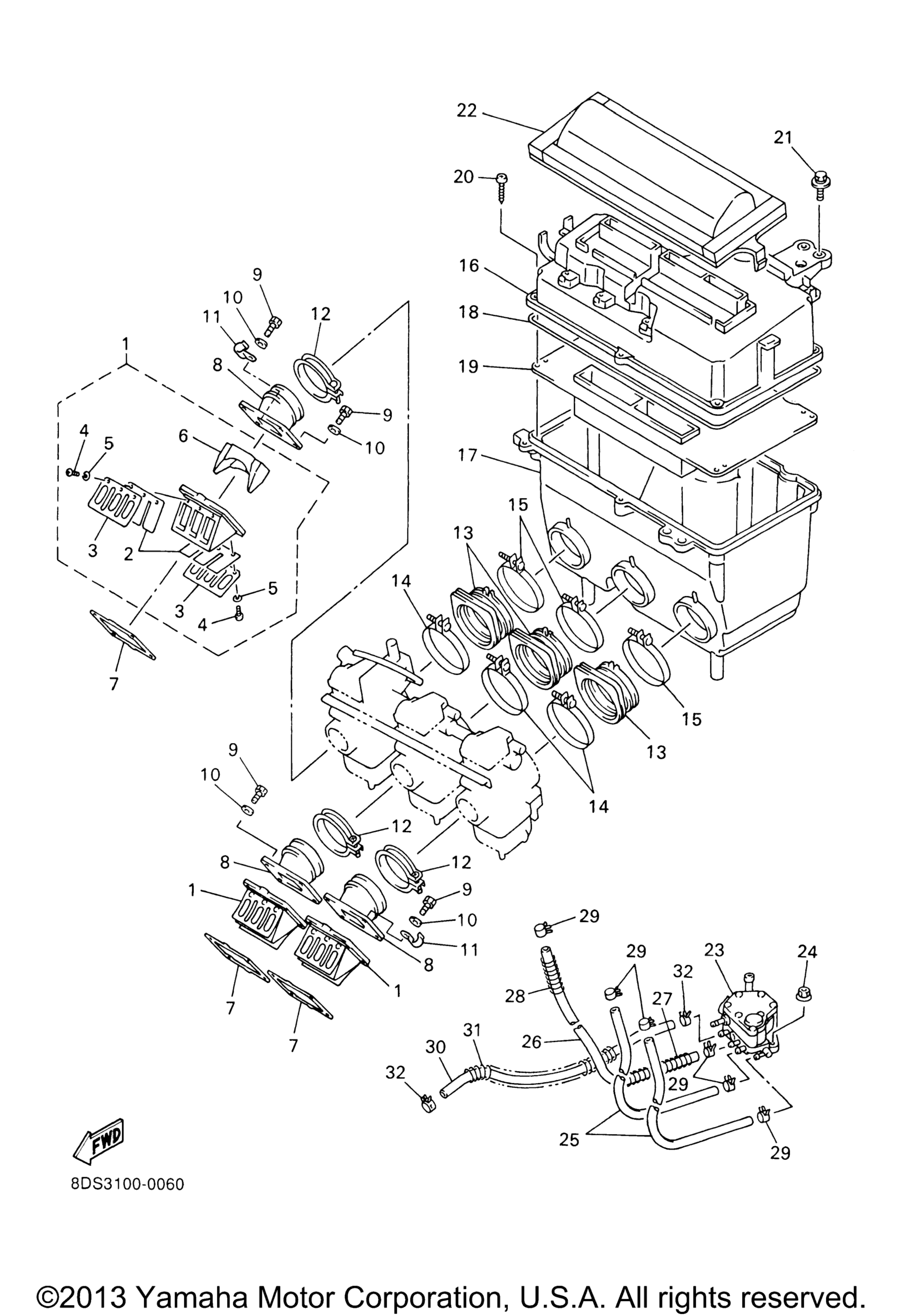

Схема впускной системы для VMAX 700 (VX700D)
Схема
Детали
Номер
Наименование детали
Цена
1
Reed Valve Assy art. 4DA-13610-01-00
По запросу
2
. Reed, Valve art. 3SP-13613-01-00
По запросу
3
. .Stopper, Reed Valve art. 8DJ-13616-00-00
По запросу
4
. .Screw, Pan Head art. 98517-03008-00
По запросу
5
. .Washer, Spring art. 92990-03100-00
По запросу
6
. Spacer, Reed Valve art. 4DA-13625-00-00
По запросу
7
Gasket, Valve Seat art. 8CH-13621-01-00
По запросу
8
Manifold, Intake art. 8CH-13555-00-00
от 4 412 ₽
9
Bolt art. 97017-06025-00
По запросу
10
Шайба Yamaha art. 92907-06600-00
от 221 ₽
11
Clamp art. 90462-08078-00
По запросу
12
Clamp, Hose art. 86M-13575-00-00
По запросу
13
Joint, Air Cleaner 1 art. 8CH-14453-00-00
По запросу
14
Hose Clamp Assy art. 90450-53008-00
По запросу
15
Clamp, Hose art. 90460-68230-00
По запросу
16
Silencer, Intake 1 art. 8CH-14431-01-00
По запросу
17
Silencer, Intake 2 art. 8CH-14441-01-00
По запросу
18
Seal art. 51Y-14462-00-00
По запросу
19
Plate art. 8CH-14477-00-00
По запросу
20
Screw, Tapping art. 90167-05043-00
По запросу
21
Bolt, With Washer art. 90119-06163-00
По запросу
22
Воздушный фильтр Yamaha art. 8CH-14450-00-00
По запросу
23
Fuel Pump Assy art. 8CH-24410-00-00
По запросу
24
Nut, Flange art. 95707-06500-00
По запросу
25
Hose (L190) art. 90445-09004-00
По запросу
26
Hose (Jn3) art. 90445-092K1-00
По запросу
27
Spring, Compression art. 90501-085L6-00
По запросу
28
Spring, Compression art. 90501-086L1-00
По запросу
29
Clip art. 90467-09026-00
По запросу
30
Шланг топливный Yamaha art. 90445-116K9-00
По запросу
31
Пружина трубка карбюратора Yamaha art. 90501-08668-00
По запросу
32
Clip art. 90467-11044-00
По запросу
