модель 2000 года
- Модель Vmax 700
- Код модели VMAX 700 (VX700D)

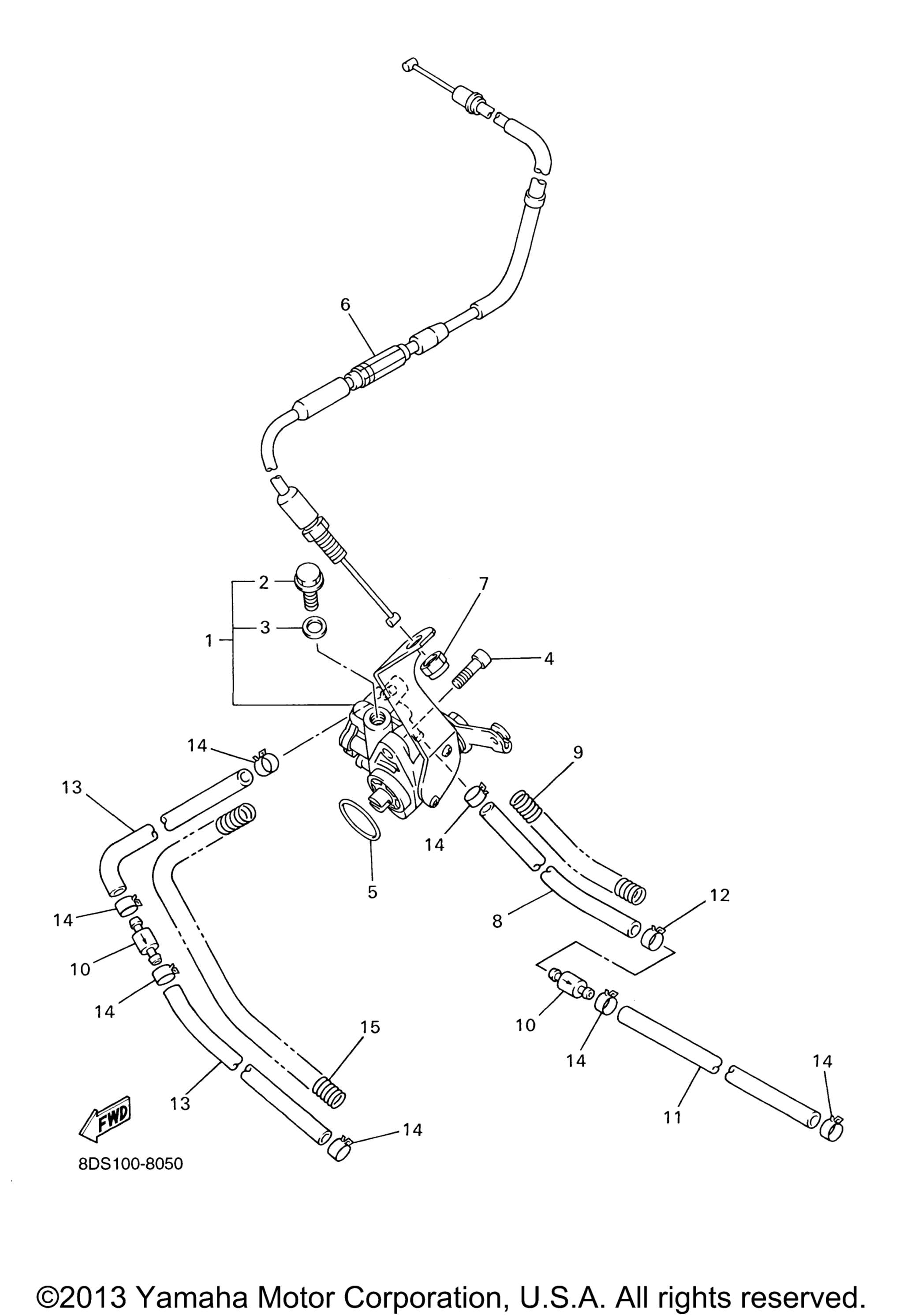

Схема масляного насоса для VMAX 700 (VX700D)
Схема
Детали
Номер
Наименование детали
Цена
1
Oil Pump Assy art. 8CH-13100-00-00
По запросу
2
. Bolt, Breather art. 89A-13185-00-00
По запросу
3
. Gasket, Breather Bolt art. 89A-13187-00-00
По запросу
4
Bolt, Hexagon Socket Head art. 91317-05014-00
По запросу
5
O-Ring art. 93210-20712-00
По запросу
6
Pump Cable Assy art. 8CH-26320-01-00
По запросу
7
Nut, Nylon art. 95717-08300-00
По запросу
8
Tube, Flexible Vinyl art. 91A30-03039-00
По запросу
9
Пружина трубка карбюратора Yamaha art. 90501-08668-00
По запросу
10
Check Valve Assy art. 8CH-1316A-00-00
По запросу
11
Tube, Flexible Vinyl art. 91A30-03039-00
По запросу
12
Clip art. 90467-07093-00
По запросу
13
Tube, Flexible Vinyl art. 91A30-03039-00
По запросу
14
Clip art. 90468-02025-00
По запросу
15
Spring, Compression art. 90501-101J5-00
По запросу
