модель 2001 года
- Модель Bravo
- Код модели BR250TF

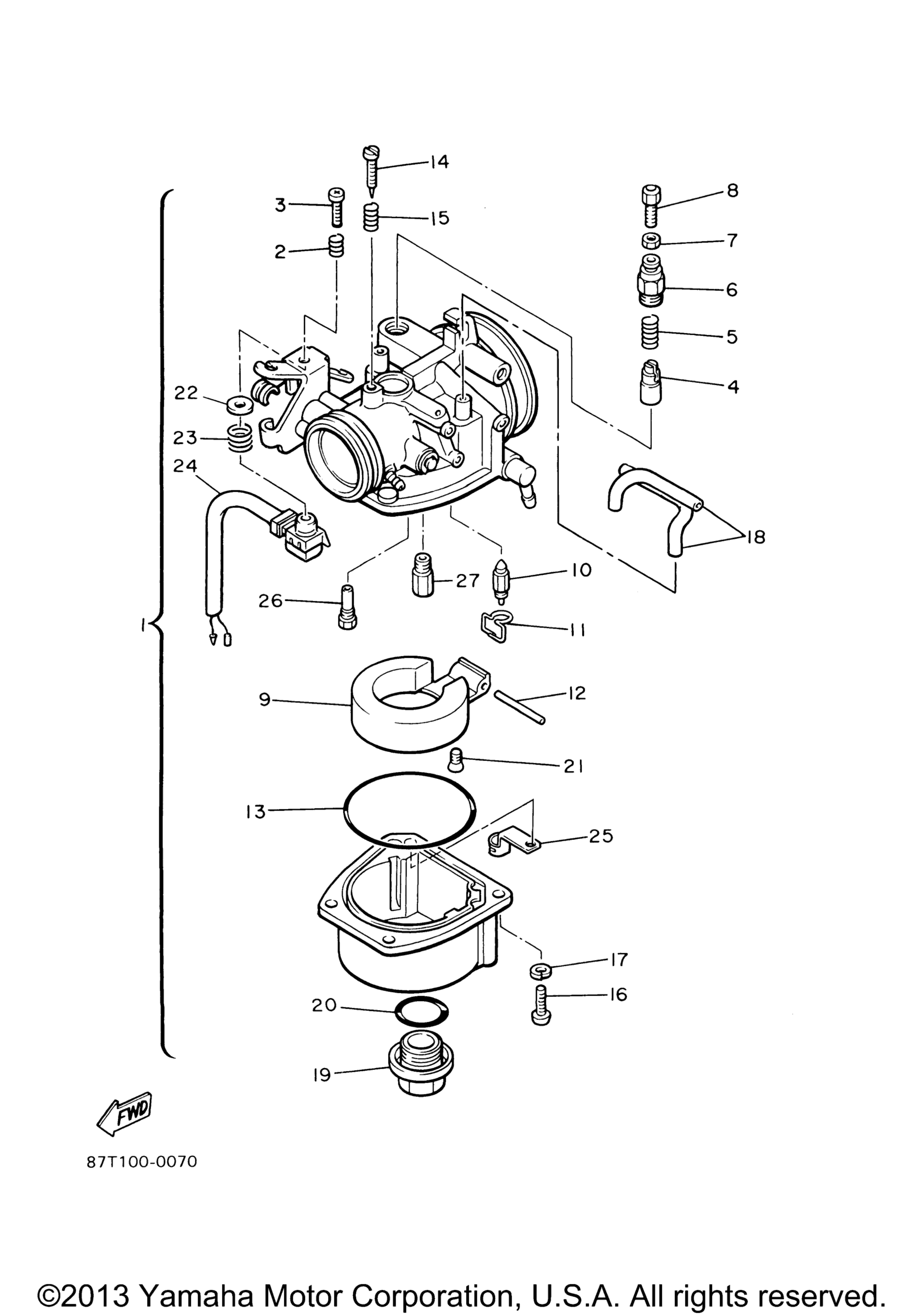

Схема карбюратора для BR250TF
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assy 1 (USA) art. 80J-14101-05-00
По запросу
2
. Spring, Throttle Valve (USA) art. 80F-14131-00-00
По запросу
3
. Screw, Throttle Stop (USA) art. 80F-14121-00-00
По запросу
4
. Plunger, Starter (USA) art. 371-14993-60-00
По запросу
5
. Spring, Compression (USA) art. 90501-08443-00
По запросу
6
. Cap (USA) art. 8A6-14969-00-00
По запросу
7
. Nut, Cable Adjusting (USA) art. 8E7-14161-00-00
По запросу
8
. Shaft, Starter Lever (USA) art. 8A6-14977-00-00
По запросу
9
. Float (USA) art. 8G6-14985-01-00
По запросу
10
. Valve, Needle (USA) art. 8E7-14546-01-00
По запросу
11
. .Clip (USA) art. 633-14159-00-00
По запросу
12
. .Pin, Float Arm (USA) art. 663-14548-00-00
По запросу
13
. Gasket, Float Chamber (USA) art. 8G6-14984-00-00
По запросу
14
. Screw, Adjust (USA) art. 8G6-14521-00-00
По запросу
15
. Spring, Compression (USA) art. 90501-08214-00
По запросу
16
. Screw, Pan Head (USA) art. 98580-04014-00
По запросу
17
Шайба Yamaha art. 92990-04100-00
от 168 ₽
18
. Pipe (USA) art. 8R4-14994-00-00
По запросу
19
. Rod (USA) art. 8M7-14992-00-00
По запросу
20
. O-Ring (USA) art. 93210-19309-00
По запросу
21
. Screw, Oval Head (USA) art. 98707-04008-00
По запросу
22
. Plate (USA) art. 80F-14146-00-00
По запросу
23
. Spring, Throttle Stop (USA) art. 80F-14133-00-00
По запросу
24
Переключатель карбюратора Yamaha art. 87S-8259A-01-00
от 9 776 ₽
25
. Clip (USA) art. 80F-14137-01-00
По запросу
26
. Jet (#78) (USA) art. 8G6-14948-18-00
По запросу
27
. Jet, Main (#98) AP (USA) art. 8A6-14515-98-00
По запросу
27
. Jet, Main (#105) STD (USA) art. 8A6-14516-05-00
По запросу
27
. Jet, Main (#102) AP (USA) art. 8A6-14516-02-00
По запросу
27
. Jet, Main (#100) AP (USA) art. 8A6-14516-00-00
По запросу
