модель 2001 года
- Модель Bravo
- Код модели BR250TF

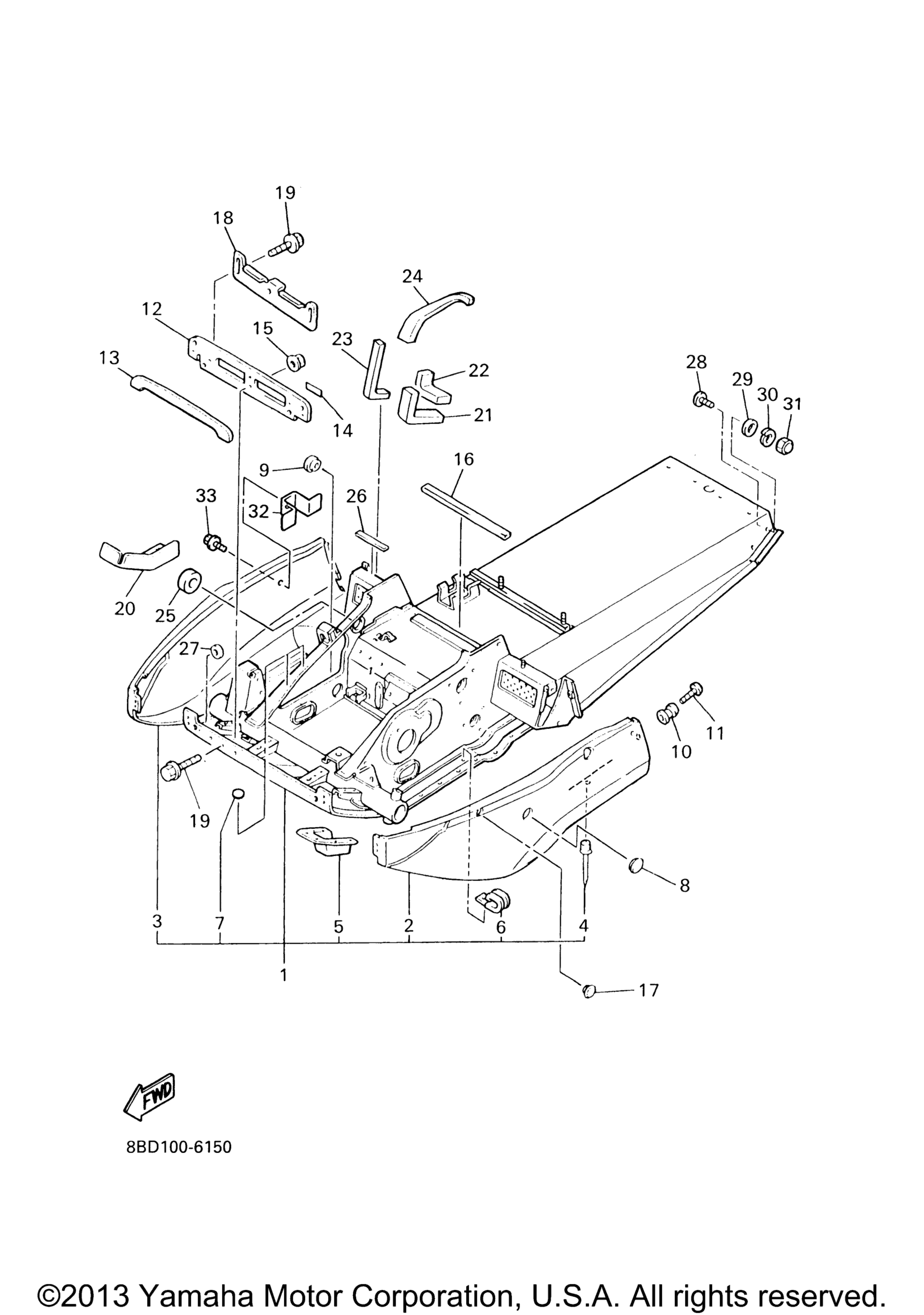

Схема рамы для BR250TF
Схема
Детали
Номер
Наименование детали
Цена
1
Frame Comp (USA) art. 8BD-21910-00-00
По запросу
2
. Hood 1 (USA) art. 84A-21982-00-00
По запросу
3
. Hood 2 (USA) art. 84A-21983-00-00
По запросу
4
Заклепка Yamaha art. 90267-48060-00
По запросу
5
. Cover 2 (USA) art. 80F-2198G-00-00
По запросу
6
. Clamp (USA) art. 90465-08028-00
По запросу
7
. Spacer (USA) art. 80F-21998-00-00
По запросу
8
Plug (USA) art. 90338-40099-00
По запросу
9
Grommet (USA) art. 90480-40047-00
По запросу
10
.Holder, Latch (USA) art. 8M6-77175-00-00
По запросу
11
Screw, Bind (USA) art. 98907-06030-00
По запросу
12
Cover 1 (USA) art. 8V7-2198F-00-00
По запросу
13
Damper 1 (USA) art. 8V7-77198-01-00
По запросу
14
Label, Warning 2 (USA) art. 8BE-77762-00-00
По запросу
15
Nut, Flange (USA) art. 95707-06500-00
По запросу
16
Shield, Noise 1 (USA) art. 8R4-23891-00-00
По запросу
17
Plug (USA) art. 90338-09127-00
По запросу
18
Cover 2 (USA) art. 8V7-2198G-00-00
По запросу
19
Болт с фланцем art. 95817-06012-00
По запросу
20
Shield, Heat (USA) art. 80F-2199H-00-00
По запросу
21
Patch 1 (USA) art. 8V7-21961-00-00
По запросу
22
Patch 2 (USA) art. 8V7-21961-00-00
По запросу
23
Patch 3 (USA) art. 8V7-21963-00-00
По запросу
24
Patch 4 (USA) art. 82X-21964-00-00
По запросу
25
Patch 7 (USA) art. 80F-21967-00-00
По запросу
26
Patch 8 (USA) art. 90520-10012-00
По запросу
27
Patch 9 (USA) art. 80F-21989-00-00
По запросу
28
Screw, Bind (USA) art. 98907-08016-00
По запросу
29
Шайба, пластина art. 92907-08600-00
По запросу
30
Washer, Spring (USA) art. 92907-08100-00
По запросу
31
Nut (USA) art. 95307-08800-00
По запросу
32
Stay, Belt (USA) art. 8BD-77338-00-00
По запросу
33
Болт с фланцем art. 95817-08016-00
По запросу
