модель 2001 года
- Модель Bravo
- Код модели BR250TF

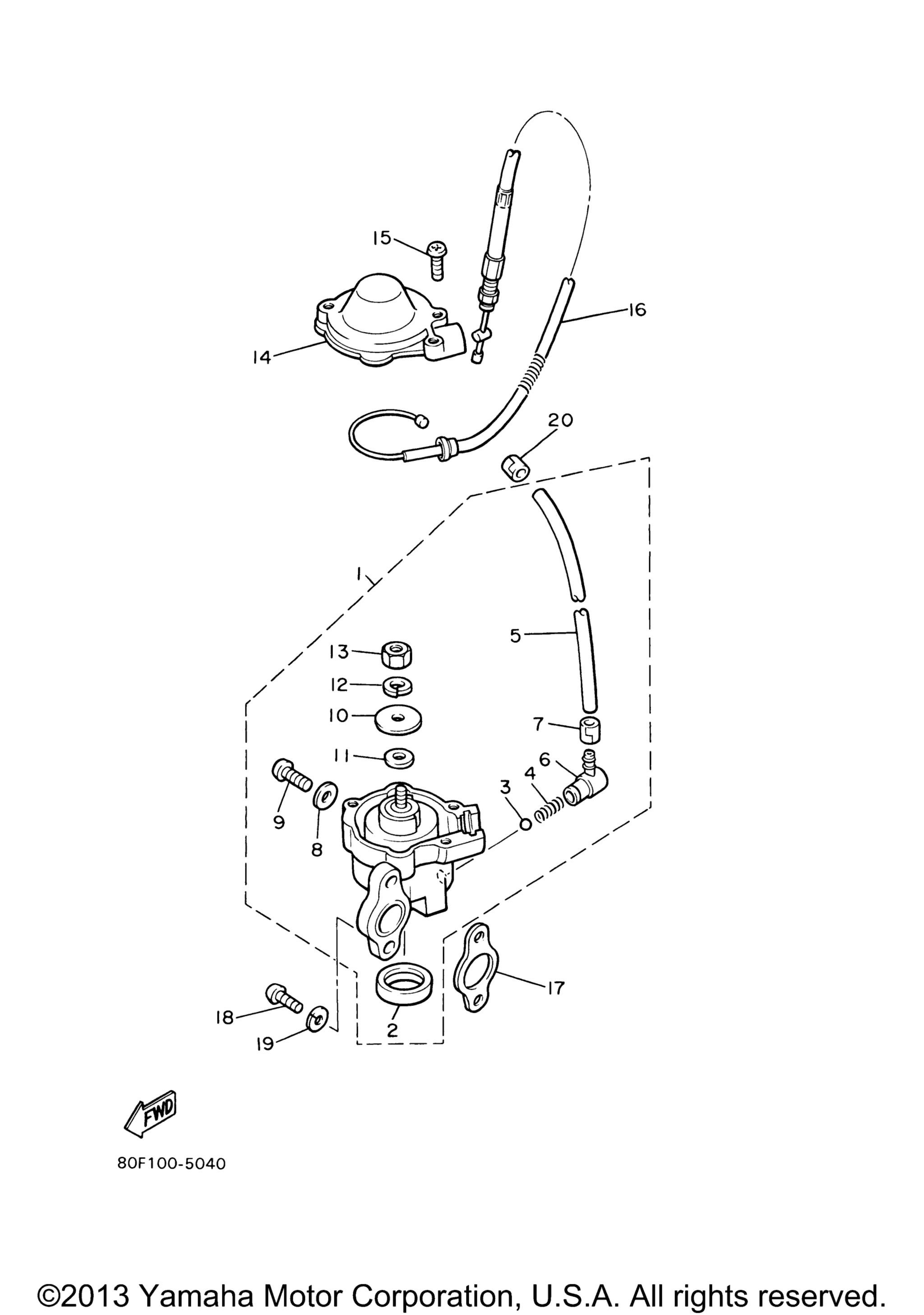

Схема масляного насоса для BR250TF
Схема
Детали
Номер
Наименование детали
Цена
1
Oil Pump Assy (USA) art. 81E-13101-01-00
По запросу
2
. .Plug (USA) art. 90338-21100-00
По запросу
3
Шарик подшипника Yamaha art. 93505-32002-00
от 420 ₽
4
. .Spring, Compression (USA) art. 90501-02217-00
По запросу
5
. .Hose (USA) art. 91A30-03039-00
По запросу
6
. .Nozzle (USA) art. 353-13552-01-00
По запросу
7
. Clip (USA) art. 90468-02025-00
По запросу
8
. .Gasket (USA) art. 90430-04004-00
По запросу
9
. .Screw, Bind (USA) art. 98907-04008-00
По запросу
10
. Plate, Adjusting (USA) art. 137-13138-01-00
По запросу
11
. Shim (T=0.1Mm) UR UN (USA) art. 137-13137-00-10
По запросу
11
. Shim (T=0.5) UR UN (USA) art. 137-13137-00-05
По запросу
11
. Shim (T=0.3) UR UN (USA) art. 137-13137-00-03
По запросу
12
. Washer, Spring (USA) art. 92907-05100-00
По запросу
13
. Nut (USA) art. 95317-05600-00
По запросу
14
Cover, Adjust Pulley (USA) art. 8A5-13146-01-00
По запросу
15
Screw, Pan Head (USA) art. 98507-04018-00
По запросу
16
Pump Cable Assy (USA) art. 81E-26320-00-00
По запросу
17
Gasket, Pump Case (USA) art. 126-13116-01-00
По запросу
18
Винт Yamaha art. 98507-05016-00
По запросу
19
Washer, Spring (USA) art. 92907-05100-00
По запросу
20
Clip (USA) art. 90468-02025-00
По запросу
