модель 2001 года
- Модель Venture 500
- Код модели VT500XLF

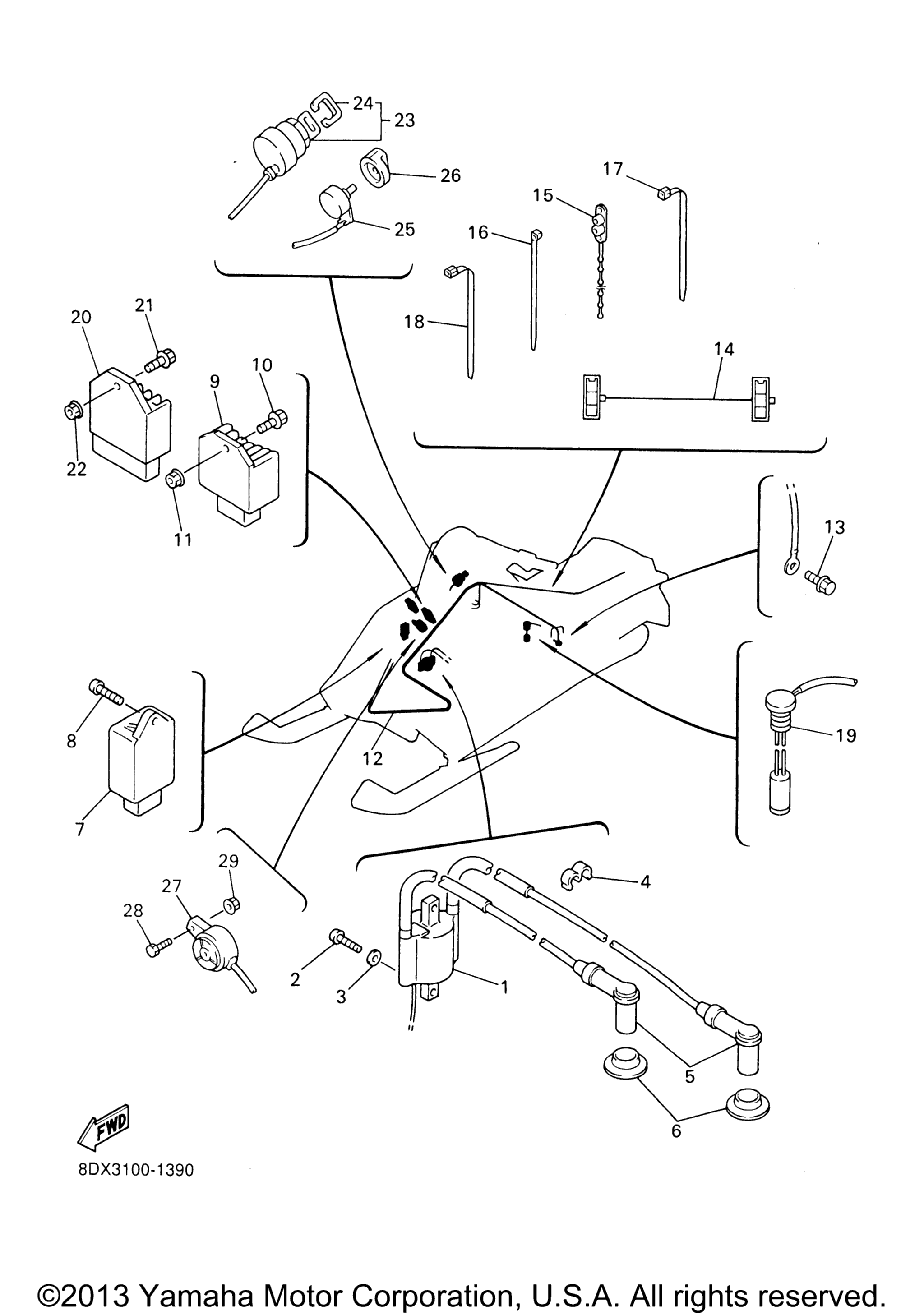

Схема электрооборудования 1 для VT500XLF
Схема
Детали
Номер
Наименование детали
Цена
1
Ignition Coil Assy (USA) art. 8DJ-82310-09-00
от 3 660 ₽
2
Винт Yamaha art. 98580-06020-00
от 830 ₽
3
Шайба Yamaha art. 92990-06600-00
от 420 ₽
4
Зажим Yamaha art. 90464-09M31-00
от 987 ₽
5
Свечной колпачок Yamaha art. 85G-82370-20-00
от 1 901 ₽
6
Seal, Plug Cap (USA) art. 8V0-82372-00-00
По запросу
7
C.D.I. Unit Assy (USA) art. 8DJ-85540-00-00
По запросу
8
Screw, Tapping (USA) art. 97780-60625-00
По запросу
9
Rectifier & Regulator Assy (USA) art. 8DX-81960-00-00
По запросу
10
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
11
Nut, Flange (USA) art. 95707-06500-00
По запросу
12
Wire Harness Assy (USA) art. 8DX-82590-00-00
По запросу
13
Болт Yamaha art. 95817-06010-00
от 578 ₽
14
Wire, Lead (USA) art. 8CR-8471G-00-00
По запросу
15
Хомут зажимной Yamaha art. 90464-20031-00
от 420 ₽
16
Зажим art. 90464-15195-00
По запросу
17
Зажим art. 90464-15195-00
По запросу
18
Clamp (USA) art. 90464-13077-00
По запросу
19
Oil Level Gauge Assy (USA) art. 8CR-85720-02-00
По запросу
20
Voltage Regulator Assy (USA) art. 8AB-81910-00-00
По запросу
21
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
22
Nut, Flange (USA) art. 95707-06500-00
По запросу
23
Main Switch Assy (USA) art. 8AB-82510-01-00
По запросу
24
. Cap, Key (USA) art. 526-82579-00-00
По запросу
25
Resistor, Variable (USA) art. 8CR-87283-00-00
По запросу
26
Knob, Variable Resistor (USA) art. 8AB-87284-00-00
По запросу
27
Buzzer (USA) art. 8CW-83383-00-00
По запросу
28
Bolt (USA) art. 97027-05020-00
По запросу
29
Гайка art. 95707-05500-00
По запросу
