модель 2001 года
- Модель Venture 500
- Код модели VT500XLF

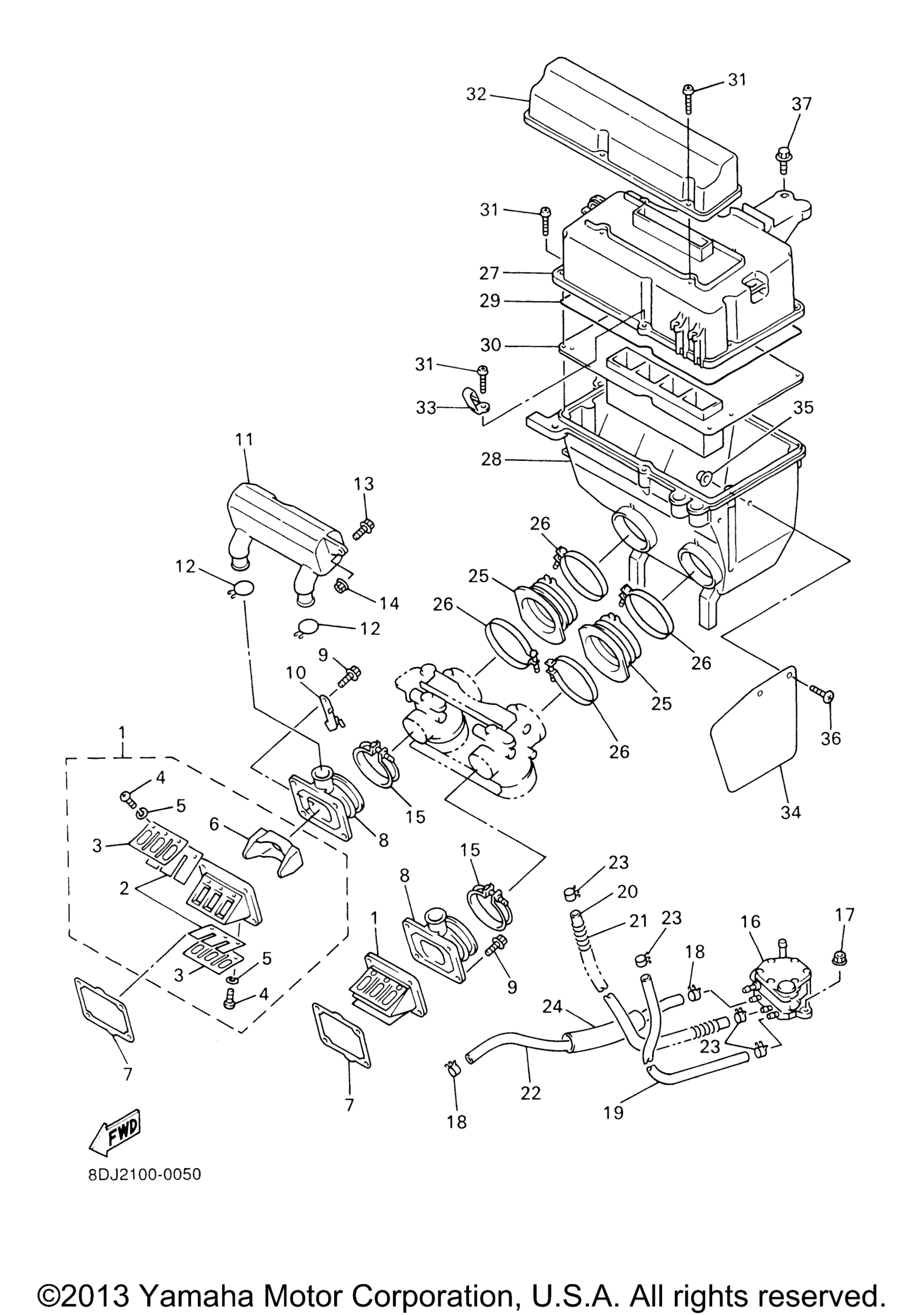

Схема впускной системы для VT500XLF
Схема
Детали
Номер
Наименование детали
Цена
1
Reed Valve Assy (USA) art. 8DJ-13610-01-00
По запросу
2
. .Reed, Valve (USA) art. 3SP-13613-01-00
По запросу
3
. Stopper, Reed Valve (USA) art. 8DJ-13616-00-00
По запросу
4
. .Screw, Pan Head (USA) art. 98517-03008-00
По запросу
5
. .Washer, Spring (USA) art. 92990-03100-00
По запросу
6
. .Spacer, Reed Valve (USA) art. 4DA-13625-00-00
По запросу
7
Gasket, Valve Seat (USA) art. 80L-13621-01-00
По запросу
8
Manifold, Intake (USA) art. 8DJ-13555-00-00
По запросу
9
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
10
Clamp (USA) art. 90462-10243-00
По запросу
11
Chamber, Air (USA) art. 8DJ-13581-00-00
По запросу
12
Clip (USA) art. 90467-24096-00
По запросу
13
Bolt, With Washer (USA) art. 90119-05001-00
По запросу
14
Гайка Yamaha art. 95707-05300-00
от 473 ₽
15
Band (USA) art. 86M-13575-00-00
По запросу
16
Fuel Pump Assy (USA) art. 8CR-24410-01-00
По запросу
17
Nut, Flange (USA) art. 95707-06500-00
По запросу
18
Clip (USA) art. 90467-11044-00
По запросу
19
Hose (L190) (USA) art. 90445-09004-00
По запросу
20
Hose (L310) (USA) art. 90445-092K1-00
По запросу
21
Пружина трубка карбюратора Yamaha art. 90501-08668-00
По запросу
22
Шланг топливный Yamaha art. 90445-116K9-00
По запросу
23
Clip (USA) art. 90467-09026-00
По запросу
24
Hose (L150) (USA) art. 90445-226J7-00
По запросу
25
Joint, Air Cleaner 1 (USA) art. 8DJ-14453-00-00
По запросу
26
Clamp, Hose (USA) art. 90460-68230-00
По запросу
27
Silencer, Intake 1 (USA) art. 8DJ-14431-00-00
По запросу
28
Silencer, Intake 2 (USA) art. 8DJ-14441-00-00
По запросу
29
Seal (USA) art. 51Y-14462-00-00
По запросу
30
Plate (USA) art. 8DJ-14477-00-00
По запросу
31
Screw, Tapping (USA) art. 90167-05043-00
По запросу
32
Duct (USA) art. 8DJ-14437-00-00
По запросу
33
.Clamp (USA) art. 90465-08277-00
По запросу
34
Protector, Heat (USA) art. 8DJ-12682-00-00
По запросу
35
Гайка Yamaha art. 90179-05271-00
от 882 ₽
36
Screw, Binding (USA) art. 90154-05011-00
По запросу
37
Bolt, With Washer (USA) art. 90119-06163-00
По запросу
