модель 2001 года
- Модель Venture 500
- Код модели VT500XLF

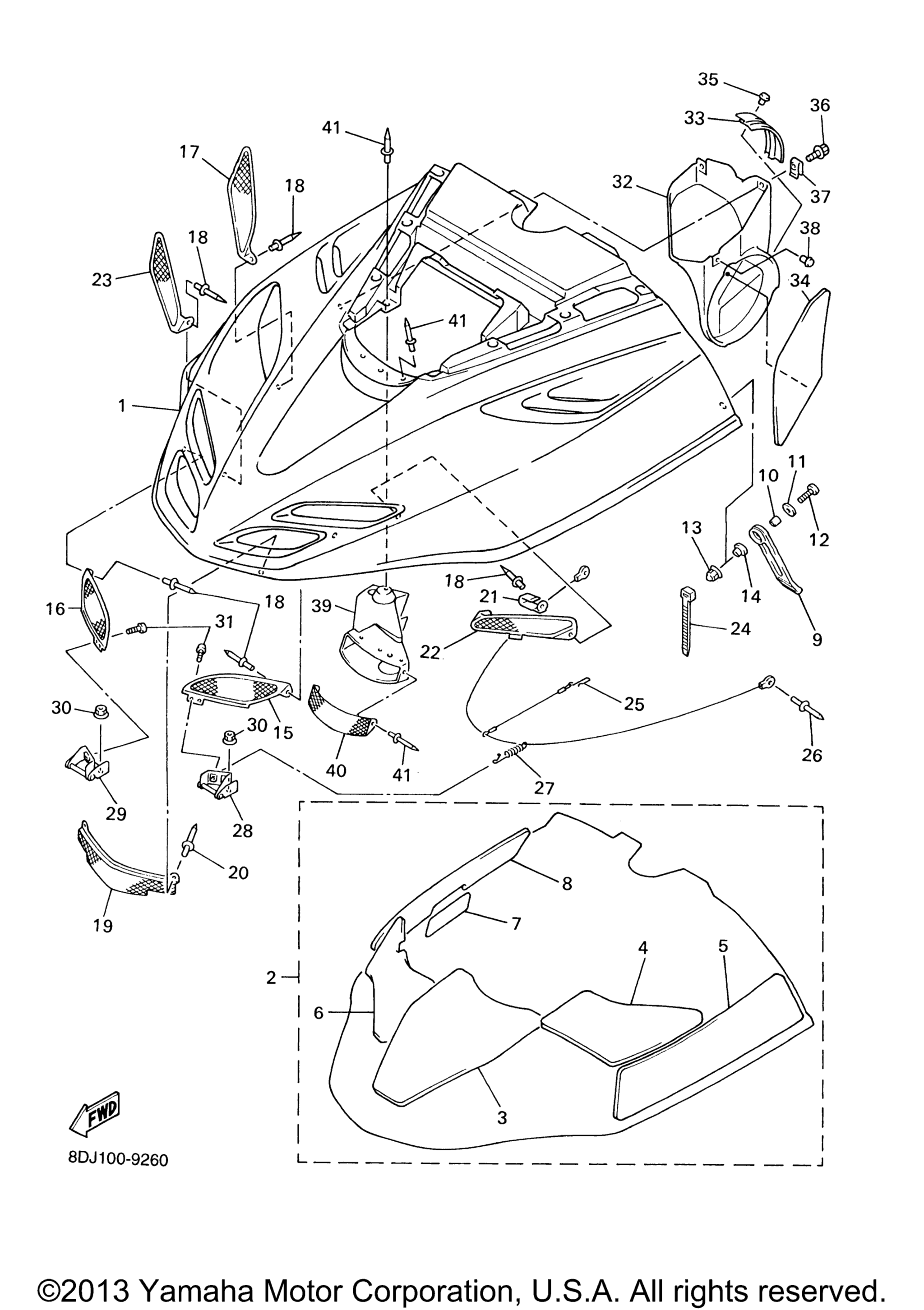

Схема обтекатель для VT500XLF
Схема
Детали
Номер
Наименование детали
Цена
1
Shroud (USA) art. 8DX-77111-10-00
По запросу
2
Lining Set (USA) art. 8DJ-W7726-00-00
По запросу
3
. Damper, Noise 12 (USA) art. 8DJ-77272-00-00
По запросу
4
. Damper, Noise 15 (USA) art. 8DJ-77275-00-00
По запросу
5
. .Damper, Noise 16 (USA) art. 8CR-77276-00-00
По запросу
6
. Damper, Noise 18 (USA) art. 8DJ-77278-00-00
По запросу
7
. Tape 1 (USA) art. 8DJ-7717E-00-00
По запросу
8
. Shield, Heat (USA) art. 8DJ-2199H-00-00
По запросу
9
Замок фиксатор капота Yamaha art. 8V0-77171-00-00
от 260 ₽
10
Collar (USA) art. 90387-06241-00
По запросу
11
Шайба, пластина art. 90201-06557-00
По запросу
12
Винт Yamaha art. 98907-06025-00
По запросу
13
Nut, Crown (USA) art. 90176-06055-00
По запросу
14
Collar (USA) art. 90387-062M9-00
По запросу
15
Louver 1 (USA) art. 8CR-77131-00-00
По запросу
16
Louver 2 (USA) art. 8CR-77132-00-00
По запросу
17
Louver 3 (USA) art. 8DJ-77133-00-00
По запросу
18
Rivet, Blind (4.8X23) (USA) art. 90267-48182-00
По запросу
19
Louver 4 (USA) art. 8CR-77134-00-00
По запросу
20
Rivet, Blind (4.8X12.3) (USA) art. 90267-48059-00
По запросу
21
.Clamp (USA) art. 90465-08277-00
По запросу
22
Louver 1 (USA) art. 8DJ-77441-00-00
По запросу
23
Louver 2 (USA) art. 8DJ-77442-00-00
По запросу
24
Clamp (USA) art. 90464-13077-00
По запросу
25
Stopper, Shroud (USA) art. 8DJ-77118-00-00
По запросу
26
Rivet, Blind (USA) art. 90267-48018-00
По запросу
27
Clamp, Rod (USA) art. 89A-77159-00-00
По запросу
28
Hinge Assy (USA) art. 8CR-77140-00-00
По запросу
29
Hinge Assy 2 (USA) art. 8CR-7714A-00-00
По запросу
30
Nut, Flange (USA) art. 95707-06500-00
По запросу
31
Screw, Bind (USA) art. 98907-06014-00
По запросу
32
Duct (USA) art. 8DJ-77194-00-00
По запросу
33
Bush, Rubber 1 (USA) art. 8DJ-77515-00-00
По запросу
34
Damper, Noise 13 (USA) art. 8DJ-77273-00-00
По запросу
35
Фиксатор пластиковый Yamaha art. 90269-05055-00
от 830 ₽
36
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
37
Гайка-скоба 90183-06800-00 art. 90183-06069-00
По запросу
38
Заклепка Yamaha art. 90269-07076-00
По запросу
39
Duct (USA) art. 8CR-77194-00-00
По запросу
40
Louver 5 (USA) art. 8CR-77109-00-00
По запросу
41
Rivet, Blind (4.8X23) (USA) art. 90267-48182-00
По запросу
