модель 2002 года
- Модель SX VIPER
- Код модели SXVIPER (SXV700G)

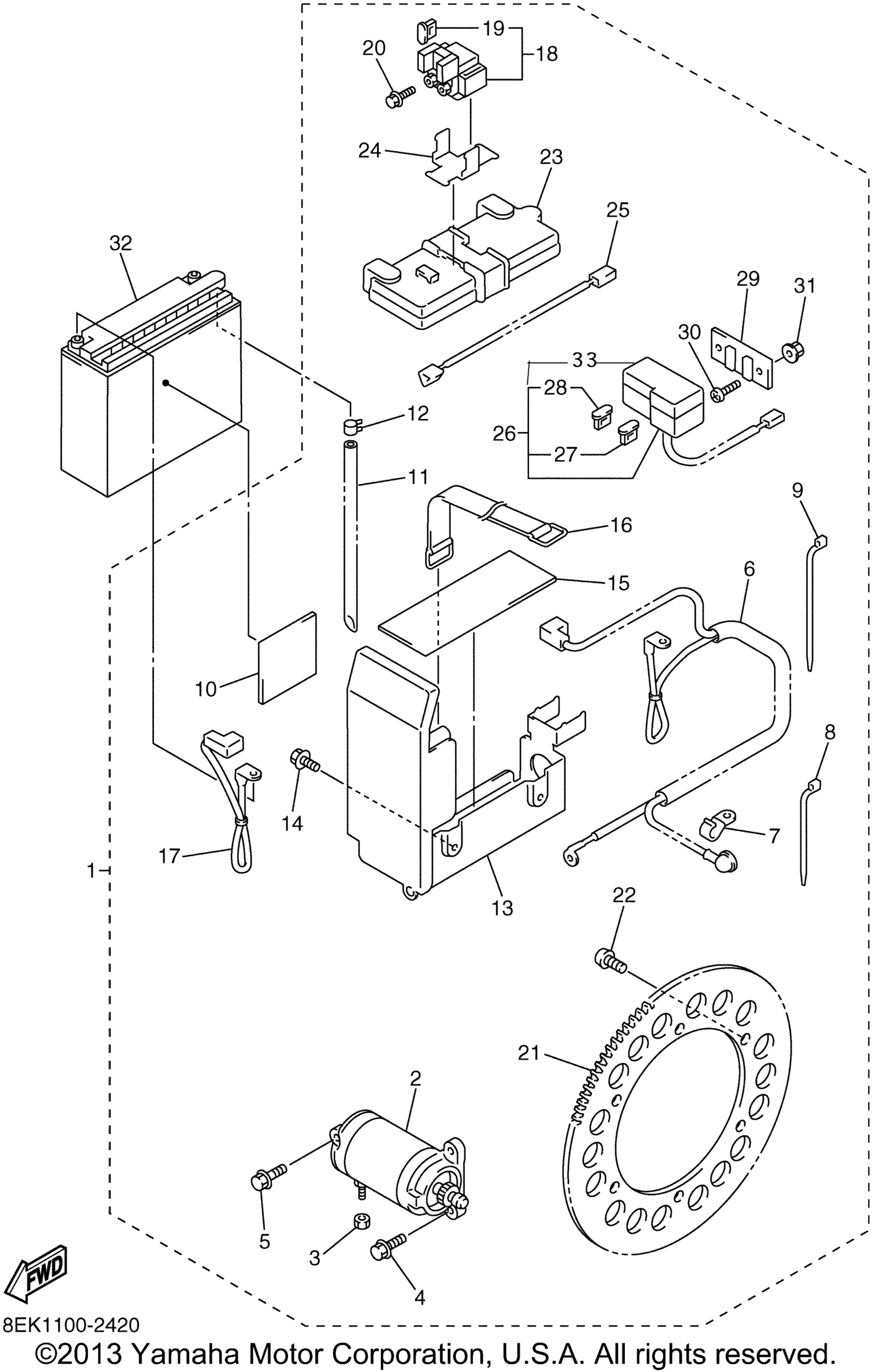

Схема альтернативных деталей Electrical 1 для SXVIPER (SXV700G)
Схема
Детали
Номер
Наименование детали
Цена
1
Electric Starter Kit AP art. 8EK-W8180-01-KT
По запросу
2
. Starting Motor Assy art. 8CW-81800-01-00
от 20 705 ₽
3
Гайка Yamaha art. 95317-06600-00
По запросу
4
. .Bolt, Flange art. 95027-08030-00
По запросу
5
. Bolt, Flange art. 95027-08080-00
По запросу
6
. .Wire Harness art. 8EK-82105-00-00
По запросу
7
. .Clamp art. 90462-08016-00
По запросу
8
Зажим art. 90464-15195-00
По запросу
9
Зажим art. 90464-15195-00
По запросу
10
. .Damper art. 8CW-82176-00-00
По запросу
11
. .Pipe art. 8CW-8235W-01-00
По запросу
12
. Clip art. 90467-08092-00
По запросу
13
. .Battery Box Comp art. 8FB-8212X-00-00
По запросу
14
. Bolt art. 90109-06513-00
По запросу
15
. .Seat, Battery art. 8DM-82122-00-00
По запросу
16
Ремень крепления АКБ Yamaha art. 8DM-82131-10-00
По запросу
17
. .Wire, Plus Lead art. 8DY-82115-00-00
По запросу
18
Реле стартера Yamaha 4BH-81940-00-00 art. 4BH-81940-02-00
По запросу
19
Предохранитель 30A-BL art. 1AE-82151-00-00
от 788 ₽
20
Болт с фланцем art. 95027-06008-00
По запросу
21
. .Gear 1 art. 8DM-1760A-18-00
По запросу
22
Винт Yamaha art. 90150-08008-00
от 525 ₽
23
Крышка крепления АКБ Yamaha art. 8DM-82129-01-00
По запросу
24
. Holder, Relay art. 8CY-81952-00-00
По запросу
25
. .Wire, Lead art. 8EK-82541-00-00
По запросу
26
. .Fuse Box Assy art. 8EK-82170-00-00
По запросу
27
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
28
Предохранитель электрический 20А Yamaha art. 5JJ-82151-20-00
от 788 ₽
29
. Bracket art. JT1-83614-00-00
По запросу
30
. Screw, Pan Head art. 98507-06014-00
По запросу
31
. Nut, Flange art. 95707-06500-00
По запросу
32
Battery Assy (Y50-N18l-A) AP art. Y50-N18LA-00-00
По запросу
33
. Box, Cover art. 1AE-82172-00-00
По запросу
