модель 2002 года
- Модель SX VIPER
- Код модели SXVIPER (SXV700G)

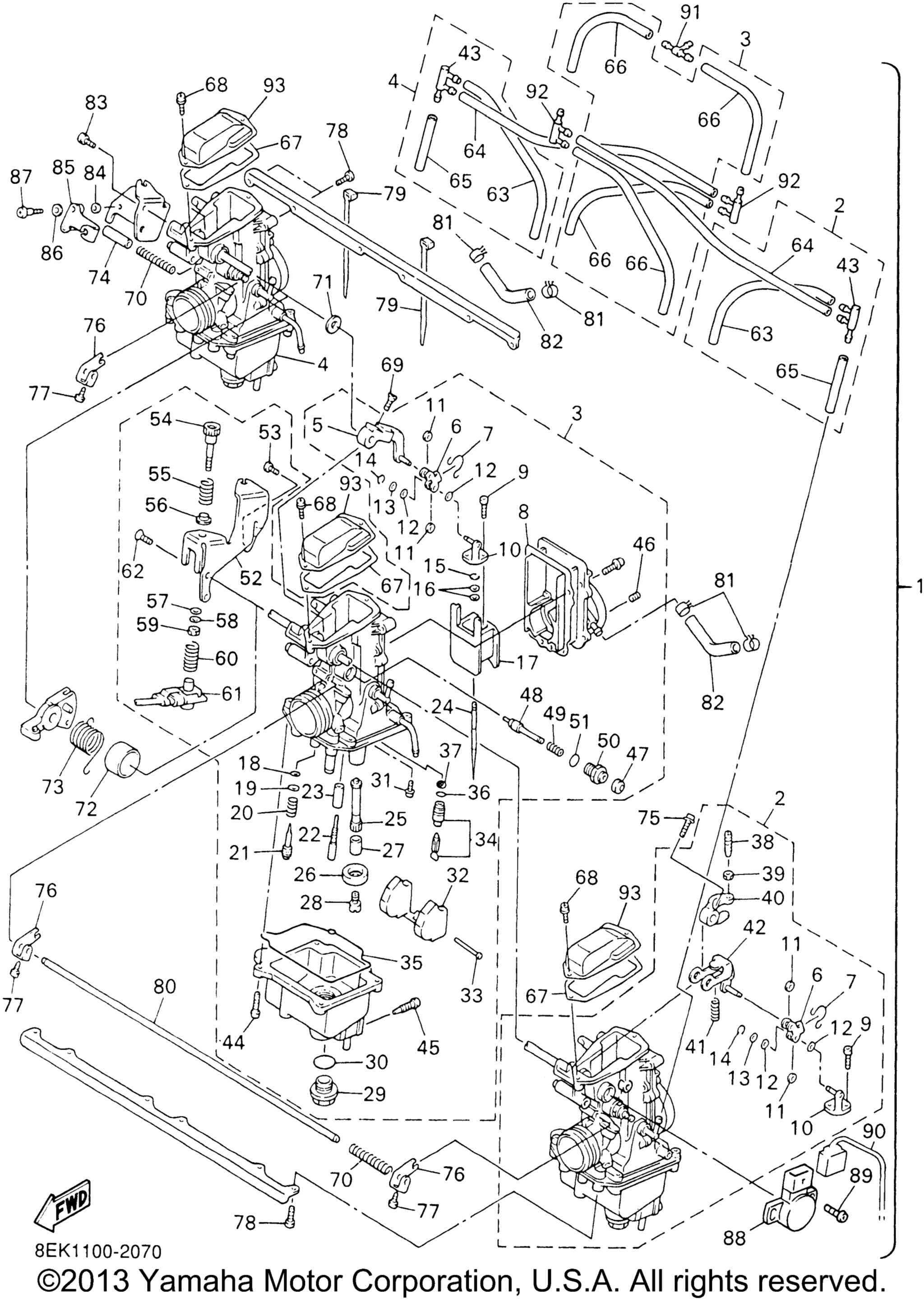

Схема карбюратора для SXVIPER (SXV700G)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assy art. 8EK-14100-00-00
По запросу
2
. .Carburetor Assy 1 art. 8EK-14101-00-00
По запросу
3
. .Carburetor Assy 2 art. 8EK-14102-00-00
По запросу
4
. .Carburetor Assy 3 art. 8EK-14103-00-00
По запросу
5
. . ..Lever A 2 art. 89A-14292-00-00
По запросу
6
. . ..Plate art. 89A-14243-00-00
По запросу
7
. . ..Clip art. 89A-14137-00-00
По запросу
8
. . ..Gasket art. 89A-14199-00-00
По запросу
9
. . ..Screw art. 8CC-14216-00-00
По запросу
10
. . ..Connector art. 89A-14188-00-00
По запросу
11
. . ..Ring art. 3MA-14918-00-00
По запросу
12
. . ..Gasket art. 3GF-14126-00-00
По запросу
13
. . ..Gasket art. 620-14198-00-00
По запросу
14
. . ..Clip art. 3MA-14937-00-00
По запросу
15
. . .Clip art. 3MA-14159-00-00
По запросу
16
. . ..Washer (T=0.4Mm) art. 8AB-14227-00-00
По запросу
17
. . ..Valve, Throttle 1 art. 8EK-14112-15-00
По запросу
18
. . .O-Ring art. 3H1-14147-00-00
По запросу
19
. . .Washer art. 3H1-14962-00-00
По запросу
20
. . .Spring, Air Adjusting art. 5K7-14134-00-00
По запросу
21
. . ..Screw, Pilot Adjusting art. 89A-14565-00-00
По запросу
22
. . Jet, Pilot (#55) AP art. 3H1-14142-55-00
По запросу
22
. . Jet, Pilot (#52.5) AP art. 3H1-14142-52-00
По запросу
22
. . Jet, Pilot (#47.5) AP art. 3H1-14142-47-00
По запросу
22
. . Jet, Pilot (#45) STD art. 3H1-14142-45-00
По запросу
22
. . Jet, Pilot (#50) AP art. 3H1-14142-50-00
По запросу
23
. . ..Pipe art. 89A-14996-00-00
По запросу
24
. . ..Needle art. 1T1-14116-A4-00
По запросу
25
. . ..Nozzle, Main art. 89A-14141-48-00
По запросу
26
. . ..Washer, Main Jet art. 1LX-14153-00-00
По запросу
27
. . ..Ring art. 89A-14194-00-00
По запросу
28
. . ..Jet, Main (#157.5) AP art. 3G2-1423A-82-00
По запросу
28
. . ..Jet, Main (#151.3) AP art. 3G2-1423E-60-00
По запросу
28
Жиклёр #153.8 art. 3G2-1423E-61-00
По запросу
28
. . Jet, Main (#148.8) AP art. 3G2-1423E-59-00
По запросу
28
. . ..Jet, Main (#146.3) AP art. 3G2-1423E-58-00
По запросу
28
. . ..Jet, Main (#156.3) STD art. 3G2-1423E-62-00
По запросу
28
. . ..Jet, Main (#158.8) AP art. 3G2-1423E-63-00
По запросу
28
Жиклер карбюратора ( 141,3 ) Yamaha art. 3G2-1423E-56-00
По запросу
28
. . ..Jet, Main (#147.5) AP art. 3G2-1423A-80-A0
По запросу
28
. . Jet, Main (#138.8) AP art. 3G2-1423E-55-00
По запросу
28
. . ..Jet, Main (#150) AP art. 3G2-14231-30-A0
По запросу
28
. . Jet, Main (#143.8) AP art. 3G2-1423E-57-00
По запросу
28
. . ..Jet, Main (#152.5) AP art. 3G2-1423A-81-00
По запросу
28
. . ..Jet, Main (#140) AP art. 3G2-14231-28-00
По запросу
28
. . Jet, Main (#145) AP art. 3G2-14231-29-00
По запросу
28
. . .Jet, Main (#160) AP art. 3G2-14231-32-00
По запросу
28
Жиклер карбюратора (155) Yamaha art. 3G2-14231-31-00
от 1 134 ₽
29
. . ..Plug, Screw art. 500-14115-00-00
По запросу
30
. . O-Ring art. 558-14147-00-00
от 7 000 ₽
31
. . ..Screw art. 2LN-14565-00-00
По запросу
32
. . ..Float art. 8EK-14185-00-00
По запросу
33
. . Pin, Float art. 537-14186-00-00
По запросу
34
. . ..Needle Valve Assy art. 1AE-14190-13-00
от 7 000 ₽
35
. . ..O-Ring art. 89A-14147-00-00
от 7 000 ₽
36
. . ..O-Ring art. 8F2-14147-00-00
По запросу
37
. . Net, Filter art. 1J7-14994-00-00
По запросу
38
. . Screw 1,3 art. 89A-14216-00-00
По запросу
39
. . Nut 1,3 art. 95317-05700-00
По запросу
40
. . Lever 1,3 art. 89A-14276-00-00
По запросу
41
. . Spring 1,3 art. 89A-14286-00-00
По запросу
42
. . Lever, Starter 1,3 art. 89A-14905-00-00
По запросу
43
. . Nipple 1,3 art. 8EK-14251-00-00
По запросу
44
. . .Screw, Pan Head art. 98580-04014-00
По запросу
45
Пробка сливная art. 12R-14191-00-00
По запросу
46
. . ..Pilot Jet, Air (1.0) art. 239-14172-10-00
По запросу
47
. . ..Cover, Plunger Cap art. 302-14173-00-00
По запросу
48
. . ..Plunger, Starter art. 8EK-14171-00-00
По запросу
49
. . ..Spring, Plunger art. 1AW-14135-00-00
По запросу
50
. . ..Cap, Plunger art. 1FN-14174-00-00
По запросу
51
. . ..O-Ring art. 1AE-14147-00-00
По запросу
52
. . ..Bracket 2 art. 8CH-14995-00-00
По запросу
53
. . .Screw, Pan Head 2 art. 98580-04010-00
По запросу
54
. . ..Screw, Throttle 2 art. 8CC-14122-00-00
По запросу
55
. . ..Spring, Throttle Stop 2 art. 8X0-14500-00-00
По запросу
56
. . ..Collar 2 art. 8X0-14184-00-00
По запросу
57
. . Washer, Plug Screw 2 art. 22F-14117-00-00
По запросу
58
Шайба Yamaha art. 1UF-14952-00-00
от 420 ₽
59
. . ..Nut 2 art. 89A-14594-00-00
По запросу
60
Пружинка винта дроссельной заслонки Yamaha art. 8X0-14133-00-00
По запросу
61
Переключатель карбюратора Yamaha art. 87S-8259A-01-00
от 9 776 ₽
62
. . ..Screw, Flat Head 2 art. 98707-05008-00
По запросу
63
. . Pipe 1 1,3 art. 8EK-14348-00-00
По запросу
64
. . Pipe 1,3 art. 8EK-14349-00-00
По запросу
65
. . Pipe 1 1,3 art. 8CH-14348-00-00
По запросу
66
. . .Pipe 2 art. 8F2-14197-00-00
По запросу
67
. .Gasket art. 89A-14198-00-00
По запросу
68
Винт, головка поддона Yamaha art. 98507-04010-00
от 473 ₽
69
. Screw, Flat Head art. 6K8-14523-10-00
По запросу
70
. .Spring, Plunger art. 1AE-14135-00-00
По запросу
71
. .Washer art. 3H1-14227-00-00
По запросу
72
. .Collar art. 89A-14264-00-00
По запросу
73
Пружина Yamaha art. 8CH-14589-00-00
По запросу
74
. .Cap art. 89A-14118-00-00
По запросу
75
Винт Yamaha art. 98517-04016-00
от 987 ₽
76
. .Lever Comp. 1 art. 89A-14208-00-00
По запросу
77
. Screw art. 11H-14991-09-00
По запросу
78
Болт Yamaha art. 98517-05012-00
По запросу
79
. Clip, Pipe art. 35H-14139-00-00
По запросу
80
. .Shaft, Starter Lever art. 8CH-14978-00-00
По запросу
81
. Clip art. 90467-10039-00
По запросу
82
. .Hose art. 8CH-14987-10-00
По запросу
83
. Screw, Pan Head With Washer art. 98517-05010-00
По запросу
84
. .Washer art. 3FV-14962-00-00
По запросу
85
. .Lever art. 89A-14588-00-00
По запросу
86
. Washer, Plug Screw art. 22F-14117-00-00
По запросу
87
. .Plug, Screw art. 22F-14115-00-00
По запросу
88
Датчик дроссельной заслонки Yamaha art. 2D1-85885-01-00
от 23 900 ₽
89
. .Screw art. 8CC-14216-10-00
По запросу
90
. .Wire, Sub Lead art. 8DN-82309-00-00
По запросу
91
. .Nipple art. 4N0-14251-00-00
По запросу
92
. Nipple art. 8EK-14251-00-00
По запросу
93
. .Cover art. 89A-24452-00-00
По запросу
