модель 2002 года
- Модель SX VIPER
- Код модели SXVIPER (SXV700G)

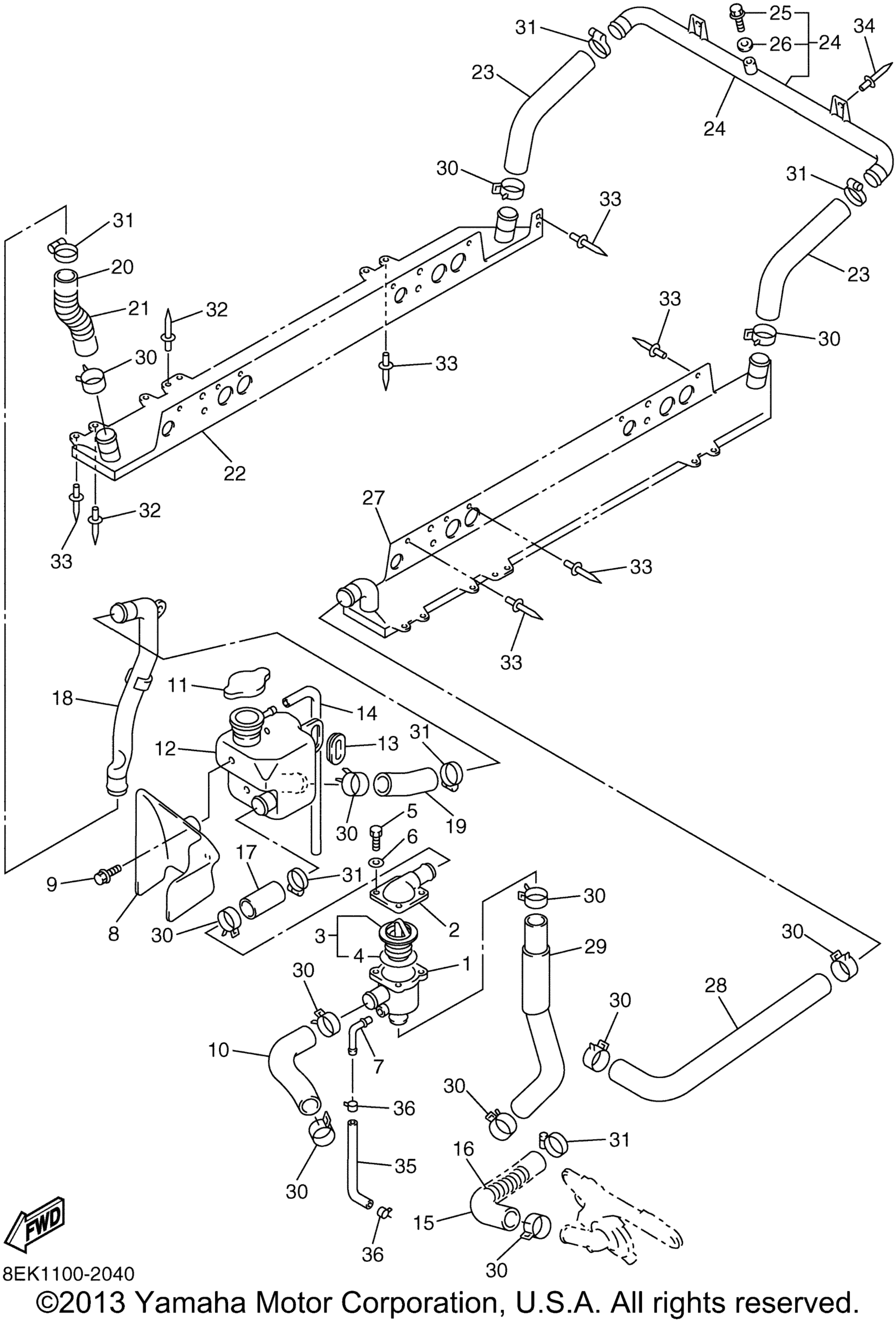

Схема шланга радиатора для SXVIPER (SXV700G)
Схема
Детали
Номер
Наименование детали
Цена
1
Housing, Thermostat art. 8EK-12417-00-00
По запросу
2
Cover, Thermostat art. 8EK-12413-00-00
По запросу
3
Thermostat Assy art. 8EK-12410-00-00
По запросу
4
. ..Seal, Thermostat art. 8EK-12412-00-00
По запросу
5
Болт art. 97017-06020-00
По запросу
6
Шайба Yamaha art. 92907-06600-00
от 221 ₽
7
Joint, Hose 3 art. 3FV-12584-00-00
По запросу
8
Duct art. 8EK-12661-00-00
По запросу
9
Болт с фланцем art. 95817-06012-00
По запросу
10
Pipe 1 art. 8EK-12481-00-00
По запросу
11
Крышка радиатора Yamaha art. 4FL-12462-00-00
По запросу
12
Tank, Reserve art. 8EK-1249B-00-00
По запросу
13
Grommet art. 90480-01003-00
По запросу
14
Hose art. 90445-08684-00
По запросу
15
Pipe 2 art. 8EK-12482-00-00
По запросу
16
Spring, Compression art. 90501-12002-00
По запросу
17
Pipe 9 art. 8EK-1248E-00-00
По запросу
18
Pipe 3 art. 8EK-12483-00-00
По запросу
19
Hose 2 art. 8EK-1243E-00-00
По запросу
20
Hose,3 art. 8DF-1243F-00-00
По запросу
21
Spring, Compression art. 90501-144L4-00
По запросу
22
Heat Exchanger art. 8EK-1240F-00-00
По запросу
23
Pipe 4 art. 8DF-12484-01-00
По запросу
24
Heat Exchanger Assy 4 art. 8EK-1241A-00-00
По запросу
25
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
26
Шайба-прокладка Yamaha art. 90210-06006-00
По запросу
27
Heat Exchanger art. 8EK-1240E-00-00
По запросу
28
Pipe 5 art. 8DF-12485-00-00
По запросу
29
Pipe 6 art. 8EK-12476-00-00
По запросу
30
.Clip art. 90467-28046-00
По запросу
31
Hose Clamp Assy art. 90450-35001-00
По запросу
32
.Rivet, Blind (4.7X16.4 Black) art. 90267-47186-00
По запросу
33
Rivet, Blind (4.7X16.4 Yellow) art. 90267-47195-00
По запросу
34
Rivet, Blind (4.7X16.4 Yellow) art. 90267-47195-00
По запросу
35
Pipe 7 1) art. 8EK-12477-01-00
По запросу
36
Clip art. 90467-10135-00
По запросу
