модель 2003 года
- Модель RX-1
- Код модели RX-1 (RX10H)

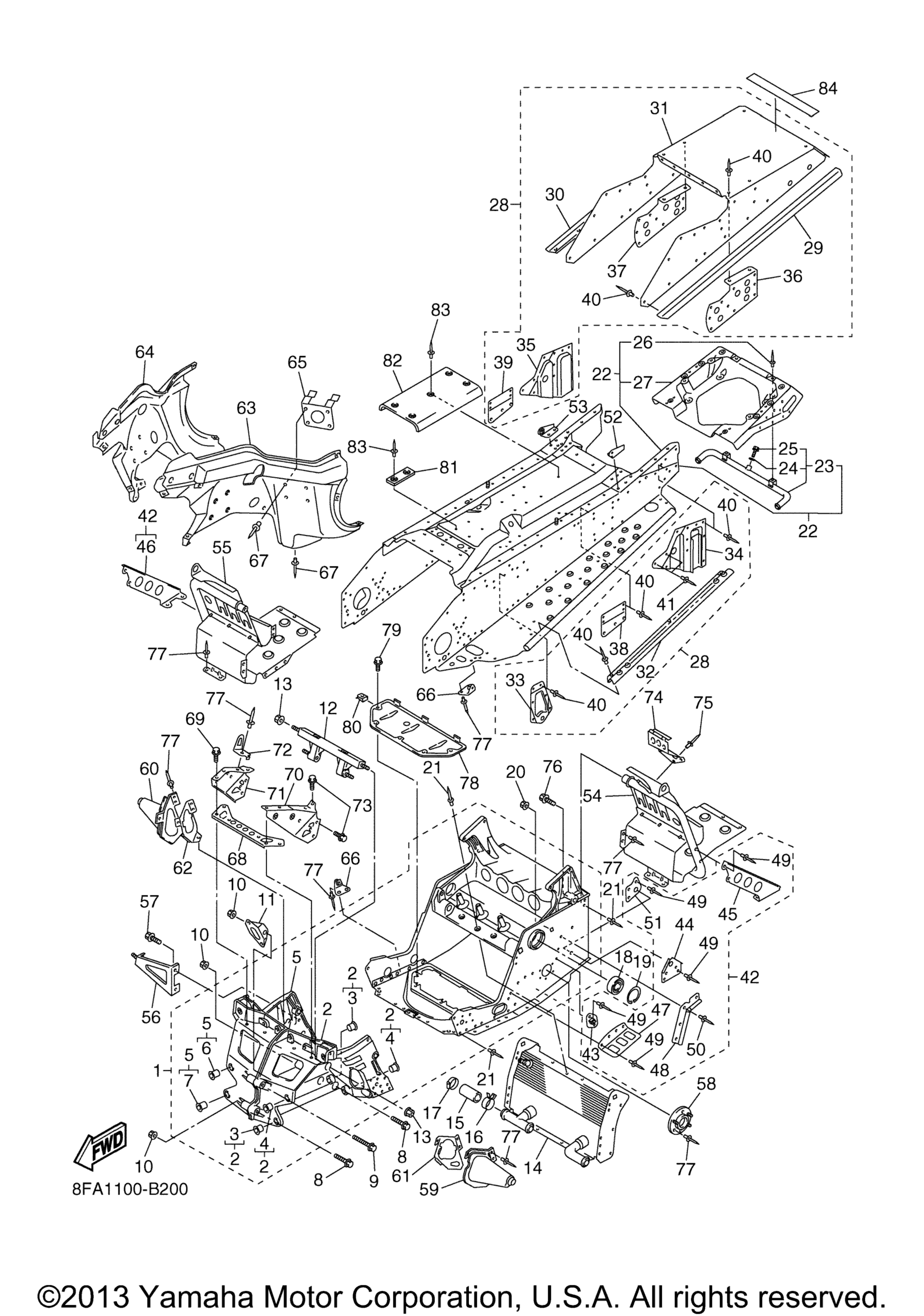

Схема рамы 2 для RX-1 (RX10H)
Схема
Детали
Номер
Наименование детали
Цена
1
Front Frame Comp art. 8EP-21940-01-00
По запросу
2
. .Bulkhead art. 8FA-W2197-13-00
По запросу
3
Втулка в переднюю часть рамы Yamaha art. 90381-15001-00
от 420 ₽
4
Втулка в переднюю часть рамы Yamaha art. 90381-16004-00
По запросу
5
. .Bulkhead 2 art. 99999-03545-00
По запросу
6
Втулка в переднюю часть рамы Yamaha art. 90381-15001-00
от 420 ₽
7
Втулка в переднюю часть рамы Yamaha art. 90381-16004-00
По запросу
8
Болт с фланцем Yamaha art. 95817-08060-00
от 578 ₽
9
.Bolt, Flange art. 90105-084A1-00
По запросу
10
Гайка Yamaha art. 90185-08169-00
По запросу
11
Bracket, Regulator art. 8FA-2128A-01-00
По запросу
12
Bracket, Steering 1 art. 8FG-21947-00-00
По запросу
13
Гайка Yamaha art. 95607-10200-00
от 420 ₽
14
Heat Exchanger Assy art. 8EP-12440-00-00
По запросу
15
.Hose 7 art. 8FA-12551-00-00
По запросу
16
Clip art. 90467-28046-00
По запросу
17
.Hose Clamp Assy art. 90450-35001-00
По запросу
18
Подшипник Yamaha art. 93306-20650-00
По запросу
19
Circlip art. 99009-62500-00
По запросу
20
Гайка Yamaha art. 90185-08169-00
По запросу
21
Rivet, Blind(4.7X16.4 Yellow) art. 90267-47195-00
По запросу
22
Rear Frame Comp art. 8FA-21950-09-00
По запросу
23
. .Heat Exchanger Assy 4 art. 8FA-1241A-00-00
По запросу
24
Шайба-прокладка Yamaha art. 90210-06006-00
По запросу
25
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
26
. Rivet, Blind(4.7X16.4 Yellow) art. 90267-47195-00
По запросу
27
. .Reineforcement, Frame Rear 1 art. 8FA-W2199-10-00
По запросу
28
Panel, Sub-Frame Kit art. 8EP-W2196-00-00
По запросу
29
. . .Member, Side 1 art. 8EP-2111J-00-00
По запросу
30
. . .Member, Side 2 art. 8EP-2111K-00-00
По запросу
31
. .Panel, Sub Frame 5 art. 8EP-21916-01-00
По запросу
32
. .Plate, Anti-Skid art. 8EP-2192A-00-00
По запросу
33
. .Bracket, Main Track 1 art. 8EP-21943-00-00
По запросу
34
. . Bracket, Rr. Track Suspensi art. 8EP-21944-01-00
По запросу
35
. . Bracket, Rr. Track Suspensi art. 8EP-21954-01-00
По запросу
36
. .Patch 3 art. 8EP-21963-00-00
По запросу
37
. .Patch 4 art. 8EP-21964-00-00
По запросу
38
. .Patch 5 art. 8EP-21965-00-00
По запросу
39
. .Patch 6 art. 8EP-21966-00-00
По запросу
40
. Rivet, Blind(4.7X16.4 Yellow) art. 90267-47195-00
По запросу
41
. .Rivet, Blind(4.7X19.5 Silver art. 90267-47197-00
По запросу
42
Frame Connection Kit art. 8FA-W2195-00-00
По запросу
43
. .Bracket, Chain Housing art. 8CR-21939-01-00
По запросу
44
. Bracket, Main Track 1 art. 8CR-21943-01-00
По запросу
45
. .Bracket, 5 art. 8FA-2196M-00-00
По запросу
46
. .Bracket, 6 art. 8FA-2197M-00-00
По запросу
47
. .Cover 2 art. 8FA-2198G-00-00
По запросу
48
. .Clamp, Wire Harness art. 8FA-21999-00-00
По запросу
49
. Rivet, Blind(4.7X16.4 Yellow) art. 90267-47195-00
По запросу
50
. Rivet, Blind (4.8X18.6 Black) art. 90267-48018-00
По запросу
51
. .Bracket, Main Track 2 art. 8FA-21953-00-00
По запросу
52
.Bracket 1 art. 8FA-2194X-00-00
По запросу
53
.Bracket 2 art. 8FA-2195X-00-00
По запросу
54
Footrest Comp. 1 art. 8FG-21960-00-00
По запросу
55
Footrest Comp. 2 art. 8FG-21970-00-00
По запросу
56
Bracket, Oil Tank 1 art. 8FA-2193E-00-00
По запросу
57
Болт Yamaha art. 95817-08014-00
По запросу
58
Housing, Reinf Sub-Assy(L.H) art. 8EK-21920-01-00
По запросу
59
Cover 1 art. 8FA-2198F-00-00
По запросу
60
Cover 3 art. 8FA-2198J-00-00
По запросу
61
Plate, Strg Bracket 1 art. 8FA-2195E-00-00
По запросу
62
Plate, Strg Bracket 2 art. 8FA-2195F-00-00
По запросу
63
Frame Under 1 art. 8EP-2196A-00-00
По запросу
64
Frame, Under 2 art. 8EP-2196E-01-00
По запросу
65
Bracket, Guard Fitting art. 8FA-21972-01-00
По запросу
66
Bracket 3 art. 8FA-2196F-00-00
По запросу
67
Rivet, Blind (4.8X18.6 Black) art. 90267-48018-00
По запросу
68
Bumper, Front 2 art. 8FA-77512-00-00
По запросу
69
Болт с фланцем art. 95817-06012-00
По запросу
70
Bracket, Front Bumper 1 art. 8FA-21949-00-00
По запросу
71
Bracket, Front Bumper 2 art. 8FA-21959-00-00
По запросу
72
Stay 1 art. 8FA-77125-00-00
По запросу
73
Болт с фланцем art. 95817-08016-00
По запросу
74
Hook art. 8FA-21973-00-00
По запросу
75
Rivet, Blind(4.7X16.4 Yellow) art. 90267-47195-00
По запросу
76
Болт с фланцем Yamaha art. 95817-08020-00
от 935 ₽
77
Rivet, Blind(4.7X16.4 Yellow) art. 90267-47195-00
По запросу
78
Protector, Frame art. 8FA-2197E-01-00
По запросу
79
Bolt art. 90109-065F3-00
По запросу
80
Гайка-скоба 90183-06800-00 art. 90183-06069-00
По запросу
81
Spacer art. 8FA-21998-00-00
По запросу
82
Shield, Heat art. 8FG-23892-00-00
По запросу
83
.Rivet, Blind (4.8X12.3) art. 90267-48059-00
По запросу
84
Label, Warning 2 art. 88X-77762-10-00
По запросу
