модель 2003 года
- Модель RX-1
- Код модели RX-1 (RX10H)

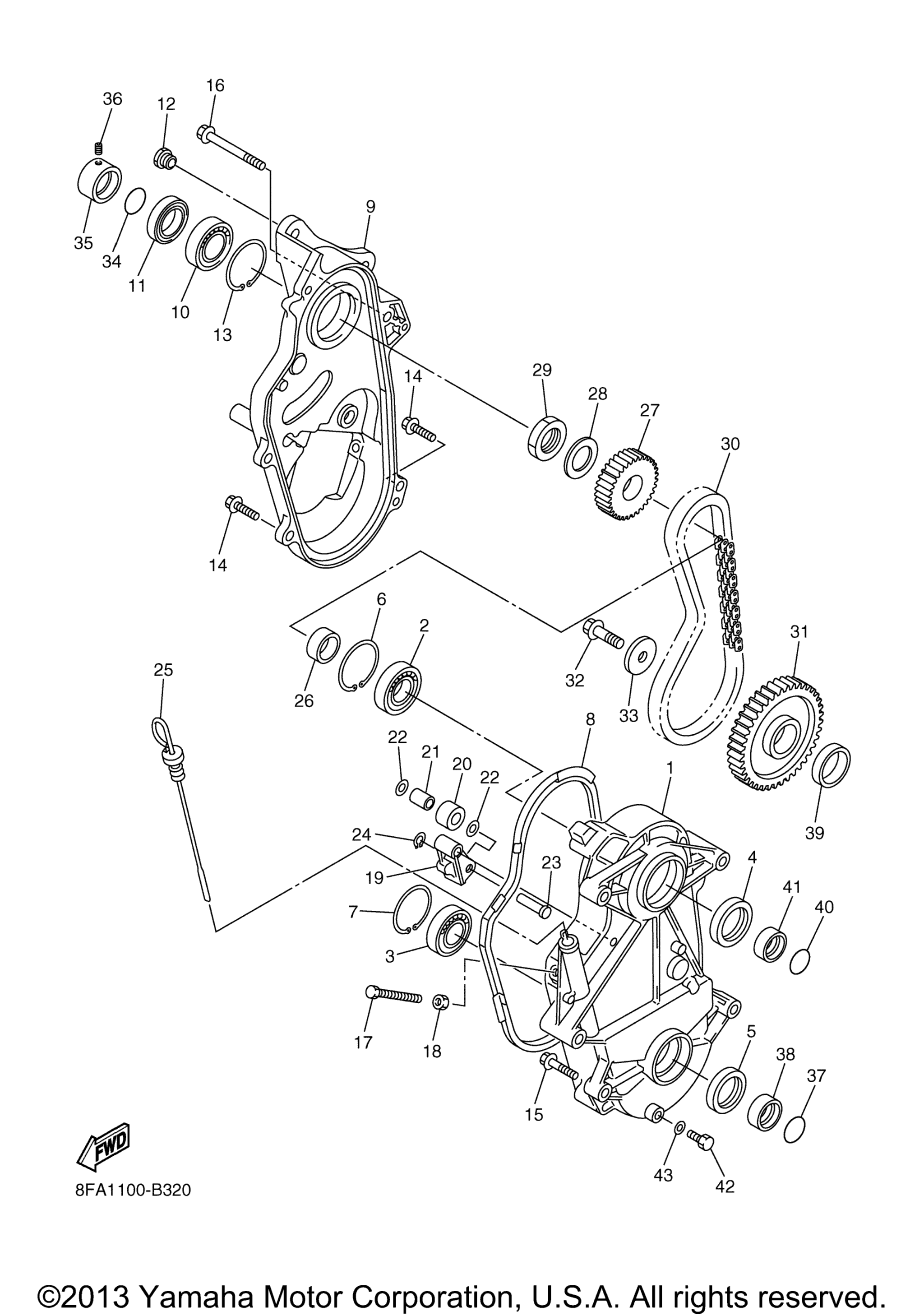

Схема track привод 2 для RX-1 (RX10H)
Схема
Детали
Номер
Наименование детали
Цена
1
Корпус редуктора Yamaha art. 8FA-47541-00-00
По запросу
2
Подшипник Yamaha art. 93306-20627-00
от 732 ₽
Аналог
6 671 ₽
Требуется 1 шт.
3
Подшипник КПП на вал привода Yamaha art. 93306-20592-00
от 410 ₽
4
Сальник Yamaha art. 93106-40027-00
По запросу
5
Сальник Yamaha art. 93102-35318-00
от 5 712 ₽
6
Circlip art. 99009-62500-00
По запросу
7
Стопорное кольцо КПП Yamaha art. 99009-52500-00
По запросу
8
Ring, Housing art. 8FA-47558-01-00
По запросу
9
Cap, Housing art. 8FA-47543-00-00
По запросу
10
Подшипник Yamaha art. 93306-20532-00
от 500 ₽
11
Сальник Yamaha art. 93102-35473-00
По запросу
12
Nut art. 90179-10679-00
По запросу
13
Стопорное кольцо КПП Yamaha art. 99009-52500-00
По запросу
14
Bolt, Flange art. 95817-08030-00
По запросу
15
Bolt, Flange art. 95817-10045-00
По запросу
16
Болт с фланцем Yamaha art. 95817-10090-00
от 935 ₽
17
Bolt art. 90101-10357-00
По запросу
18
Nut art. 95337-10600-00
По запросу
19
Holder art. 8FA-47613-00-00
По запросу
20
Wheel art. 8FA-47612-00-00
По запросу
21
Bearing art. 93310-212R6-00
По запросу
22
Washer, Plate art. 90201-127E1-00
По запросу
23
Pin art. 90249-12003-00
По запросу
24
Стопор Yamaha art. 99009-12400-00
от 578 ₽
25
Level, Oil art. 8FA-47546-01-00
По запросу
26
Втулка Yamaha art. 90387-30005-00
По запросу
27
Звезда ведущая 24 зуба Yamaha art. 8FA-17682-40-00
По запросу
27
Звезда ведущая 21 зуб Yamaha art. 8FA-17682-10-00
По запросу
28
Washer, Plate art. 90201-284P7-00
По запросу
29
Nut art. 90170-28009-00
По запросу
30
Цепь КПП Yamaha art. 94890-09070-00
По запросу
31
Sprocket, Chain Driven (40T) art. 8DW-47587-01-00
По запросу
31
Sprocket, Chain Driven (38T) art. 8DW-47587-81-00
По запросу
32
Болт с фланцем art. 95817-10025-00
По запросу
33
Шайба, пластина art. 90201-10321-00
По запросу
34
Кольцо уплотнительное Yamaha art. 93210-25071-00
от 2 316 ₽
35
Collar art. 90387-25006-00
По запросу
36
Болт Yamaha art. 90113-06006-00
По запросу
37
Кольцо уплотнительное Yamaha art. 93210-25071-00
от 2 316 ₽
38
Втулка Yamaha art. 90387-2508C-00
По запросу
39
Collar art. 90387-2508B-00
По запросу
40
Кольцо уплотнительное Yamaha art. 93210-29282-00
По запросу
41
Втулка Yamaha art. 90387-30004-00
По запросу
42
Bolt art. 97007-08014-00
По запросу
43
Шайба-прокладка Yamaha art. 90210-08017-00
По запросу
