модель 2003 года
- Модель RX-1
- Код модели RX-1 (RX10H)

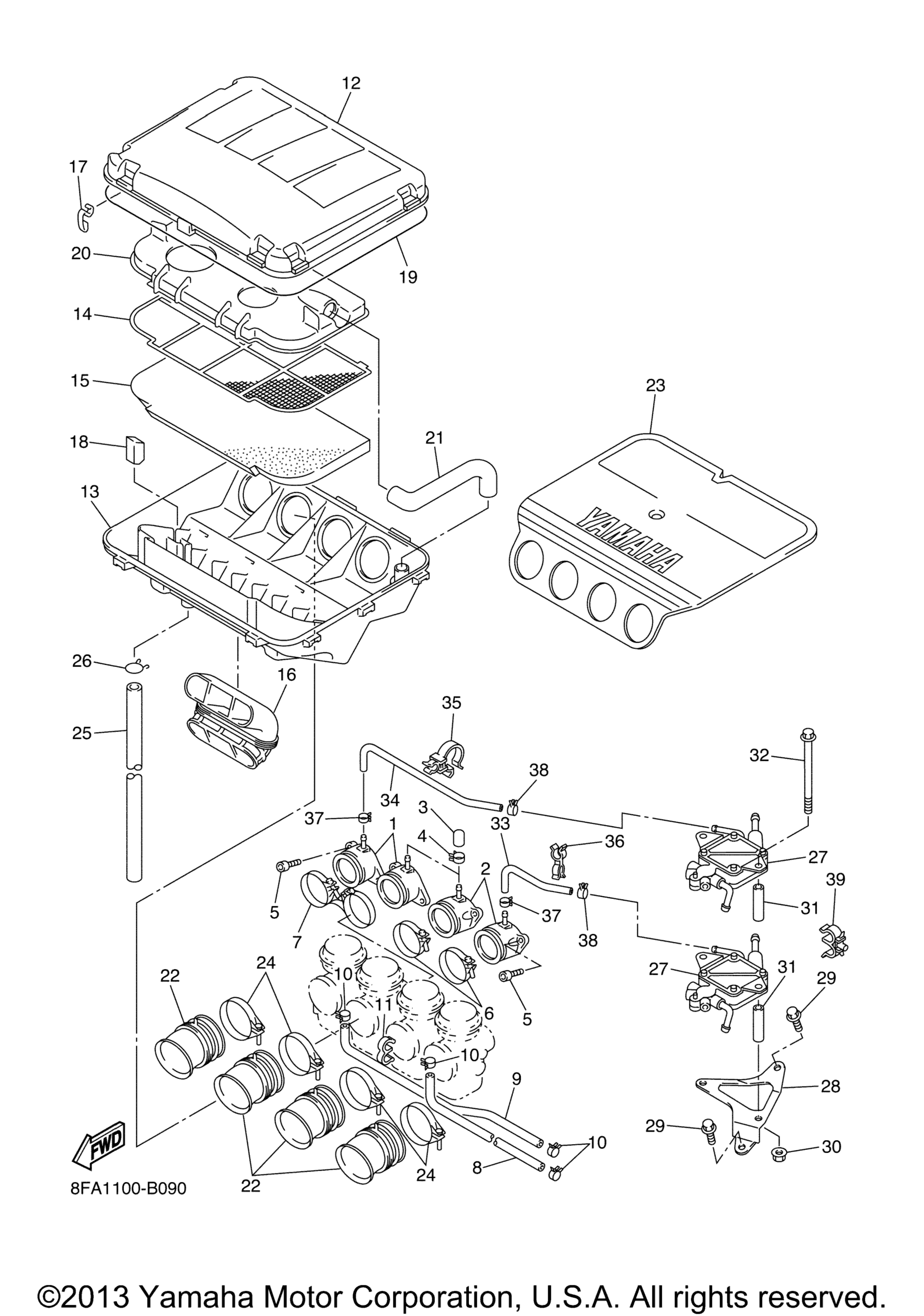

Схема впускной системы для RX-1 (RX10H)
Схема
Детали
Номер
Наименование детали
Цена
1
Joint, Carburetor 1 art. 8FA-13586-00-00
от 3 840 ₽
2
Joint, Carburetor 2 art. 8FA-13596-00-00
По запросу
3
Plug, Blind art. 16G-13569-00-00
По запросу
4
Clip art. 90467-10039-00
По запросу
5
Болт art. 91317-06020-00
По запросу
6
Band art. 5EL-13474-00-00
По запросу
7
Band art. 8FA-13474-00-00
По запросу
8
Hose art. 8FA-14294-00-00
По запросу
9
Pipe art. 8FA-14298-00-00
По запросу
10
Clip art. 90467-11028-00
По запросу
11
Зажим Yamaha art. 90464-09M31-00
от 987 ₽
12
Silencer, Intake 1 art. 8FA-14431-00-00
По запросу
13
Silencer, Intake 2 art. 8FA-14441-00-00
По запросу
14
Plate, Element art. 8FA-14472-00-00
По запросу
15
Element, Air Cleaner art. 8FA-14451-01-00
По запросу
16
Duct art. 8FA-14437-00-00
По запросу
17
Защелка Yamaha art. 8FA-14436-00-00
от 368 ₽
18
Damper 1 art. 8FA-14425-00-00
По запросу
19
Seal art. 8FA-14452-00-00
По запросу
20
Cover 1 art. 8FA-14417-00-00
По запросу
21
Pipe art. 8FA-14419-00-00
По запросу
22
Joint, Air Cleaner 1 art. 8FA-14453-01-00
По запросу
23
Cover, Carburetor 1 art. 8FA-14283-00-00
По запросу
24
Hose Clamp Assy art. 90450-63002-00
По запросу
25
Pipe, Drain art. 8FA-1443E-00-00
По запросу
26
Clip art. 90467-100A1-00
По запросу
27
Топливный насос Yamaha art. 8FA-13910-00-00
По запросу
28
Bracket, Fuel Pump art. 8FA-24491-00-00
По запросу
29
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
30
Nut, Flange art. 95707-06500-00
По запросу
31
Collar art. 90387-08262-00
По запросу
32
Bolt, Flange art. 95027-06085-00
По запросу
33
Hose, Air art. 8FA-13895-00-00
По запросу
34
Hose, Air 2 art. 8FA-13892-00-00
По запросу
35
Clamp art. 90464-26245-00
По запросу
36
Clamp art. 90464-12182-00
По запросу
37
Clip art. 90467-08092-00
По запросу
38
Clip art. 90467-09026-00
По запросу
39
Clamp art. 90464-11007-00
По запросу
