модель 2006 года
- Модель RS VECTOR
- Код модели VECTOR ER (RS90RL)

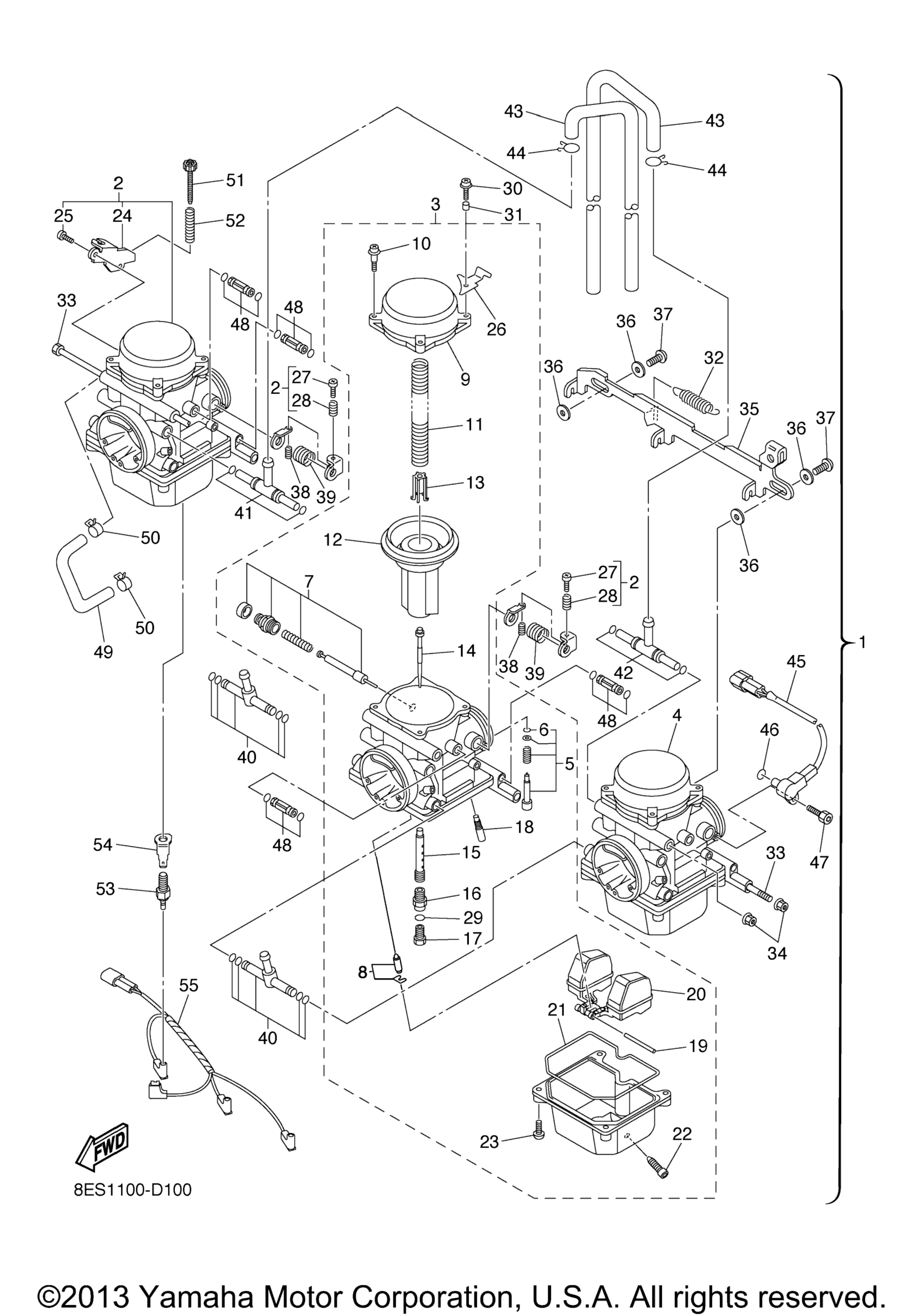

Схема карбюратора для VECTOR ER (RS90RL)
Схема
Детали
Номер
Наименование детали
Цена
1
Карбюратор Yamaha art. 8ES-14900-02-00
По запросу
2
. .Carburetor Assy 1 art. 8ES-14901-00-00
По запросу
3
. .Carburetor Assy 2 art. 8ES-14902-01-00
По запросу
4
. .Carburetor Assy 3 art. 8ES-14903-00-00
По запросу
5
. . ..Pilot Screw Set art. 8ES-14105-00-00
По запросу
6
. . . ...O-Ring art. 8ES-14147-00-00
По запросу
7
. . ..Starter Set art. 8ES-1410A-00-00
По запросу
8
. . ..Needle Valve Set art. 8ES-14107-00-00
По запросу
9
. . ..Cover, Diaphragm art. 8ES-14958-00-00
По запросу
10
. . Screw #1, 3 art. 4JH-14216-00-00
По запросу
11
. . ..Spring, Diaphragm art. 8ES-14933-00-00
По запросу
12
Диафрагма карбюратора Yamaha art. 8ES-14940-00-00
По запросу
13
. . ..Seat, Spring art. 4JH-14936-00-00
По запросу
14
. . ..Jet Needle Comp art. 8ES-14916-00-00
По запросу
15
. . ..Jet, Needle art. 8ES-14947-00-00
По запросу
16
. . ..Pipe, Main Bleed art. 8ES-1414G-00-00
По запросу
17
. . ..Jet, Main (#150) AP art. 3TJ-14943-37-00
По запросу
17
. . ..Jet, Main (#145) AP art. 3TJ-14943-36-00
По запросу
17
Жиклер карбюратора (#148) Yamaha art. 3TJ-14943-87-00
от 2 100 ₽
18
. . ..Jet (#45) STD art. 8ES-14948-05-00
По запросу
18
. . ..Jet (#40) AP art. 8ES-14948-03-00
По запросу
18
. . ..Jet (#50) AP art. 8ES-14948-07-00
По запросу
18
. . ..Jet (#48) AP art. 8ES-14948-06-00
По запросу
19
. . .Pin, Float Arm art. 663-14548-00-00
По запросу
20
. . ..Float art. 8ES-14985-00-00
По запросу
21
. . ..Gasket, Float Chamber art. 8ES-14984-00-00
По запросу
22
. . .Plug, Drain art. 3TJ-14191-40-00
По запросу
23
. . Screw, Pan Head art. 98580-04014-00
По запросу
24
. . ..Bracket, Throttle 1 #1 art. 8ES-14926-01-00
По запросу
25
. . ..Screw #1 art. 8ES-14592-09-00
По запросу
26
. . ..Bracket, Throttle 1 #2 art. 4TV-14926-00-00
По запросу
27
. . ..Screw, Throttle Stop #1, 2 art. 5JG-14565-00-00
По запросу
28
. . ..Spring #1, 2 art. 5JG-14531-00-00
По запросу
29
. . ..O-Ring art. 3TJ-14564-40-00
По запросу
30
. .Screw art. 8ES-14565-00-00
По запросу
31
. .Collar art. 4JH-14264-00-00
По запросу
32
. .Spring art. 8ES-14935-00-00
По запросу
33
. .Bolt, Holding art. 8ES-14162-00-00
По запросу
34
. .Nut art. 95704-05500-00
По запросу
35
. .Lever, Starter art. 8ES-14965-00-00
По запросу
36
. .Collar art. 8ES-14578-00-00
По запросу
37
. .Screw art. 8ES-14567-00-00
По запросу
38
. .Spring, Throttle Stop art. 4YR-14133-00-00
По запросу
39
. .Spring art. 4JH-14487-00-00
По запросу
40
. .Pipe, Fuel art. 8ES-14295-00-00
По запросу
41
. .Joint 1 art. 8ES-13815-00-00
По запросу
42
. .Joint 2 art. 8ES-13816-00-00
По запросу
43
. .Pipe art. 8ES-14197-01-00
По запросу
44
. .Clip art. 3TJ-14937-40-00
По запросу
45
. .Throttle Sensor Assy art. 8ES-85885-09-00
По запросу
46
. .O-Ring art. 33D-14562-00-00
По запросу
47
. .Screw art. 8ES-14216-00-00
По запросу
48
. .Joint art. 8ES-14454-00-00
По запросу
49
. .Hose art. 8ES-14987-00-00
По запросу
50
. Clip art. 4TV-12486-00-00
По запросу
51
. .Screw, Throttle Stop art. 8ES-14121-00-00
По запросу
52
. .Spring, Throttle Stop art. 4YR-14934-00-00
По запросу
53
Свеча подогрева карбюратора Yamaha art. 5FU-83790-20-00
По запросу
54
Клемма Yamaha art. 8FA-82103-00-00
По запросу
55
. .Wire, Sub Lead art. 8ES-81517-01-00
По запросу
