модель 2006 года
- Модель RS VECTOR
- Код модели VECTOR ER (RS90RL)

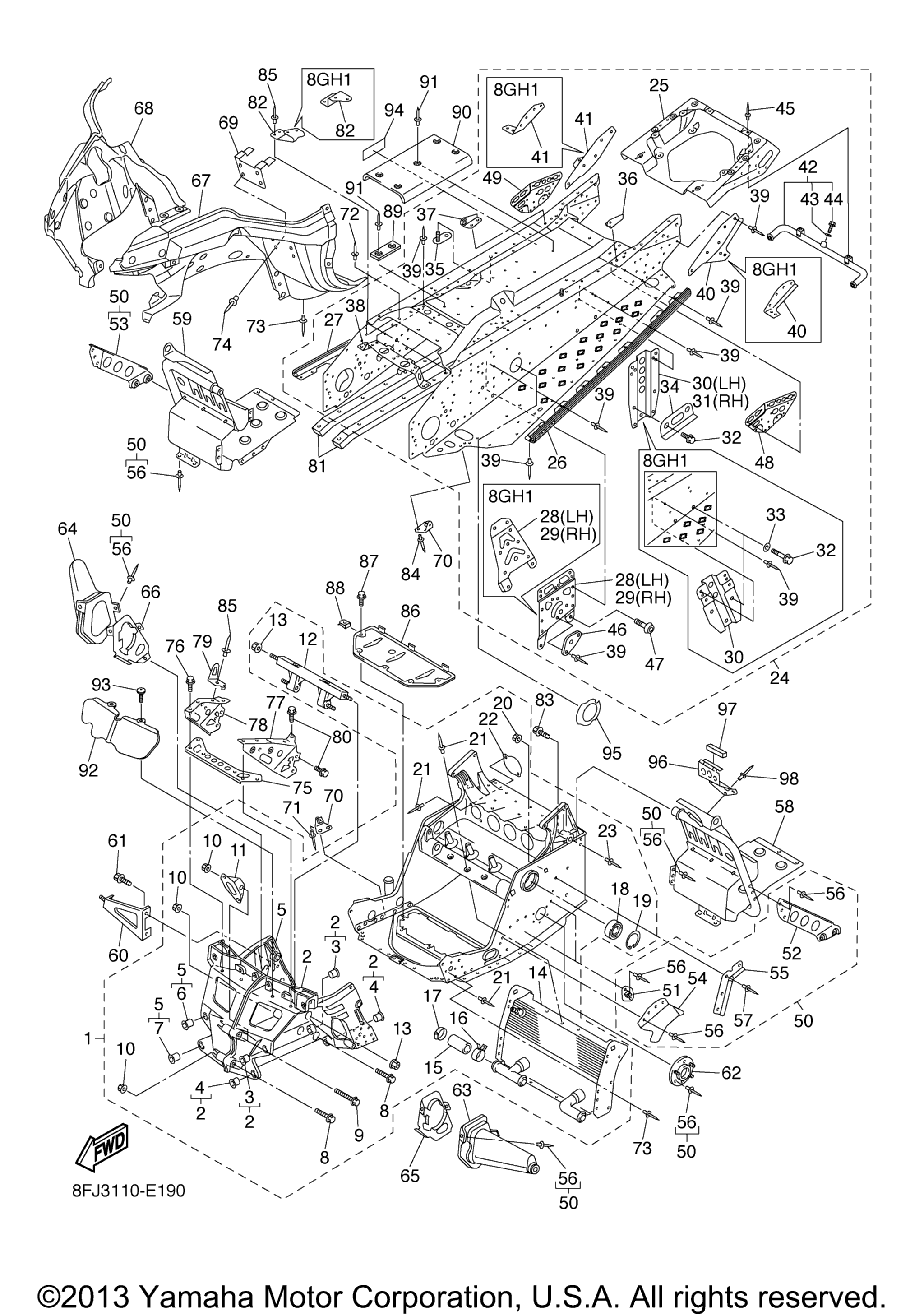

Схема рамы для VECTOR ER (RS90RL)
Схема
Детали
Номер
Наименование детали
Цена
1
Front Frame Comp art. 8ES-21940-01-00
По запросу
2
. Bulkhead art. 8FA-W2197-13-00
По запросу
3
Втулка в переднюю часть рамы Yamaha art. 90381-15001-00
от 420 ₽
4
Втулка в переднюю часть рамы Yamaha art. 90381-16004-00
По запросу
5
. Bulkhead 2 art. 8FA-W2198-15-00
По запросу
6
Втулка в переднюю часть рамы Yamaha art. 90381-15001-00
от 420 ₽
7
Втулка в переднюю часть рамы Yamaha art. 90381-16004-00
По запросу
8
Болт с фланцем Yamaha art. 95817-08060-00
от 578 ₽
9
. .Bolt, Flange art. 90105-084A1-00
По запросу
10
Гайка Yamaha art. 90185-08169-00
По запросу
11
. Bracket, Regulator art. 8FA-2128A-01-00
По запросу
12
. .Bracket, Steering 1 art. 8FG-21947-00-00
По запросу
13
Гайка Yamaha art. 95607-10200-00
от 420 ₽
14
. Heat Exchanger Assy art. 8FA-12440-00-00
По запросу
15
. .Hose 7 art. 8FA-12551-00-00
По запросу
16
. .Clip art. 90467-28046-00
По запросу
17
. Hose Clamp Assy art. 90450-35001-00
По запросу
18
Подшипник Yamaha art. 93306-20650-00
По запросу
19
. Circlip art. 99009-62500-00
По запросу
20
Гайка Yamaha art. 90185-08169-00
По запросу
21
. Rivet, Blind (4.7X16.4 Yellow art. 90267-47195-00
По запросу
22
. .Plate, Cover art. 8ES-2131D-00-00
По запросу
23
. Rivet, Blind (4.8X16.4 Yellow art. 90267-48016-00
По запросу
24
Rear Frame Comp RS90RL (8FJ3) art. 8FJ-21950-00-00
По запросу
24
Rear Frame Comp RS90NRL (8GH1) art. 8GF-21950-00-00
По запросу
25
. .Reineforcement, Frame Rear 1 art. 8FA-W2199-10-00
По запросу
26
. .Reinforcement, Footrest 1 RS90RL (8FJ3) art. 8FG-21926-00-00
По запросу
26
. Reinforcement, Footrest 1 RS90NRL (8GH1) art. 8FU-21926-00-00
По запросу
27
. . .Reinforcement, Footrest 2 RS90RL (8FJ3) art. 8FG-21936-00-00
По запросу
27
. . Reinforcement, Footrest 2 RS90NRL (8GH1) art. 8FU-21936-00-00
По запросу
28
. . Bracket, Main Track 1 RS90NRL (8GH1) art. 8ES-21943-01-00
По запросу
28
. . .Bracket, Main Track 1 RS90RL (8FJ3) art. 8FU-21943-00-00
По запросу
29
. . Bracket, Main Track 2 RS90NRL (8GH1) art. 8ES-21953-01-00
По запросу
29
. . .Bracket, Main Track 2 RS90RL (8FJ3) art. 8FU-21953-00-00
По запросу
30
. . Bracket, Rr. Track Suspensi RS90NRL (8GH1) art. 8ES-21944-00-00
По запросу
30
. Bracket, Rr. Track Suspension RS90RL (8FJ3) art. 8FP-21944-00-00
По запросу
31
. Bracket, Rr. Track Suspension art. 8FP-21954-00-00
По запросу
32
. . .Bolt, Flange RS90NRL (8GH1) art. 95817-10022-00
По запросу
32
. . .Bolt, Flange RS90RL (8FJ3) art. 95814-10020-00
По запросу
33
. Washer, Plate art. 90201-100S0-00
По запросу
34
. Patch 8 art. 8FU-21988-01-00
По запросу
35
. .Bracket, Fuel Tank 1 art. 8CR-2194N-00-00
По запросу
36
. .Bracket 1 art. 8FA-2194X-00-00
По запросу
37
. .Bracket 2 art. 8FA-2195X-00-00
По запросу
38
. .Protector, Muffler art. 8ES-2194H-00-00
По запросу
39
. Rivet, Blind (4.7X16.4 Yellow UR QTY:124 art. 90267-47195-00
По запросу
40
. . Patch 3 RS90NRL (8GH1) art. 8FA-21963-00-00
По запросу
40
. . .Patch 3 RS90RL (8FJ3) art. 8FU-21963-00-00
По запросу
41
. . Patch 4 RS90NRL (8GH1) art. 8FA-21964-00-00
По запросу
41
. . .Patch 4 RS90RL (8FJ3) art. 8FU-21964-00-00
По запросу
42
. Heat Exchanger Assy 4 art. 8FU-1241A-00-00
По запросу
43
Шайба-прокладка Yamaha art. 90210-06006-00
По запросу
44
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
45
. Rivet, Blind (4.8X12.6 Silver art. 90267-48095-00
По запросу
46
. ..Bracket, Main Track 3 art. 8FU-21919-00-00
По запросу
47
. .Bolt, Button Head art. 92014-10020-00
По запросу
48
. .Reinf., Sub Frame 1 art. 8FP-21928-00-00
По запросу
49
. .Reinf., Sub Frame 2 art. 8FP-21938-00-00
По запросу
50
Frame Connection Kit art. 8FK-W2195-00-00
По запросу
51
. .Bracket, Chain Housing art. 8CR-21939-01-00
По запросу
52
. .Bracket, 5 art. 8FU-2196M-00-00
По запросу
53
. .Bracket, 6 art. 8FU-2197M-00-00
По запросу
54
. .Cover 2 art. 8FU-2198G-00-00
По запросу
55
. .Clamp, Wire Harness art. 8FA-21999-00-00
По запросу
56
. Rivet, Blind (4.7X16.4 Yellow art. 90267-47195-00
По запросу
57
. Rivet, Blind (4.8X18.6 Black) art. 90267-48018-00
По запросу
58
Footrest Comp. 1 art. 8FU-21960-01-00
По запросу
59
Footrest Comp. 2 art. 8FU-21970-01-00
По запросу
60
Bracket, Oil Tank 1 art. 8ES-2193E-00-00
По запросу
61
Болт Yamaha art. 95817-08014-00
По запросу
62
Housing, Reinf Sub-Assy (L.H) art. 8EK-21920-01-00
По запросу
63
Пыльник рулевой тяги левый Yamaha art. 8FU-2198F-01-00
от 2 615 ₽
64
Cover 3 art. 8FU-2198J-01-00
По запросу
65
Plate, Steering Bracket 1 art. 8FU-2195E-01-00
По запросу
66
Plate, Steering Bracket 2 art. 8FU-2195F-01-00
По запросу
67
Frame Under 1 art. 8ES-2196A-01-00
По запросу
68
Frame, Under 2 art. 8FA-2196E-01-00
По запросу
69
Bracket, Guard Fitting art. 8FA-21972-01-00
По запросу
70
Bracket 3 art. 8FA-2196F-00-00
По запросу
71
Rivet, Blind (4.8X15.2 Silver) art. 90267-48083-00
По запросу
72
.Rivet, Blind (4.8X14.1 Black) art. 90267-47186-00
По запросу
73
Rivet, Blind (4.8X18.6 Black) art. 90267-48018-00
По запросу
74
Rivet, Blind (4.7X19.5 Black) art. 90267-47200-00
По запросу
75
Bumper, Front 2 art. 8FA-77512-00-00
По запросу
76
Болт с фланцем art. 95817-06012-00
По запросу
77
Bracket, Front art. 8FA-21949-00-00
По запросу
78
Bracket, Front Bumper art. 8FA-21959-00-00
По запросу
79
Stay 1 art. 8FA-77125-00-00
По запросу
80
Болт с фланцем art. 95817-08016-00
По запросу
81
Protector, Frame art. 8FA-21978-01-00
По запросу
82
Bracket 7 RS90NRL (8GH1) art. 8FA-2197N-01-00
По запросу
82
Bracket 7 RS90RL (8FJ3) art. 8FU-2197N-00-00
По запросу
83
Болт с фланцем Yamaha art. 95817-08020-00
от 935 ₽
84
Rivet, Blind (4.8X12.6 Silver) art. 90267-48095-00
По запросу
85
Rivet, Blind (4.7X16.4 Yellow) art. 90267-47195-00
По запросу
86
Protector, Frame Fr art. 8FA-2197E-01-00
По запросу
87
Bolt art. 90109-065F3-00
По запросу
88
Гайка-скоба 90183-06800-00 art. 90183-06069-00
По запросу
89
Spacer art. 8FA-21998-00-00
По запросу
90
Shield, Heat art. 8FG-23892-00-00
По запросу
91
Rivet, Blind (4.8X12.3) art. 90267-48059-00
По запросу
92
Cover, Front art. 8FP-22865-00-00
По запросу
93
Screw, Round Head art. 90150-06015-00
По запросу
94
Plete, Epa Offroad 2 art. 8ES-2179D-00-00
По запросу
95
Graphic, 1 art. 8FU-474AA-00-00
По запросу
96
Hook art. 8FA-21973-00-00
По запросу
97
Damper 1 art. 8CR-77319-00-00
По запросу
98
Rivet, Blind (4.7X16.4 Yellow) art. 90267-47195-00
По запросу
