модель 2006 года
- Модель RS VECTOR
- Код модели VECTOR ER (RS90RL)

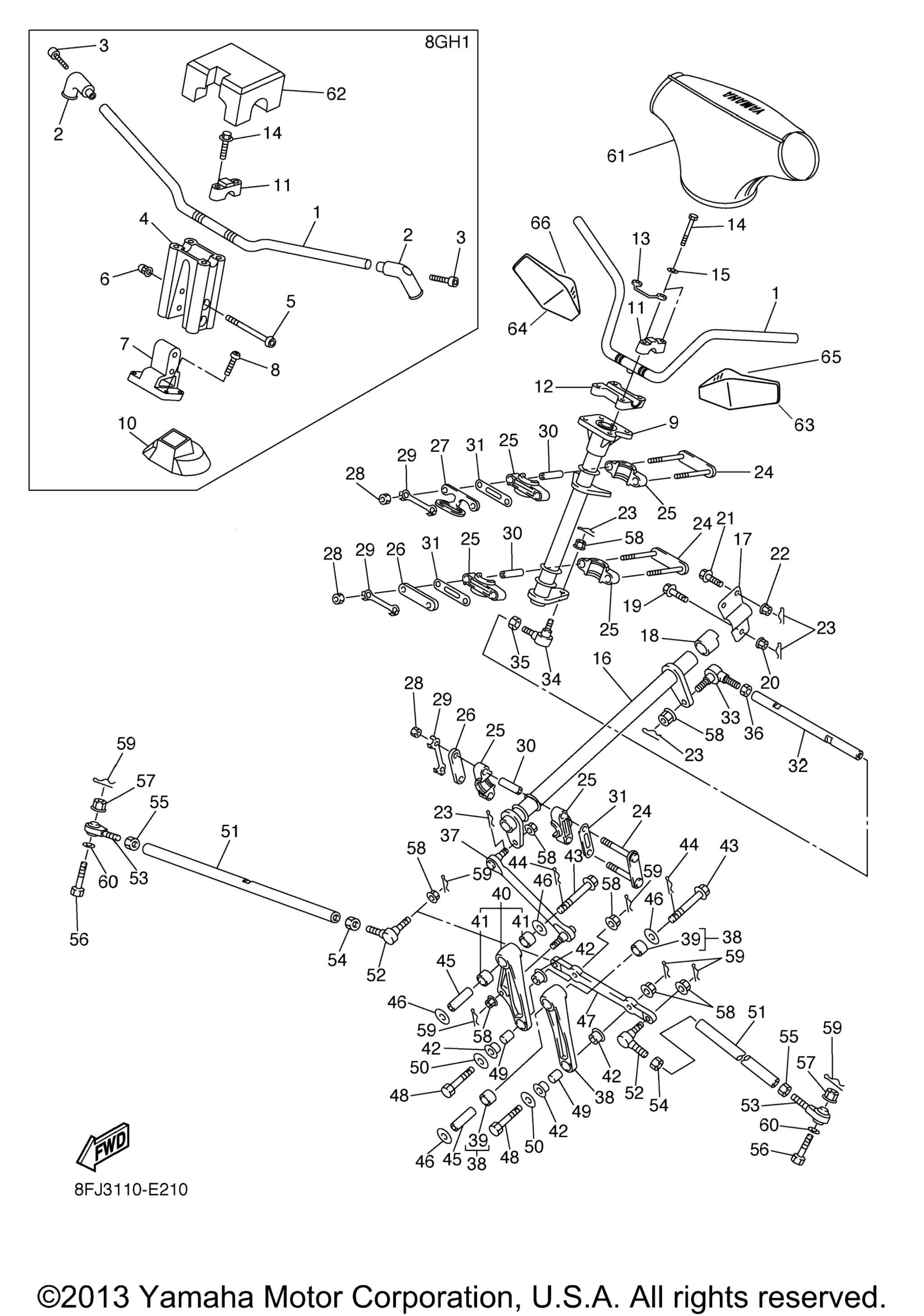

Схема рулевого управления для VECTOR ER (RS90RL)
Схема
Детали
Номер
Наименование детали
Цена
1
Handlebar RS90NRL (8GH1) art. 8GF-26111-01-00
По запросу
1
Handle Comp RS90RL (8FJ3) art. 8ES-26110-00-00
По запросу
2
End, Grip art. 8FP-26246-00-00
По запросу
3
Bolt art. 91318-06040-00
По запросу
4
Joint art. 8GF-2381B-00-00
По запросу
5
Bolt, Button Head art. 92014-08070-00
По запросу
6
Nut, Crown art. 90176-08068-00
По запросу
7
Bracket 20 art. 8GF-2381T-10-00
По запросу
8
Bolt, Button Head art. 92014-08025-00
По запросу
9
Column, Steering 2 art. 8FA-23813-01-00
По запросу
10
Cover, Handlebar Lower 1 art. 8GF-26144-00-00
По запросу
11
Крепление руля Yamaha art. 1E6-23441-00-00
По запросу
11
Holder, Handle Upper RS90NRL (8GH1) art. 3SP-23441-00-00
По запросу
12
Holder, Handle Lower art. 8ED-23442-00-00
По запросу
13
Holder art. 8DF-23857-00-00
По запросу
14
Bolt, Flange RS90NRL (8GH1) art. 95814-08035-00
По запросу
14
Bolt RS90RL (8FJ3) art. 97017-08055-00
По запросу
15
Шайба, пластина art. 92907-08600-00
По запросу
16
Column, Steering art. 8FA-23811-00-00
По запросу
17
Cover, Steering art. 8FA-23818-02-00
По запросу
18
Втулка рулевого вала Yamaha art. 8FA-23873-01-00
от 610 ₽
19
Bolt, Flange art. 90105-10728-00
По запросу
20
Гайка Yamaha art. 95607-10200-00
от 420 ₽
21
Bolt, Flange art. 90105-08552-00
По запросу
22
Гайка Yamaha art. 90185-08169-00
По запросу
23
Clip art. 90468-12006-00
По запросу
24
Holder, Bearing art. 8FA-23872-00-00
По запросу
25
Втулка рулевого вала Yamaha art. 8FA-23812-00-00
По запросу
26
Holder 2 art. 8FA-23867-00-00
По запросу
27
Holder, Bearing art. 8CJ-23872-00-00
По запросу
28
.Nut art. 95337-08600-00
По запросу
29
Шайба Yamaha art. 1UY-23894-01-00
от 788 ₽
30
Collar art. 90387-09006-00
По запросу
31
Washer, Plain art. 8FA-23843-00-00
По запросу
32
Rod, Steering art. 8FA-23828-00-00
По запросу
33
Наконечник рулевой тяги внутренний Yamaha art. 8CR-23847-00-00
от 1 627 ₽
OEM
Наконечник рулевой тяги внутренний Yamaha
art. 8CR-23847-00-00
1 901 ₽
Требуется 1 шт.
Подписаться
Аналог
Рулевой наконечник Yamaha (левая резьба) ( 8CR-23847-00-00 )
art. 08-104-18
1 627 ₽
Требуется 1 шт.
34
Рулевой наконечник внутренний Yamaha art. 8CR-23845-10-00
от 1 597 ₽
Аналог
1 597 ₽
Требуется 1 шт.
35
Гайка рулевой тяги правая резьба Yamaha art. 95317-10700-00
от 860 ₽
36
Гайка рулевой тяги левая резьба Yamaha art. 90170-10186-00
от 1 040 ₽
37
Тяга рулевая Yamaha art. 8FA-23821-00-00
По запросу
38
Arm Pivot Assy art. 8FG-2389K-00-00
По запросу
39
. Bush, Formed art. 90383-17001-00
По запросу
40
Arm Pivot Assy, 2 art. 8FA-2389M-00-00
По запросу
41
. .Bearing art. 93317-41785-00
По запросу
42
Втулка изолирующая Yamaha art. 90381-14001-00
По запросу
43
Bolt, Flange art. 90105-12017-00
По запросу
44
Clip, Ring art. 8FA-2384N-00-00
По запросу
45
Collar art. 8FA-2412G-00-00
По запросу
46
Washer, Plate art. 90201-121U3-00
По запросу
47
Arm, Idler art. 8FU-23826-00-00
По запросу
48
Болт Yamaha art. 90102-10044-00
от 830 ₽
49
Collar art. 90387-10070-00
По запросу
50
Washer, Plate art. 90201-10742-00
По запросу
51
Rod, Tie art. 8ES-23831-00-00
По запросу
52
Рулевой наконечник внутренний Yamaha art. 8CR-23845-10-00
от 1 597 ₽
Аналог
1 597 ₽
Требуется 2 шт.
53
Рулевой наконечник Yamaha art. 8FA-23847-00-00
от 1 778 ₽
Аналог
Наконечник рулевой (левая резьба) Yamaha ( 8FA-23847-00-00 )
art. 08-104-19
1 778 ₽
Требуется 2 шт.
54
Гайка рулевой тяги правая резьба Yamaha art. 95317-10700-00
от 860 ₽
55
Гайка рулевой тяги левая резьба Yamaha art. 90170-10186-00
от 1 040 ₽
56
Болт Yamaha art. 90102-10044-00
от 830 ₽
57
Nut, Flange art. 95707-10300-00
По запросу
58
Nut, Flange art. 95707-10500-00
По запросу
59
Pin, Cotter art. 91490-20025-00
По запросу
60
Washer, Plate art. 90201-08759-00
По запросу
61
Pad, Steering art. 8ES-23815-00-00
По запросу
62
Pad, Steering art. 8FP-23815-00-00
По запросу
63
Wind Deflector Lh Yellow RS90NRL (8GH1) art. SMA-8GFHG-0L-YL
По запросу
63
Wind Deflector Lh Blue RS90NRL (8GH1) art. SMA-8GFHG-0L-BL
По запросу
64
Wind Deflector Rh Yellow RS90NRL (8GH1) art. SMA-8GFHG-0R-YL
По запросу
64
Wind Deflector Rh Blue RS90NRL (8GH1) art. SMA-8GFHG-0R-BL
По запросу
65
Wind Defflector Mount Lh RS90NRL (8GH1) art. SMA-8GFMT-00-LT
По запросу
66
Wind Defflector Mount Rh RS90NRL (8GH1) art. SMA-8GFMT-00-RT
По запросу
