модель 2007 года
- Модель Bravo
- Код модели BRAVO (BR250TW)

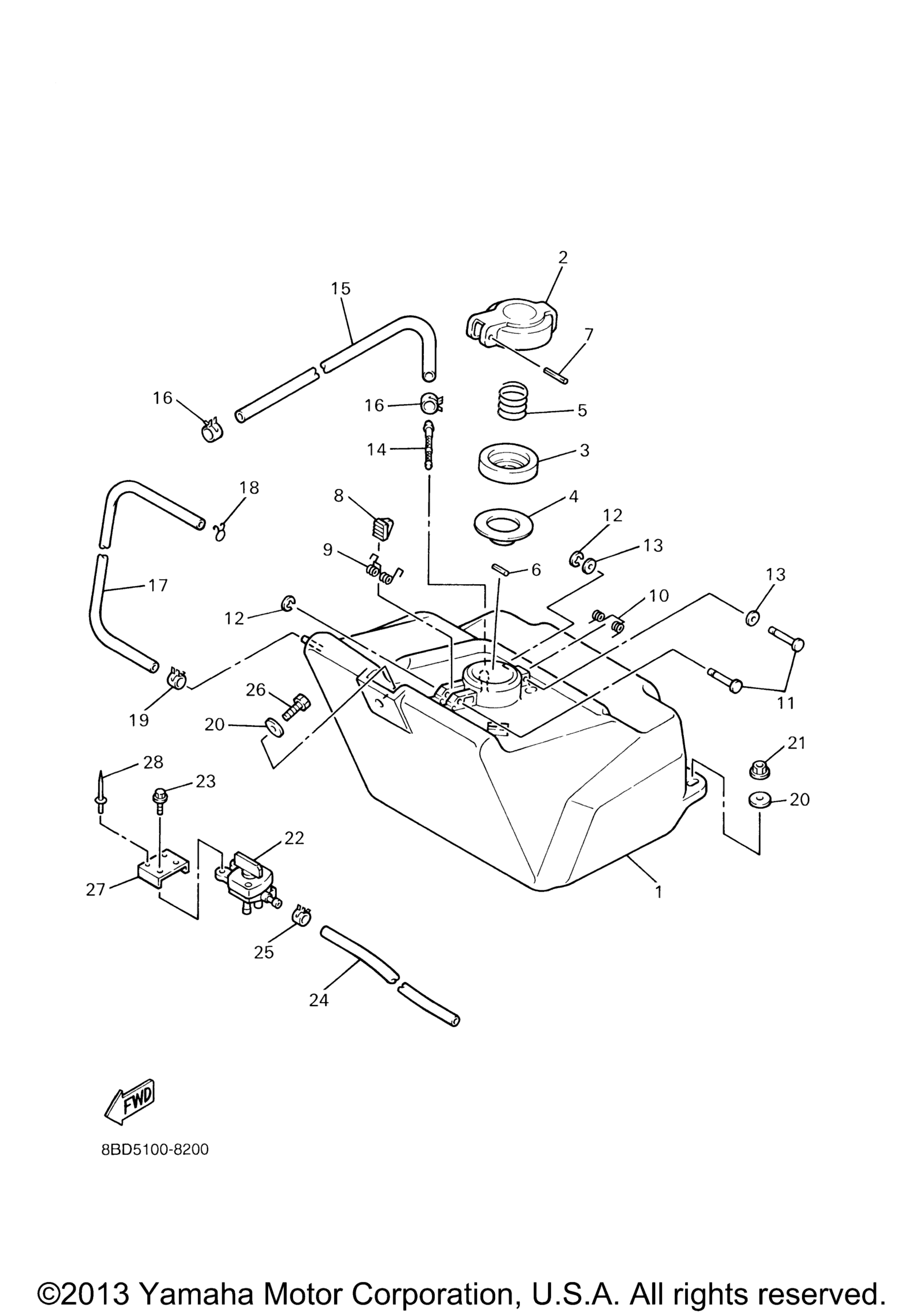

Схема топливной системы TANK 2 для BRAVO (BR250TW)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Fuel art. 8BD-24211-01-00
По запросу
2
Body, Cap art. 8A5-24611-00-00
По запросу
3
Disc, Cap art. 813-24613-01-00
По запросу
4
Gasket, Cap 1 art. 89A-24641-00-00
По запросу
5
Spring, Compression art. 90501-20130-00
По запросу
6
Pin, Spring art. 91690-30016-00
По запросу
7
Pin, Spring art. 91609-25032-00
По запросу
8
Hook art. 83M-24628-00-00
По запросу
9
Spring, Torsion art. 90508-10715-00
По запросу
10
Spring, Torsion art. 90508-08353-00
По запросу
11
Pin art. 90249-03017-00
По запросу
12
Кольцо стопорное Yamaha art. 93430-02001-00
от 1 092 ₽
13
Шайба, пластина art. 90201-03313-00
По запросу
14
Net, Filter 1 art. 5BM-24514-00-00
По запросу
15
Hose (L650) art. 90445-117F2-00
По запросу
16
Clip art. 90467-11028-00
По запросу
17
Hose (L960) art. 90445-095K5-00
По запросу
18
Clip art. 90467-08017-00
По запросу
19
Clip art. 90467-09026-00
По запросу
20
Washer, Plate art. 90201-08784-00
По запросу
21
Nut, Nylon art. 95717-08300-00
По запросу
22
Fuel Cock Assy 1 art. 8BD-24500-00-00
По запросу
23
Bolt, Flange art. 95817-06008-00
По запросу
24
Hose (L95) art. 90445-110F5-00
По запросу
25
Clip art. 90467-11028-00
По запросу
26
Bolt, Hexagon art. 97017-08020-00
По запросу
27
Bracket, Fuel Cock art. 8BD-24544-00-00
По запросу
28
Rivet, Blind (4.8X12.6 Silver) art. 90267-48095-00
По запросу
