модель 2007 года
- Модель Bravo
- Код модели BRAVO (BR250TW)

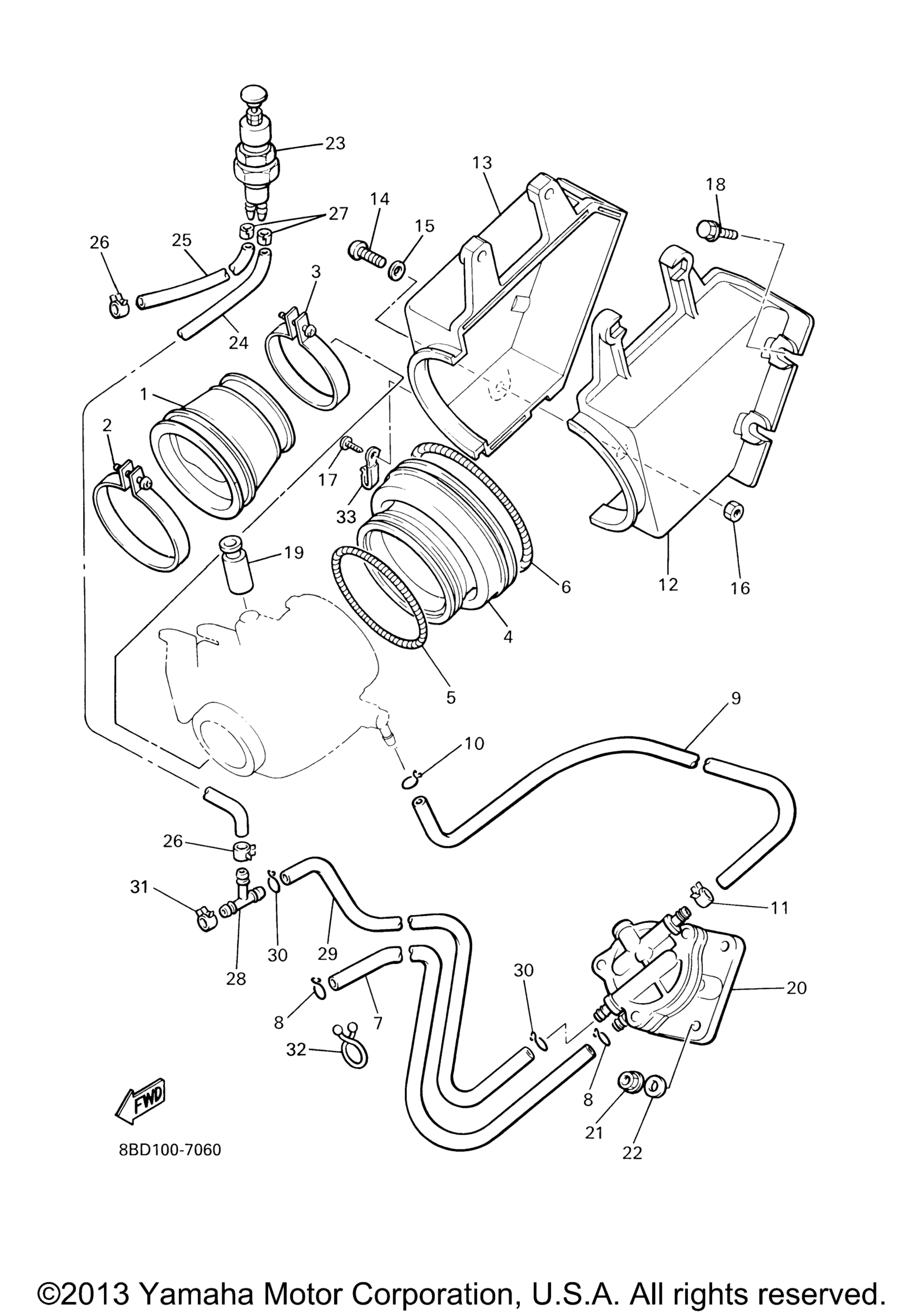

Схема впускной системы для BRAVO (BR250TW)
Схема
Детали
Номер
Наименование детали
Цена
1
Manifold, Intake art. 8R4-13555-00-00
По запросу
2
Clamp, Hose art. 90450-64004-00
По запросу
3
Clamp, Hose art. 90460-51059-00
По запросу
4
Joint, Air Cleaner 1 art. 8R4-14453-00-00
По запросу
5
Spring, Tension art. 90506-06261-00
По запросу
6
Spring, Tension art. 90506-06262-00
По запросу
7
Hose (L450) art. 90445-11036-00
По запросу
8
Clip art. 90467-11044-00
По запросу
9
Hose (L135) art. 90445-110F5-00
По запросу
10
Зажим Yamaha art. 90467-11009-00
от 1 092 ₽
11
Clip art. 90467-11044-00
По запросу
12
Silencer, Intake 1 art. 8R4-14431-00-00
По запросу
13
Silencer, Intake 2 art. 8R4-14441-01-00
По запросу
14
Винт Yamaha art. 98507-05025-00
от 1 092 ₽
15
Washer, Plate art. 92907-05600-00
По запросу
16
Гайка Yamaha art. 95707-05300-00
от 473 ₽
17
Screw, Tapping art. 97707-60510-00
По запросу
18
Болт с шайбой Yamaha art. 90119-05071-00
от 830 ₽
19
Boot art. 8J5-26352-00-00
По запросу
20
Fuel Pump Assy art. 8A5-24410-02-00
По запросу
21
Nut, Flange art. 95707-06500-00
По запросу
22
.Washer, Plate art. 90201-06727-00
По запросу
23
Primer Pump Assy art. 8X8-24360-01-00
По запросу
24
Hose (L280) art. 90445-084K0-00
По запросу
25
Hose (L360) art. 90445-084K0-00
По запросу
26
Clip art. 90467-07093-00
По запросу
27
Clip art. 90468-02025-00
По запросу
28
Фитинг Yamaha art. 815-24379-00-00
от 2 153 ₽
29
Hose art. 90445-110F5-00
По запросу
30
Зажим Yamaha art. 90467-11009-00
от 1 092 ₽
31
Clip art. 90467-11044-00
По запросу
32
Clamp art. 90464-16039-00
По запросу
33
Clamp art. 90465-08333-00
По запросу
