модель 2007 года
- Модель Bravo
- Код модели BRAVO (BR250TW)

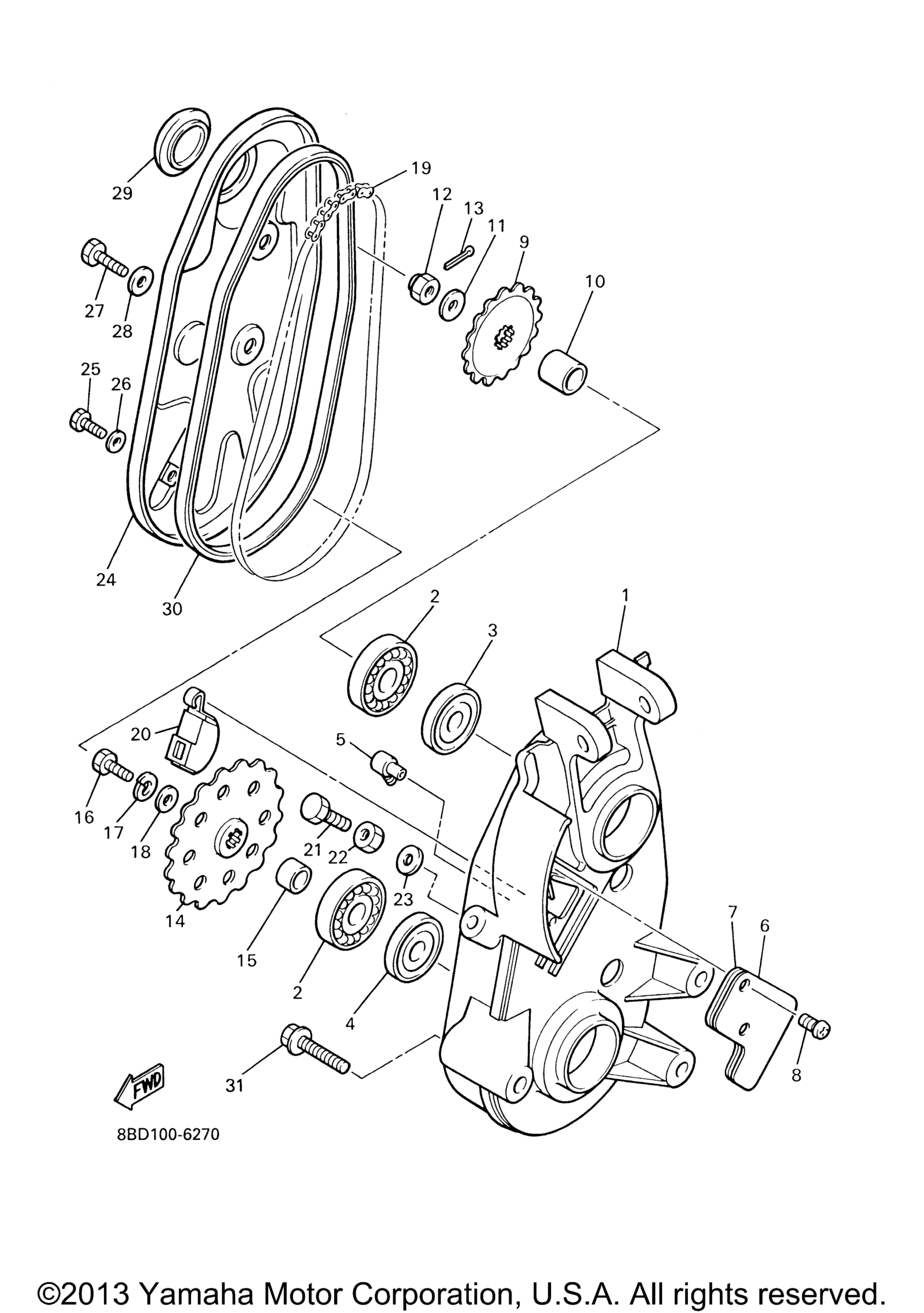

Схема track привод 2 для BRAVO (BR250TW)
Схема
Детали
Номер
Наименование детали
Цена
1
Housing, Chain art. 8R4-47541-00-00
По запросу
2
Bearing art. 93306-30407-00
от 490 ₽
3
Сальник Yamaha art. 93102-25081-00
от 2 530 ₽
Аналог
2 530 ₽
Требуется 1 шт.
4
Сальник Yamaha art. 93102-20447-00
от 1 029 ₽
5
Breather art. 89B-47586-00-00
По запросу
6
Plate art. 8R4-47591-00-00
По запросу
7
Gasket art. 86A-47592-00-00
По запросу
8
Screw, Bind art. 98907-05016-00
По запросу
9
Sprocket, Chain Drive (12T) AP art. 812-17682-20-00
По запросу
9
Sprocket, Chain Drive (13T) AP art. 812-17682-30-00
По запросу
9
Sprocket, Chain Drive (14T) AP art. 812-17682-40-00
По запросу
9
Sprocket, Chain Drive (11T) AP art. 812-17682-10-00
По запросу
9
Sprocket, Chain Drive (10T) STD art. 812-17682-00-00
По запросу
10
Collar art. 90387-197E9-00
По запросу
11
Washer, Plate art. 90201-122H1-00
По запросу
12
Nut art. 95337-12600-00
По запросу
13
Pin, Cotter art. 91490-25030-00
По запросу
14
Sprocket, Chain Driven (22T) AP art. 8BC-47548-20-00
По запросу
14
Sprocket, Chain Driven (23T) AP art. 8BC-47548-30-00
По запросу
14
Sprocket, Chain Driven (21T) AP art. 8BC-47548-10-00
По запросу
14
Sprocket, Chain Driven (24T) STD art. 8BC-47548-40-00
По запросу
15
Collar art. 90387-200F1-00
По запросу
16
Болт art. 97017-08025-00
По запросу
17
Шайба, пластина art. 92907-08600-00
По запросу
18
Washer, Plate art. 90201-086A3-00
По запросу
19
Chain art. 94580-01044-00
По запросу
20
Tensioner art. 8F3-47611-02-00
По запросу
21
Bolt art. 90101-10357-00
По запросу
22
Гайка рулевой тяги правая резьба Yamaha art. 95317-10700-00
от 860 ₽
23
.Washer, Seal art. 90210-10004-00
По запросу
24
Cap, Housing art. 8R4-47543-00-00
По запросу
25
Bolt art. 97017-06010-00
По запросу
26
Шайба-прокладка Yamaha art. 90210-06006-00
По запросу
27
Bolt art. 97017-08020-00
По запросу
28
Washer, Seal art. 90210-08002-00
По запросу
29
Cap art. 148-22315-00-00
По запросу
30
Ring, Housing art. 8R4-47558-01-00
По запросу
31
.Bolt, Flange art. 90105-084A1-00
По запросу
