модель 2012 года
- Модель Vk540
- Код модели VK PRO (VK10BR)

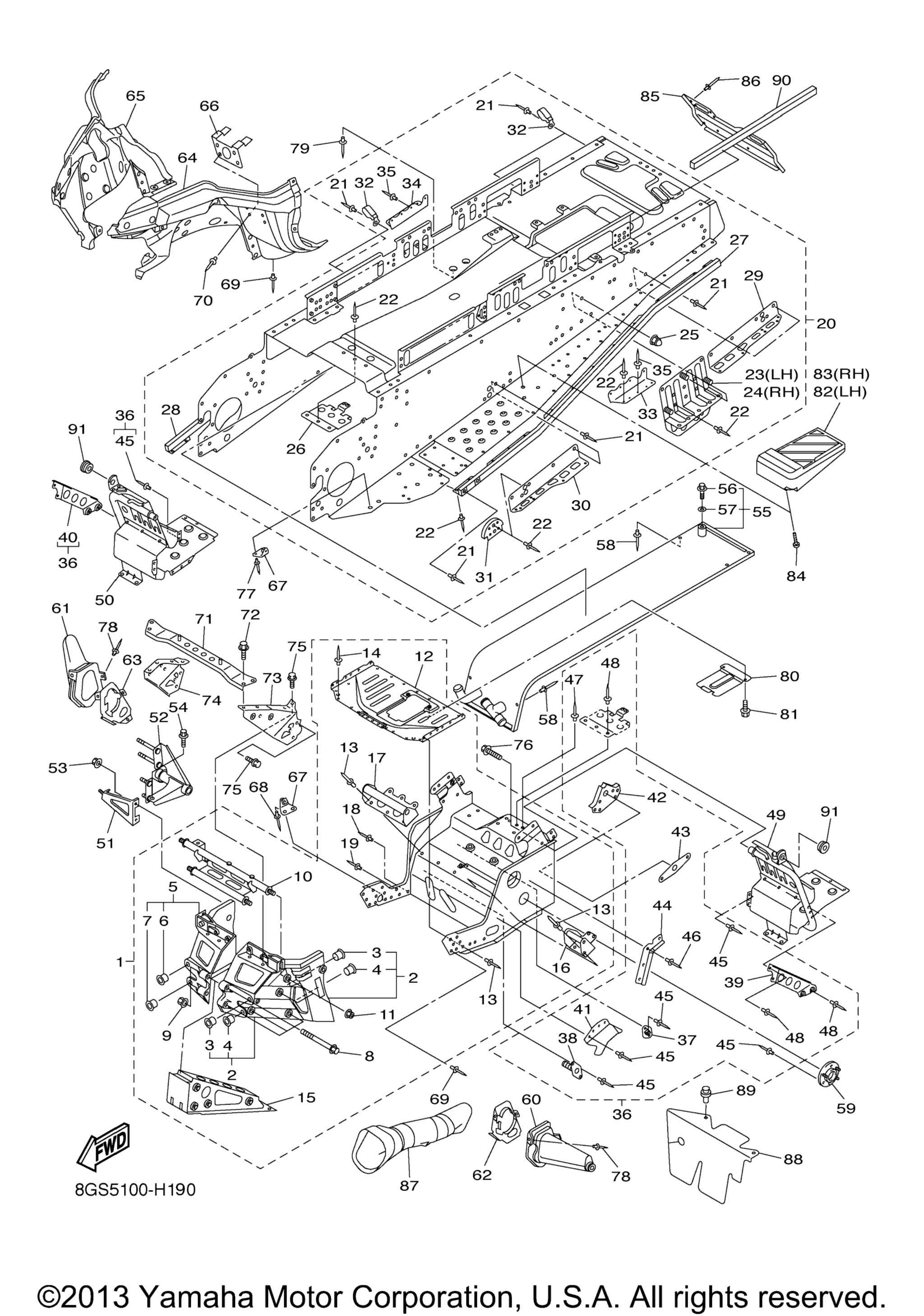

Схема рамы для VK PRO (VK10BR)
Схема
Детали
Номер
Наименование детали
Цена
1
Front Frame Comp art. 8GS-21940-12-00
По запросу
2
. .Bulkhead art. 8FN-W2197-01-00
По запросу
3
Втулка в переднюю часть рамы Yamaha art. 90381-15001-00
от 420 ₽
4
Втулка в переднюю часть рамы Yamaha art. 90381-16004-00
По запросу
5
. .Bulkhead 2 art. 8FN-Y291E-02-00
По запросу
6
Втулка в переднюю часть рамы Yamaha art. 90381-15001-00
от 420 ₽
7
Втулка в переднюю часть рамы Yamaha art. 90381-16004-00
По запросу
8
Болт Yamaha art. 90105-08072-00
от 525 ₽
9
Гайка Yamaha art. 90185-08169-00
По запросу
10
Кронштейн рулевой Yamaha art. 8FN-21947-00-00
от 13 913 ₽
11
Гайка Yamaha art. 95607-10200-00
от 420 ₽
12
. .Protector art. 8GS-2193A-01-00
По запросу
13
. Rivet, Blind (4.7X16.4 Yellow art. 90267-47195-00
По запросу
14
. Rivet, Blind (4.8X16.4 Yellow art. 90267-48016-00
По запросу
15
. .Reinforcement, Frame 3 art. 8FN-2198E-00-00
По запросу
16
. .Bracket, Engine 2 art. 8FN-2194F-00-00
По запросу
17
. .Bracket, Engine 3 art. 8FN-2194G-00-00
По запросу
18
. Rivet, Blind (4.8X17 Yellow) art. 90267-48016-00
По запросу
19
. .Rivet, Blind (4.8X14 Yellow) art. 90267-48177-00
По запросу
20
Rear Frame Comp art. 8GS-21950-01-00
По запросу
21
. Rivet, Blind (4.8X12.1 Yellow art. 90267-48023-00
По запросу
22
. .Rivet, Blind (4.8X14 Yellow) art. 90267-48177-00
По запросу
23
. . Bracket, Rr. Track Suspensi art. 8FN-21944-01-00
По запросу
24
. . Bracket, Rr. Track Suspensi art. 8FN-21954-01-00
По запросу
25
. Nut, Crown art. 90176-10075-00
По запросу
26
. .Protector, Muffler art. 8FN-2194H-00-00
По запросу
27
. .Reinforcement, Footrest 1 art. 8FN-21926-00-00
По запросу
28
. .Reinforcement, Footrest 2 art. 8FN-21936-00-00
По запросу
29
. .Patch 2 art. 8FN-21962-01-00
По запросу
30
. .Patch 3 art. 8FN-21963-01-00
По запросу
31
. Bracket, Main Track 1 art. 8CW-21943-00-00
По запросу
32
. .Clamp art. 90465-08277-00
По запросу
33
. .Patch 5 art. 8GS-21965-00-00
По запросу
34
. .Patch 6 art. 8GS-21966-00-00
По запросу
35
. Rivet, Blind (4.8X17 Yellow) art. 90267-48016-00
По запросу
36
Frame Connection Kit art. 8GS-W2195-00-00
По запросу
37
. .Bracket, Chain Housing art. 8CR-21939-01-00
По запросу
38
. .Bracket, Chain Housing art. 8FN-21939-00-00
По запросу
39
. .Bracket, 5 art. 8FG-2196M-00-00
По запросу
40
. .Bracket, 6 art. 8FG-2197M-00-00
По запросу
41
. .Cover 2 art. 8FU-2198G-00-00
По запросу
42
. .Bracket, Main Track 1 art. 8GS-21943-00-00
По запросу
43
. .Bracket, Main Track 2 art. 8FN-21953-00-00
По запросу
44
. .Clamp, Wire Harness art. 8FA-21999-00-00
По запросу
45
. Rivet, Blind (4.7X16.4 Yellow UN art. 90267-47195-00
По запросу
46
. Rivet, Blind (4.8X18.6 Black) art. 90267-48018-00
По запросу
47
. Rivet, Blind (4.8X12.1 Yellow art. 90267-48023-00
По запросу
48
. .Rivet, Blind (4.8X14 Yellow) art. 90267-48177-00
По запросу
49
Footrest Comp. 1 art. 8FN-21960-01-00
По запросу
50
Footrest Comp. 2 art. 8GS-21970-00-00
По запросу
51
Bracket, Oil Tank 1 art. 8FN-2193E-00-00
По запросу
52
Bracket, Engine art. 8FN-2194E-00-00
По запросу
53
Nut, U Flange art. 95602-08200-00
По запросу
54
Bolt, Flange art. 95817-10016-00
По запросу
55
Heat Exchanger Assy art. 8FN-12440-01-00
По запросу
56
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
57
Шайба-прокладка Yamaha art. 90210-06006-00
По запросу
58
Rivet, Blind (4.8X16.4 Yellow) art. 90267-48016-00
По запросу
59
Housing, Reinf Sub-Assy (L.H) art. 8EK-21920-01-00
По запросу
60
Пыльник рулевой тяги левый Yamaha art. 8FU-2198F-01-00
от 2 615 ₽
61
Cover 3 art. 8FU-2198J-01-00
По запросу
62
Plate, Steering Bracket 1 art. 8FU-2195E-01-00
По запросу
63
Plate, Steering Bracket 2 art. 8FU-2195F-01-00
По запросу
64
Frame Under 1 art. 8ES-2196A-01-00
По запросу
65
Frame, Under 2 art. 8FA-2196E-01-00
По запросу
66
Bracket, Guard Fitting art. 8FA-21972-01-00
По запросу
67
Bracket 3 art. 8FA-2196F-00-00
По запросу
68
Rivet, Blind (4.8X15.2 Silver) art. 90267-48083-00
По запросу
69
Rivet, Blind (4.8X18.6 Black) art. 90267-48018-00
По запросу
70
Rivet, Blind (4.7X16.4 Black) art. 90267-47187-00
По запросу
71
Bumper, Front 2 art. 8FN-77512-00-00
По запросу
72
Болт с фланцем art. 95817-06012-00
По запросу
73
Bracket, Front art. 8FN-21949-00-00
По запросу
74
Bracket, Front Bumper art. 8FN-21959-00-00
По запросу
75
Bolt, Flange art. 95814-08016-00
По запросу
76
Болт с фланцем Yamaha art. 95817-08020-00
от 935 ₽
77
Rivet, Blind (4.8X12.6 Silver) art. 90267-48095-00
По запросу
78
Rivet, Blind (4.7X16.4 Yellow) art. 90267-47195-00
По запросу
79
Rivet, Blind (4.8X16.4 Yellow) art. 90267-48016-00
По запросу
80
Protector, Frame Front art. 8FR-2197E-00-00
По запросу
81
Болт Yamaha art. 92012-06012-00
По запросу
82
Footrest, Rear 1 art. 8DM-27431-03-00
По запросу
83
Footrest, Rear 2 art. 8DM-27441-03-00
По запросу
84
Винт-саморез Yamaha art. 90167-05078-00
от 788 ₽
85
Reinforcement, Frame Rear 2 art. 8FN-21933-01-00
По запросу
86
Rivet, Blind (4.7X16.4 Yellow) art. 90267-47195-00
По запросу
87
Duct, Air art. 8FN-21557-00-00
По запросу
88
Cover 1 art. 8FN-2198F-00-00
По запросу
89
Rivet art. 90269-09002-00
По запросу
90
Seal 5 art. 8FN-241A5-00-00
По запросу
91
Grommet art. 90480-16278-00
По запросу
