модель 2012 года
- Модель Vk540
- Код модели VK PRO (VK10BR)

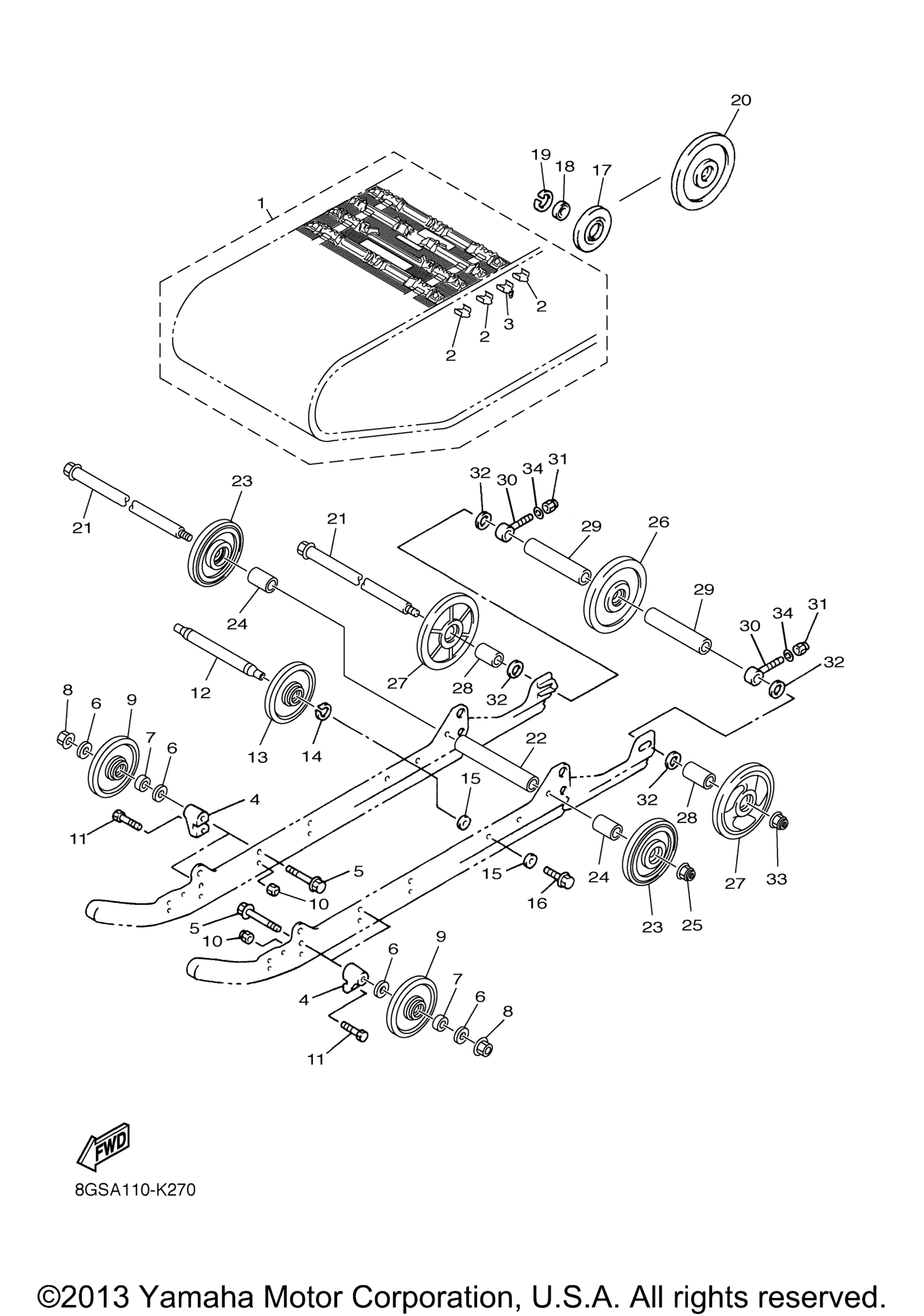

Схема track подвеска 1 для VK PRO (VK10BR)
Схема
Детали
Номер
Наименование детали
Цена
1
Гусеница Yamaha VK10 art. 8FN-47110-01-00
По запросу
2
. .Plate, Reinforcement art. 8HR-47113-09-00
По запросу
3
. .Metal, Slide art. 8HR-47115-09-00
По запросу
4
Bracket 7 art. 8CM-47419-10-00
По запросу
5
Bolt, Flange art. 95817-10080-00
По запросу
6
Washer, Plate art. 90201-100S0-00
По запросу
7
Collar art. 90387-10031-00
По запросу
8
Nut, Self-Locking art. 90185-10170-00
По запросу
9
Ролик гусеницы нижний 130х25 Yamaha art. 8ES-47310-00-00
По запросу
10
Гайка Yamaha art. 90185-08169-00
По запросу
11
Bolt art. 90101-08774-00
По запросу
12
Shaft 4 art. 8FN-47486-00-00
По запросу
13
Ролик гусеницы нижний 130х25 Yamaha art. 8ES-47310-00-00
По запросу
14
Кольцо стопорное Yamaha art. 99009-25400-00
от 830 ₽
15
Шайба рычага Yamaha art. 90201-106F2-00
от 1 092 ₽
16
Болт Yamaha art. 95817-10030-00
от 725 ₽
17
Ролик гусеницы верхний 110 мм Yamaha art. 8AC-47320-00-00
от 8 967 ₽
18
Подшипник ролика гусеницы Yamaha art. 93306-00444-00
от 840 ₽
19
Стопорное кольцо Yamaha art. 99009-42500-00
от 790 ₽
20
Ролик гусеницы верхний 204х20 мм Yamaha art. 8AC-47550-00-00
от 5 690 ₽
21
Ось задней подвески на нижние задние ролики Yamaha art. 8JN-47520-00-00
По запросу
22
Collar 1 art. 83R-47469-00-00
По запросу
23
Ролик гусеницы нижний 152х20 мм Yamaha art. 8FM-47310-00-00
По запросу
24
Направляющая ролика гусеницы Yamaha art. 90387-20022-00
По запросу
25
Гайка Yamaha art. 95607-14200-00
По запросу
26
Колесо заднее центральное 178 мм х 20 мм , черное Yamaha art. 8CR-47550-10-00
По запросу
27
Ролик гусеницы Yamaha art. 8EK-47550-11-00
По запросу
28
Направляющая ролика гусеницы Yamaha art. 90387-20022-00
По запросу
29
Втулка задней подвески Yamaha art. 90387-20023-00
По запросу
30
Болт-натяжитель гусеницы Yamaha art. 8DM-47479-00-00
По запросу
31
Nut, Flange art. 95707-10300-00
По запросу
32
Шайба Yamaha art. 90201-205R6-00
По запросу
33
Гайка Yamaha art. 95607-14200-00
По запросу
34
Washer, Plate art. 92907-10600-00
По запросу
