модель 2012 года
- Модель Vk540
- Код модели VK PRO (VK10BR)

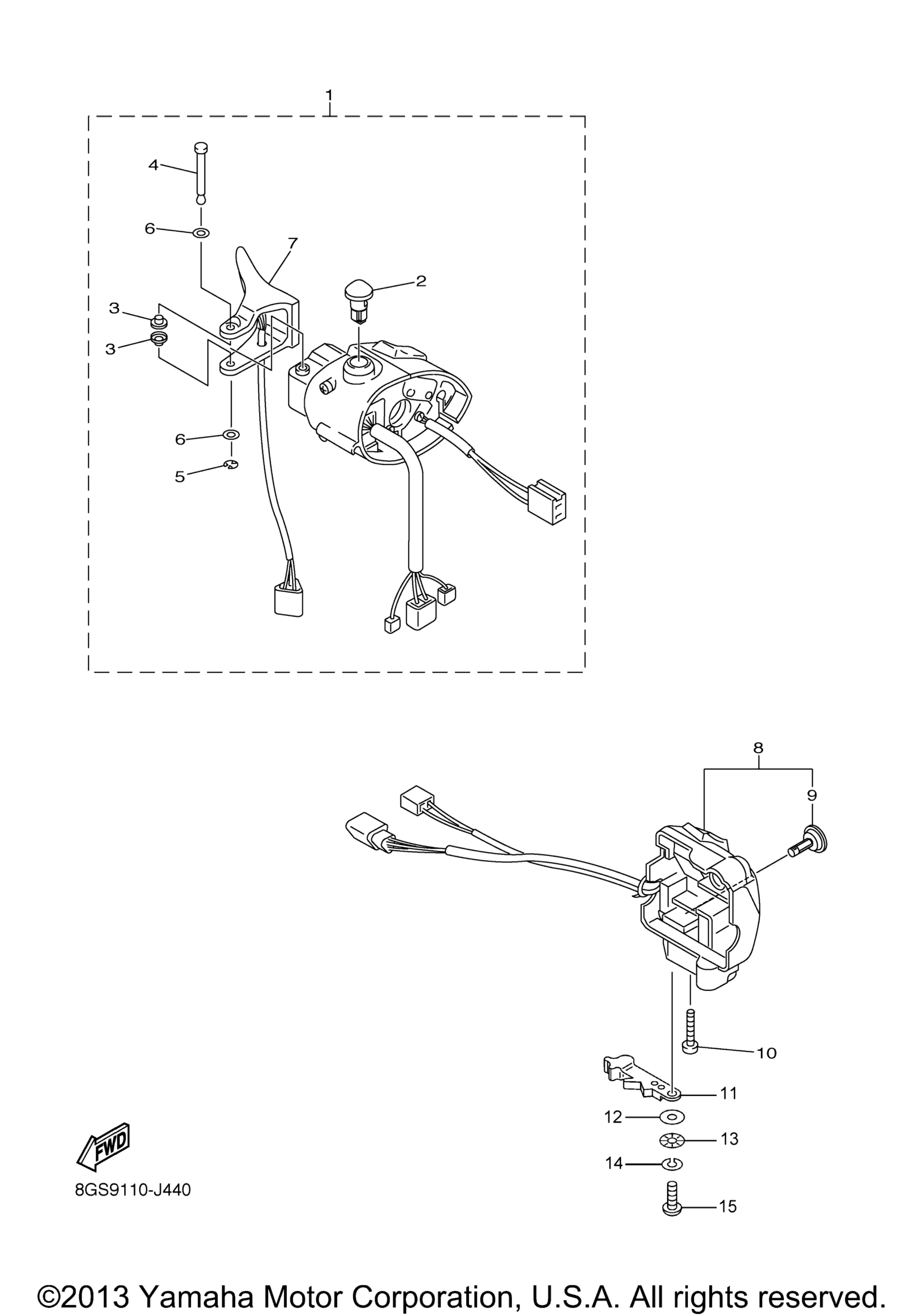

Схема рычагов управления и переключателей для VK PRO (VK10BR)
Схема
Детали
Номер
Наименование детали
Цена
1
Курок газа Yamaha art. 8ES-82720-02-00
от 31 175 ₽
2
Кнопка выключения двигателя Yamaha art. 8GL-86284-09-00
от 1 270 ₽
3
Колпачок кнопки Yamaha art. 85G-83956-00-00
По запросу
4
. .Shaft art. 8R6-8399F-00-00
По запросу
5
. Circlip art. 99080-04600-00
По запросу
6
. .Washer art. 8FP-82558-00-00
По запросу
7
. .Thumb Warmer Assy art. 8FA-82970-01-00
от 3 539 ₽
8
Переключатель Yamaha art. 8FA-83973-01-00
По запросу
9
. .Switch, Lamp art. 8GL-82526-09-00
По запросу
10
Винт Yamaha art. 98507-05016-00
По запросу
11
.Lever, Starter art. 5GH-83941-00-00
По запросу
12
Шайба Yamaha art. 1UY-83909-00-00
от 788 ₽
13
.Washer, Starter art. 3L4-83943-00-00
По запросу
14
Washer, Spring art. 92907-05100-00
По запросу
15
Болт Yamaha art. 98517-05012-00
По запросу
