модель 2016 года
- Модель SRX 120
- Код модели SRX120 (SRX120GL)

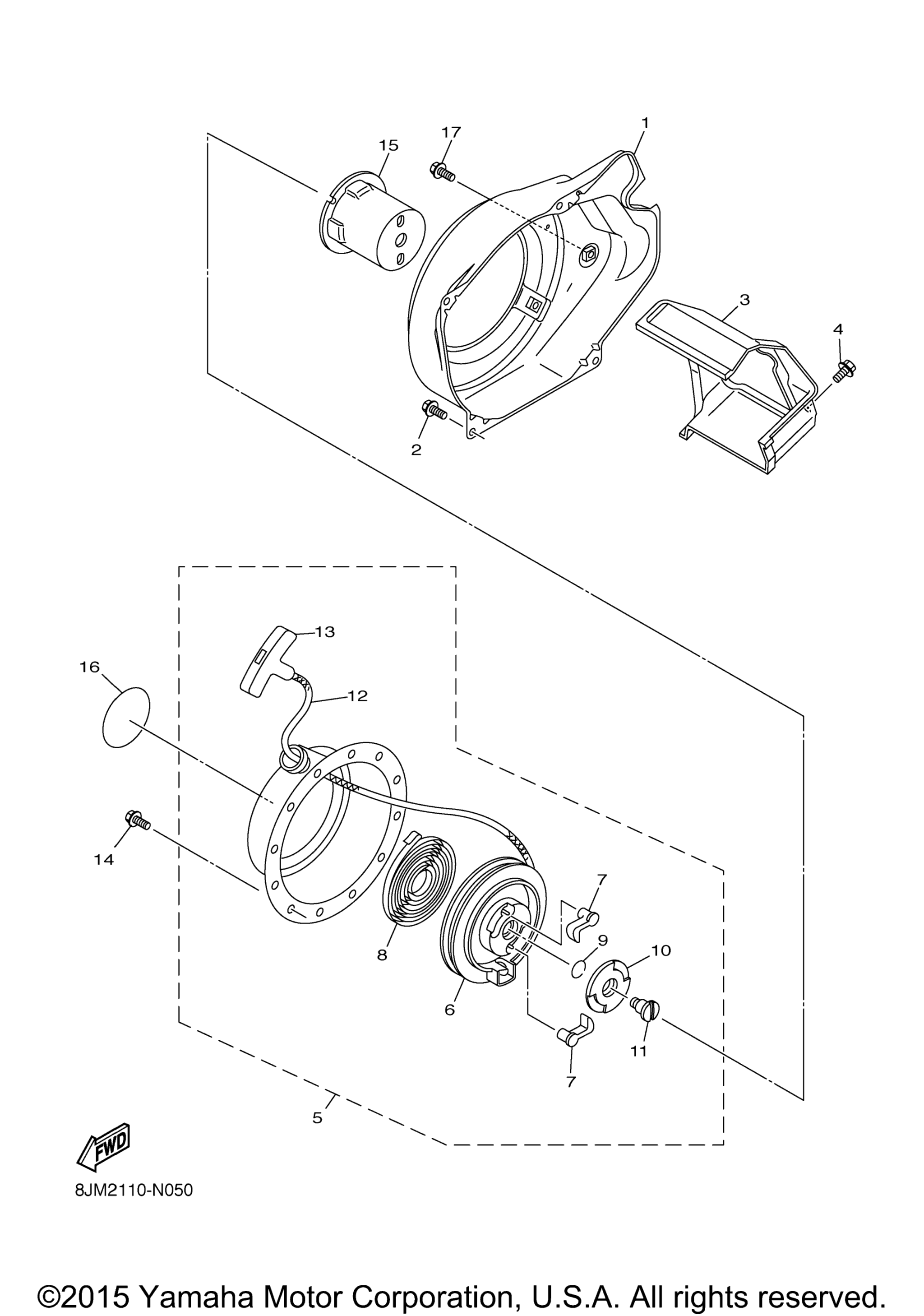

Схема воздушный Shroud Starter для SRX120 (SRX120GL)
Схема
Детали
Номер
Наименование детали
Цена
1
Case, Fan art. 7CN-E2621-01-00
По запросу
2
Болт с фланцем art. 95817-06012-00
По запросу
3
Air Shroud, Cylinder 1 art. 7CN-E2651-01-00
По запросу
4
Болт с фланцем art. 95817-06012-00
По запросу
5
Starter Assy art. 7CN-E5710-70-00
По запросу
6
. .Drum, Sheave art. 7CN-E5714-03-00
По запросу
7
. .Pawl, Drive art. 7CN-E5741-01-00
По запросу
8
. .Spring, Starter art. 7CN-E5713-00-00
По запросу
9
. .Spring, Friction art. 7CN-E5715-00-00
По запросу
10
. .Plate, Drive art. 7CN-E5716-01-00
По запросу
11
. .Screw art. 7CN-E5793-00-00
По запросу
12
. .Wire, Starter art. 7CN-E5751-70-00
По запросу
13
. .Handle, Starter art. 7CN-E5755-00-00
По запросу
14
Bolt, Flange art. 95817-06008-00
По запросу
15
Pulley, Starter art. 7CN-E5723-01-00
По запросу
16
Emblem art. 7CL-E2629-10-00
По запросу
17
Болт с фланцем art. 95817-06012-00
По запросу
