модель 2016 года
- Модель SRX 120
- Код модели SRX120 (SRX120GL)

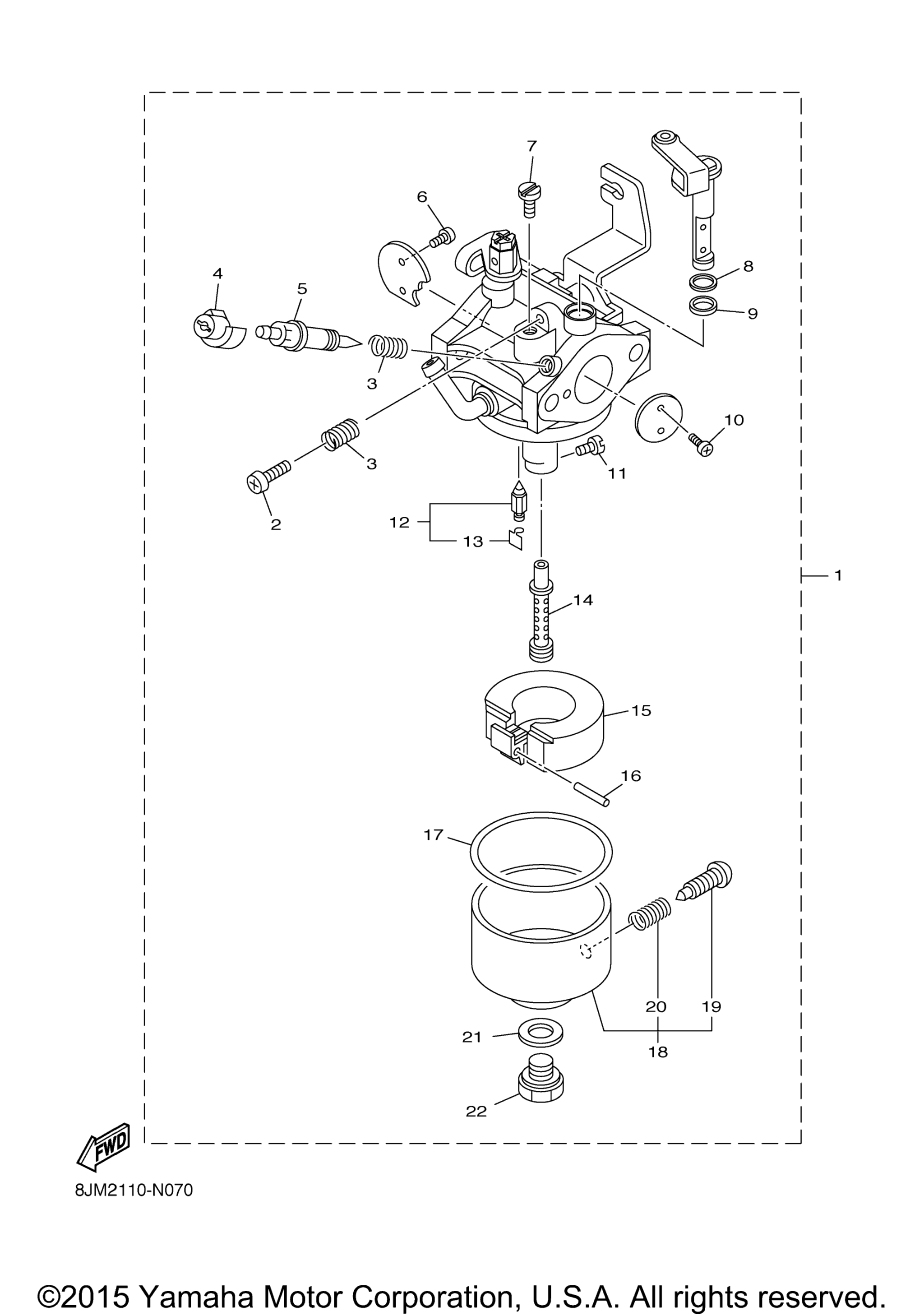

Схема карбюратора для SRX120 (SRX120GL)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assy 1 art. 7CL-E4101-42-00
По запросу
2
. Screw, Throttle art. 1WG-14922-00-00
По запросу
3
. .Spring art. 73A-14212-00-00
По запросу
4
. Cap art. 7LV-14118-00-00
По запросу
5
. Screw, Pilot Adjusting art. 7NJ-14211-00-00
По запросу
6
. Screw, Rod art. 7RH-14486-00-00
По запросу
7
. .Jet, Pilot (#37.5) art. 620-14142-37-A0
По запросу
8
. .Washer art. 22F-14953-00-00
По запросу
9
. Washer art. 6K8-14597-10-00
По запросу
10
. Screw art. 7RH-14216-00-00
По запросу
11
. .Jet, Main (#77.5) art. 1HX-1423A-66-A0
По запросу
12
. .Needle Assy art. 7LG-14150-11-00
По запросу
13
. . Clip art. 7EG-14159-00-00
По запросу
14
. .Nozzle, Main art. 7NM-1495F-2B-00
По запросу
15
. .Float art. 7LG-14185-00-00
По запросу
16
. Pin, Float art. 22F-14186-00-00
По запросу
17
. .Seal art. 7CN-E4997-00-00
По запросу
18
. .Body, Float Chamber 1 art. 7EG-14181-00-00
По запросу
19
. . Plug, Drain art. 7E1-14191-00-00
По запросу
20
. . .Spring art. 73A-14212-00-00
По запросу
21
. .Washer art. 7G0-14227-00-00
По запросу
22
. .Bolt, Holding art. 7NJ-14162-00-00
По запросу
