модель 2016 года
- Модель SRX 120
- Код модели SRX120 (SRX120GL)

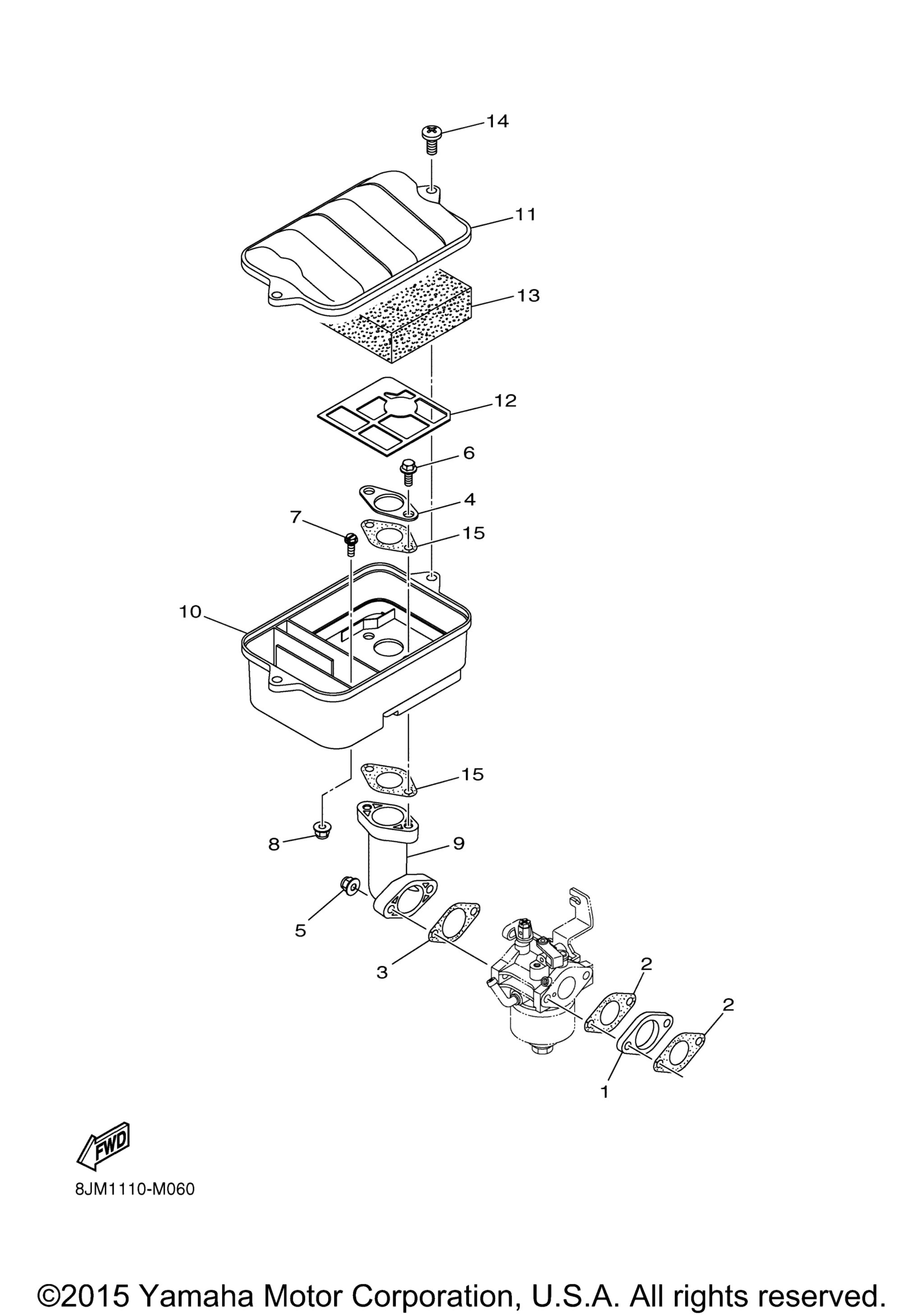

Схема впускной системы для SRX120 (SRX120GL)
Схема
Детали
Номер
Наименование детали
Цена
1
Joint, Carburetor 2 art. 7CL-E3596-00-00
По запросу
2
Gasket art. 7CL-E3557-01-00
По запросу
3
Gasket art. 7CN-E3567-01-00
По запросу
4
Plate art. 7CN-E4477-00-00
По запросу
5
Гайка Yamaha art. 95702-06500-00
По запросу
6
Screw,M6-16 art. 8JM-RA200-00-00
По запросу
7
Bolt, Flange M8-1.25X25 art. 8JM-RA102-00-00
По запросу
8
Nut, Self-Locking M8-1.25 art. 8JM-RA301-00-00
По запросу
9
Joint, Carburetor art. 8JM-E3536-00-00
По запросу
10
Case, Air Cleaner 1 art. 7CN-E4411-00-00
По запросу
11
Cap, Cleaner Case 1 art. 7CN-E4412-00-00
По запросу
12
Plate, Element Fitting art. 7CN-E4468-01-00
По запросу
13
Element, Air Cleaner art. 7CN-E4451-00-00
По запросу
14
Screw, Binding art. 90154-06014-00
По запросу
15
Gasket art. 7CN-E3567-01-00
По запросу
