модель 2018 года
- Модель Snoscoot
- Код модели SNOSCOOT (SXR2NJL)

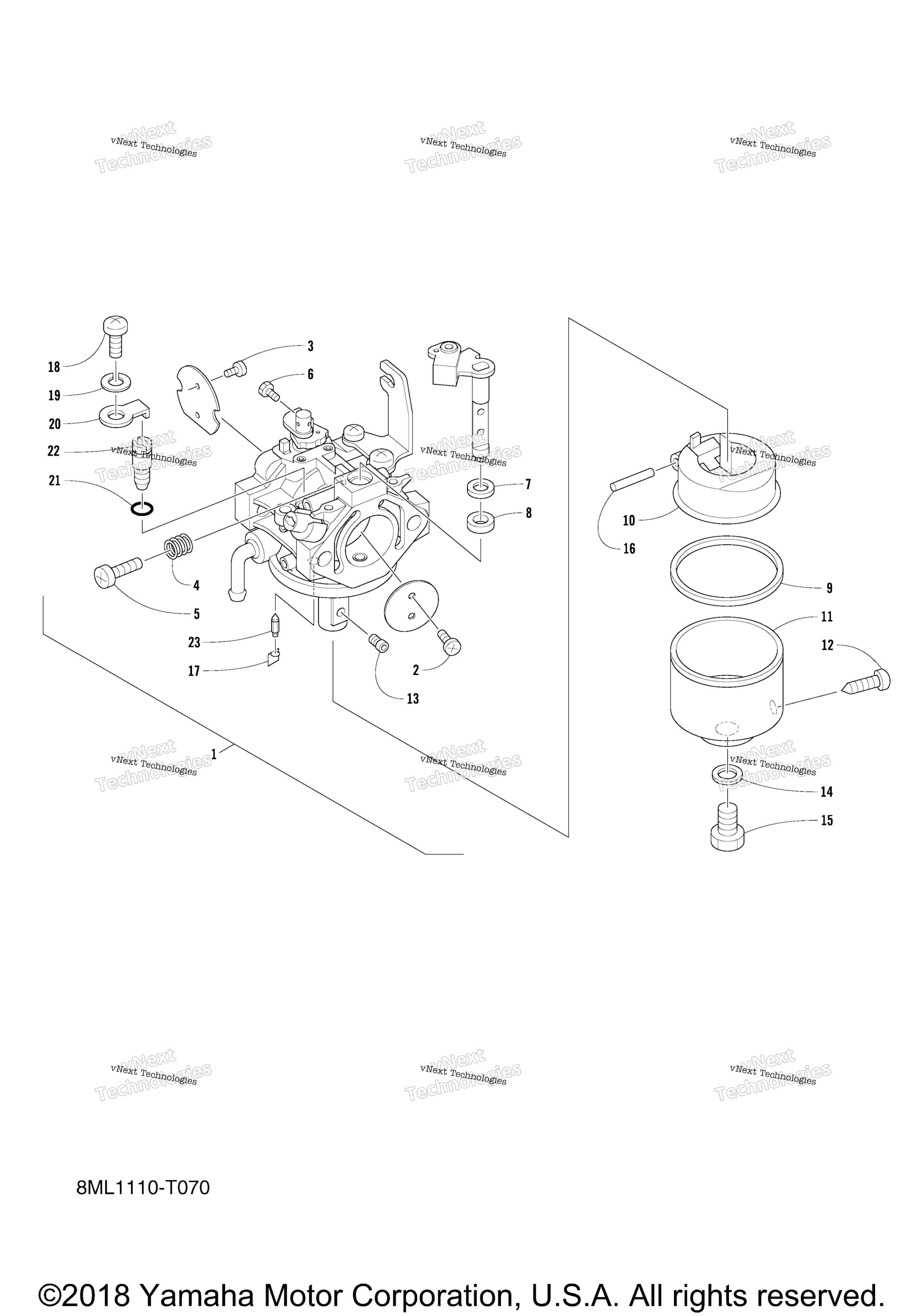

Схема карбюратора для SNOSCOOT (SXR2NJL)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assy 1 art. 7KB-E4101-12-00
По запросу
2
. .Screw art. 7RH-14216-00-00
По запросу
3
. .Screw, Rod art. 7RH-14486-00-00
По запросу
4
. .Spring art. 73A-14212-10-00
По запросу
5
. .Screw, Throttle art. 1WG-14922-00-00
По запросу
6
. .Bolt art. 78G-14496-00-00
По запросу
7
. .Washer, Plug Screw art. 4CW-14117-00-00
По запросу
8
. .Washer art. 6K8-14597-10-00
По запросу
9
. .Seal art. 7CT-E4997-00-00
По запросу
10
. .Float art. JN6-14185-00-00
По запросу
11
. .Body, Float Chamber 1 art. 7VB-E4181-00-00
По запросу
12
. . ..Plug, Drain art. 7E1-14191-00-00
По запросу
13
. . .Jet, Main (# 96.3) AP art. 1HX-E423E-38-A0
По запросу
13
. . .Jet, Main (# 95.0) AP art. 1HX-14231-19-00
По запросу
13
. .Jet, Main (#100) art. 1HX-14231-20-00
По запросу
13
. . Jet, Main (#98.8) AP art. 1HX-1423E-39-A0
По запросу
13
. . .Jet, Main (# 97.5) AP art. 1HX-1423A-70-A0
По запросу
13
. . Jet, Main (#100.3) AP art. 1HX-1423E-40-A0
По запросу
14
. .Gasket art. 127-14198-00-00
По запросу
15
. .Bolt, Holding art. 7CG-14162-00-00
По запросу
16
. .Pin, Float art. 22F-14186-00-00
По запросу
17
. .Clip art. 7EG-14159-00-00
По запросу
18
Винт, головка поддона art. 98507-05008-00
По запросу
19
. .Washer, Spring art. 92990-05100-00
По запросу
20
. .Plate art. 7CU-E4527-00-00
По запросу
21
. .O-Ring art. 2H0-14147-00-00
По запросу
22
. .Jet, Pilot (#37.5) art. 7CU-E4142-37-A0
По запросу
22
. . .Jet, Pilot (# 38.8) AP art. 7CU-E414J-15-A0
По запросу
22
. . .Jet, Pilot (# 36.3) AP art. 7CU-E414J-14-A0
По запросу
22
. . .Jet, Pilot (# 35.0) AP art. 7CU-E4142-35-A0
По запросу
23
. .Needle Assy art. 7CU-14150-00-00
По запросу
