модель 2018 года
- Модель Snoscoot
- Код модели SNOSCOOT (SXR2NJL)

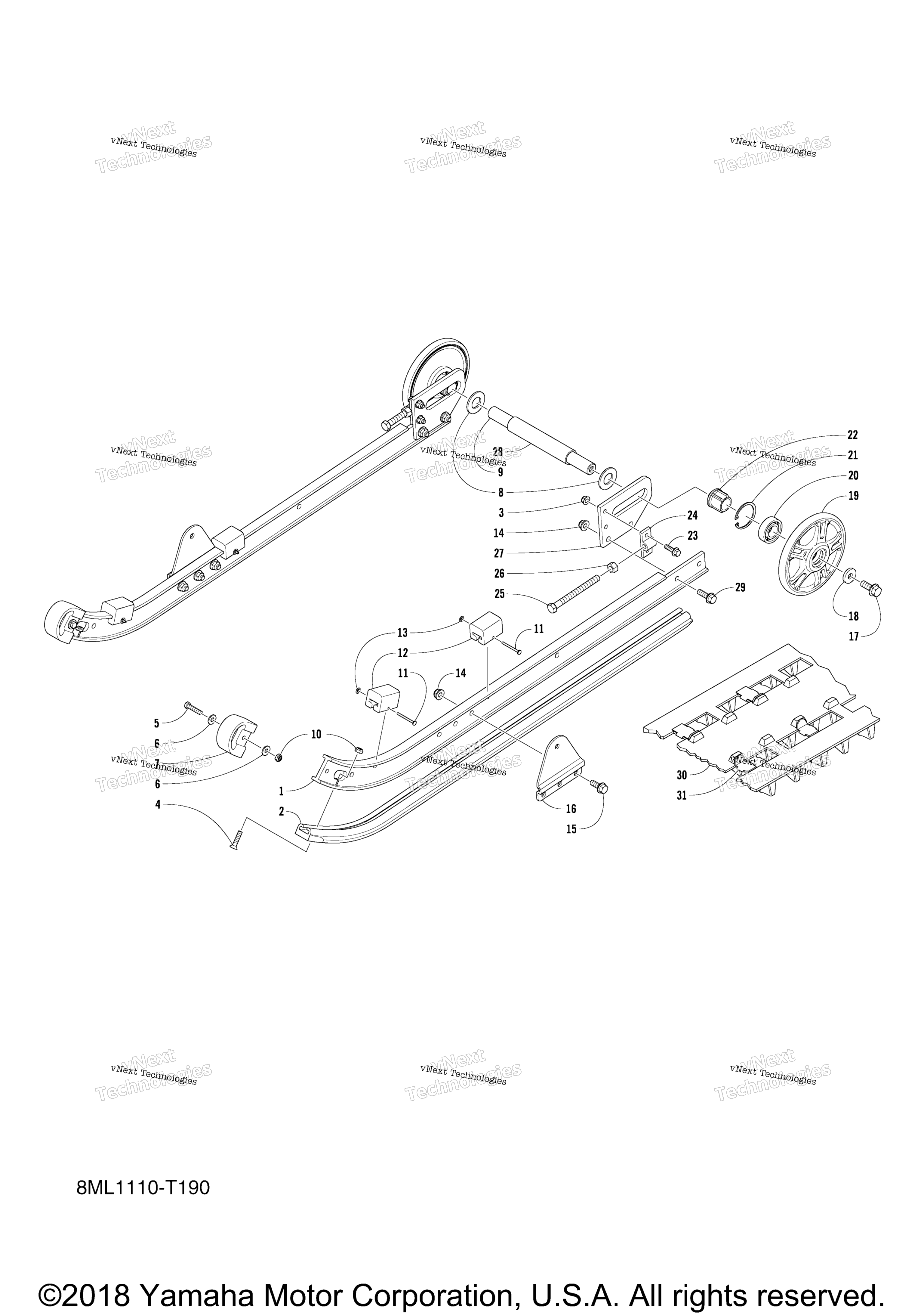

Схема track подвеска 1 для SNOSCOOT (SXR2NJL)
Схема
Детали
Номер
Наименование детали
Цена
1
Frame, Sliding art. 8ML-G741A-00-00
По запросу
2
Runner, Sliding 1 art. 8ML-G7421-00-00
По запросу
3
Nut, Self-Locking art. 8JP-RA357-00-00
По запросу
4
Screw art. 8JM-RA206-00-00
По запросу
5
Bolt, Hexagon art. 8JM-RA115-00-00
По запросу
6
Washer art. 8JP-RA441-00-00
По запросу
7
Runner, Sliding 2 art. 8JM-G7422-00-00
По запросу
8
Washer, 9 art. 8LN-RA466-00-00
По запросу
9
Axle, Rear art. 8JM-G7521-00-00
По запросу
10
Nut, Self-Locking art. 8JM-RA311-00-00
По запросу
11
Pin, 2 art. 8JM-RAY02-00-00
По запросу
12
Damper 1 art. 8JM-G7456-00-00
от 630 ₽
Аналог
630 ₽
Требуется 4 шт.
13
Nut, Spring art. 8JM-RA313-00-00
По запросу
14
Nut, Self-Locking art. 8JM-RA303-00-00
По запросу
15
Bolt, Flange art. 8JM-RA117-00-00
По запросу
16
Bracket 1 art. 8JM-G7415-00-00
По запросу
17
Bolt, Flange art. 8JM-RA118-00-00
По запросу
18
Washer, Plain art. 8JM-RA409-00-00
По запросу
19
Guide Wheel Assy UR FOR DPBSE art. 8JM-G7550-10-00
По запросу
19
Guide Wheel Assy UR FOR BWS1 art. 8JM-G7550-00-00
По запросу
20
. .Bearing, 2 art. 8JM-RAY03-00-00
По запросу
21
. .Circlip, 2 art. 8JM-RAH01-00-00
По запросу
22
Spacer art. 8JM-G7341-00-00
По запросу
23
Bolt, Flange art. 8MV-RA106-00-00
По запросу
24
Plate, Adjusting art. 8JM-G8177-00-00
По запросу
25
Bolt, Hexagon art. 8JM-RA119-00-00
По запросу
26
Nut, Hexagon art. 8JM-RA314-10-00
По запросу
27
Frame, Sliding C art. 8JM-G741C-00-00
По запросу
28
Collar art. 8ML-RA706-00-00
По запросу
29
Bolt, Flange art. 8MV-RA117-00-00
По запросу
30
Track Assy art. 8ML-G7110-00-00
По запросу
31
. .Metal, Guide art. 8JM-G7119-00-00
По запросу
