модель 2018 года
- Модель Snoscoot
- Код модели SNOSCOOT (SXR2NJL)

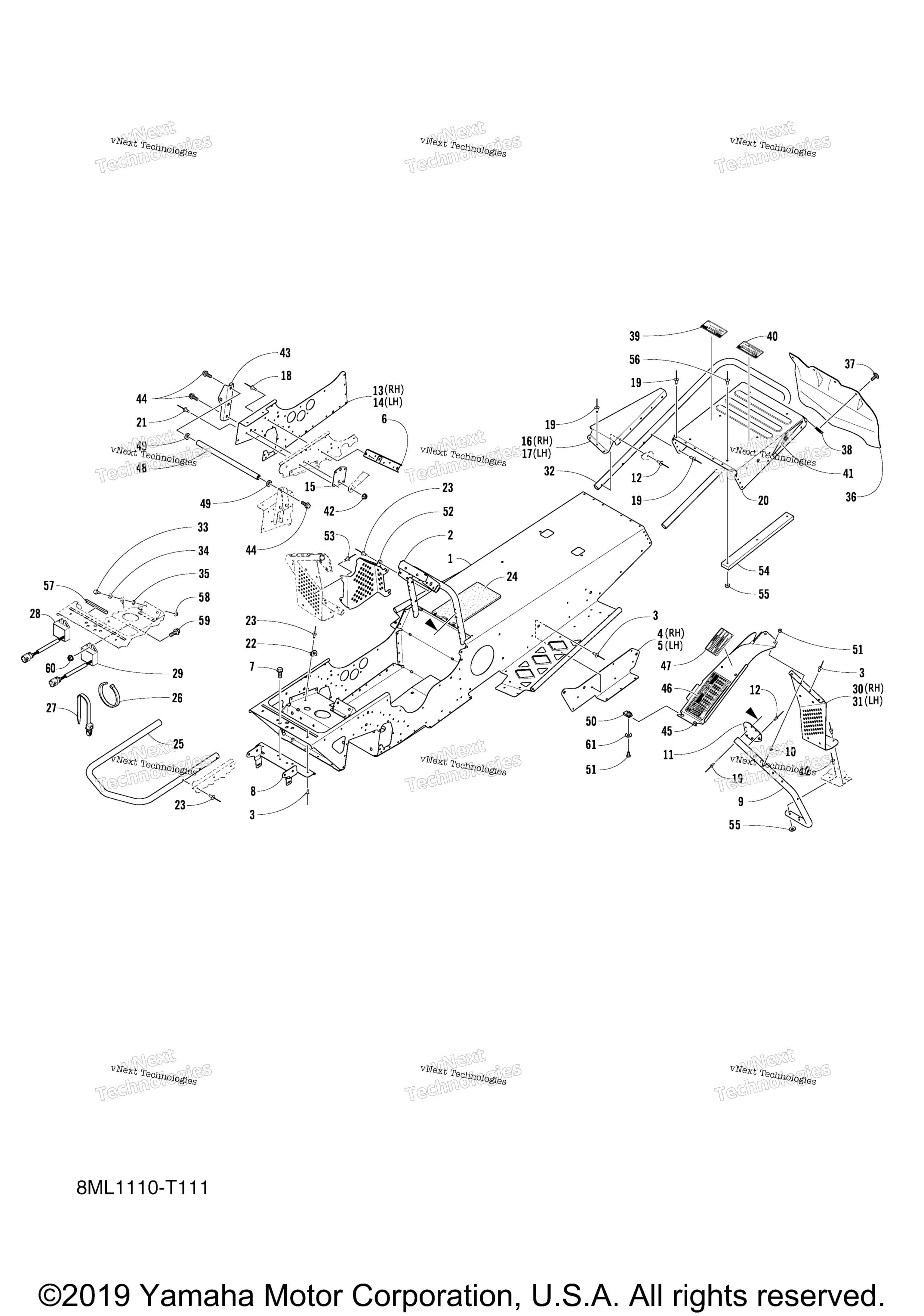

Схема рамы для SNOSCOOT (SXR2NJL)
Схема
Детали
Номер
Наименование детали
Цена
1
Frame Comp art. 8ML-F1910-00-00
По запросу
2
. .Bulkhead art. 8ML-F191A-00-00
По запросу
3
. .Rivet, 5 UN art. 8JP-RA514-00-00
По запросу
4
. .Bracket, Main Track 1 art. 8ML-F1943-00-00
По запросу
5
. .Bracket, Main Track 2 art. 8ML-F1953-00-00
По запросу
6
. .Reineforcement, Frame Rear 1 art. 8ML-F1921-00-00
По запросу
7
. .Screw, Tapping art. 8JM-RA202-00-00
По запросу
8
. .Frame, Front End art. 8ML-F191D-00-00
По запросу
9
. .Reinforcement, Frame 1 art. 8ML-F1986-00-00
По запросу
10
. . ..Nut, Hexagon art. 8JP-RA331-00-00
По запросу
11
. .Bracket, Support art. 8ML-F5921-00-00
По запросу
12
. .Rivet, 1 art. 8ML-RA510-00-00
По запросу
13
. .Plate 1 art. 8ML-F191B-00-00
По запросу
14
. .Plate 2 art. 8ML-F191C-00-00
По запросу
15
. .Plate 1 art. 8MV-F191B-00-00
По запросу
16
. .Bumper, Rear 4 art. 8ML-K7544-00-00
По запросу
17
. .Bumper, Rear 3 art. 8ML-K7543-00-00
По запросу
18
. .Rivet, 6 art. 8JP-RA515-00-00
По запросу
19
. .Rivet, 3 art. 8ML-RA512-00-00
По запросу
20
. .Plate, Cover art. 8ML-F131D-00-00
По запросу
21
. .Rivet, 4 art. 8ML-RA513-00-00
По запросу
22
. .Bracket art. 8ML-E4744-00-00
По запросу
23
.Rivet, 9 art. 8JP-RA518-00-00
По запросу
24
Protector, Fuel Tank art. 8ML-F4141-00-00
По запросу
25
Bumper, Front 1 art. 8MV-K7511-00-00
По запросу
26
Clamp, 2 (8 Inch) UN art. 8JM-RAB01-00-00
По запросу
27
Clamp, 3 art. 8JM-RAB02-00-00
По запросу
28
Rectifier & Regulator Assy UR art. 8ML-H1960-00-00
По запросу
29
Voltage Regulator Assy UR art. 8ML-H1910-00-00
По запросу
30
Footrest 2 art. 8ML-F7421-00-00
По запросу
31
Footrest 1 art. 8ML-F7411-00-00
По запросу
32
Bumper, Rear 1 art. 8ML-K7541-00-00
По запросу
33
Screw art. 8ML-RA204-00-00
По запросу
34
Washer, Spring art. 8ML-RA402-00-00
По запросу
35
Washer, Toothed Lock art. 8JM-RA407-00-00
По запросу
36
Flap art. 8ML-K7595-00-00
По запросу
37
Screw, Tapping art. 8JP-RA202-00-00
По запросу
38
Nut, Spring art. 8JP-RA349-00-00
По запросу
39
. Label, Warning 2 (French) art. 8JP-K7762-S0-00
По запросу
40
. Label, Warning 2 (English) art. 8JP-K7762-70-00
По запросу
41
Label 1 art. 8JP-F151A-10-00
По запросу
42
Nut, Self-Locking art. 8JM-RA303-00-00
По запросу
43
Holder, Absorber art. 8MV-F376J-00-00
По запросу
44
Bolt, Flange art. 8JM-RA117-00-00
По запросу
45
Drive Guard Assy art. 8ML-K7310-00-00
По запросу
46
. .Label, Caution art. 8ML-E417F-00-00
По запросу
47
. .Label, Warning 3 art. 8ML-K7763-00-00
По запросу
48
Shaft 1 art. 8JM-G7465-00-00
По запросу
49
Washer, 9 art. 8MV-RA466-00-00
По запросу
50
Гайка пружинная Yamaha art. 8JP-RA353-00-00
от 368 ₽
51
Screw, 11 art. 8JP-RA2A0-00-00
По запросу
52
Protector, Disc Brake art. 8ML-F5718-00-00
По запросу
53
Rivet, 8 art. 8JP-RA517-00-00
По запросу
54
Protector, Frame art. 8ML-F1978-00-00
По запросу
55
Washer, Plain art. 8ML-RA400-00-00
По запросу
56
Rivet, 5 art. 8ML-RA514-00-00
По запросу
57
Trim (3 Feet) UN art. 8JP-F15B3-00-00
По запросу
58
Nut, Self-Locking art. 8JP-RA363-00-00
По запросу
59
Screw art. 8JP-RA261-00-00
По запросу
60
Nut, Flange M6-1.0 art. 8JM-RA322-00-00
По запросу
61
Washer, Plain art. 8JM-RA411-00-00
По запросу
