модель 2020 года
- Модель Snoscoot
- Код модели SNOSCOOT ES (SXR2NELY)

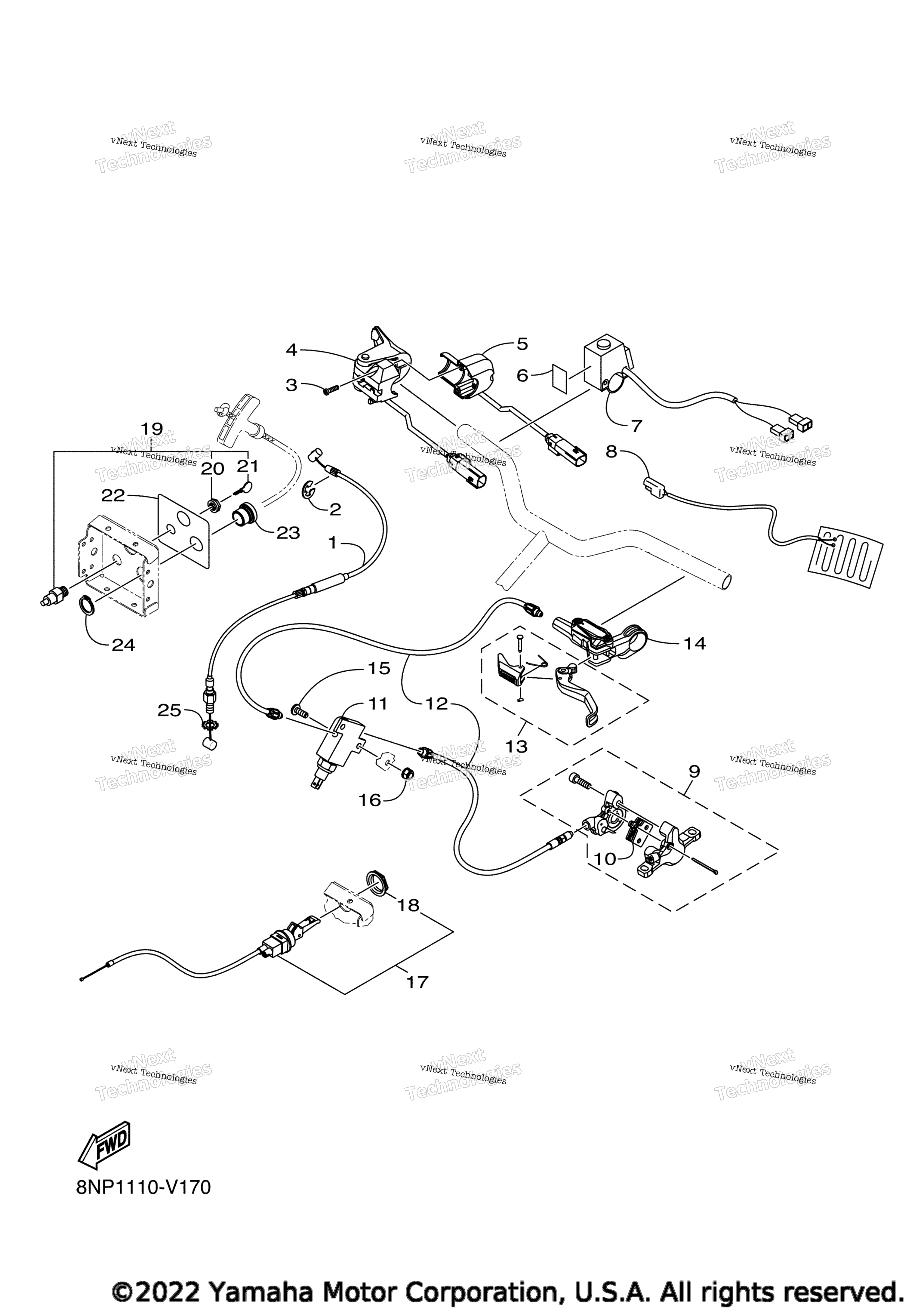

Схема управления для SNOSCOOT ES (SXR2NELY)
Схема
Детали
Номер
Наименование детали
Цена
1
Wire, Throttle 1 art. 8NP-F6311-00-00
По запросу
2
Circlip, 3 art. 8JM-RAH02-00-00
По запросу
3
Screw, Tapping art. 8ML-RA286-00-00
По запросу
4
Lever Holder Assy (Right) art. 8NP-H2720-00-00
По запросу
5
Lever Holder Assy (Left) art. 8NP-H2710-00-00
По запросу
6
Label art. 8JM-H2108-00-00
По запросу
7
Engine Stop Switch Assy art. 8JM-H2575-00-00
По запросу
8
Grip,Warmer art. 8MV-F626A-00-00
По запросу
9
Caliper Assy (Right) art. 8ML-F580U-00-00
По запросу
10
. .Pad, Caliper 2 art. 8ML-F5811-00-00
По запросу
11
Stop Switch Assy art. 8ML-H2530-00-00
По запросу
12
Brake Hose Assy art. 8ML-F584A-00-00
По запросу
13
Brake Lever Set art. 8ML-F610A-00-00
По запросу
14
Master Cylinder Assy art. 8ML-F583T-00-00
По запросу
15
Screw art. 8JP-RA256-00-00
По запросу
16
Nut, Flange M6-1.0 art. 8JM-RA322-00-00
По запросу
17
Cable 2 art. 8NP-H8147-00-00
По запросу
18
. .Nut art. 8JM-RA310-00-00
По запросу
19
Main Switch Assy art. 8NC-H2510-00-00
По запросу
20
. .Nut art. 8JM-RA317-00-00
По запросу
21
. .Key, Main Switch art. 8JM-H2511-00-00
По запросу
22
Label art. 8NP-H2377-00-00
По запросу
23
Bush art. 8ML-F2184-00-00
По запросу
24
Circlip, 1 art. 8ML-RAH00-00-00
По запросу
25
Washer, Toothed Lock art. 8ND-RA407-00-00
По запросу
