модель 2020 года
- Модель Snoscoot
- Код модели SNOSCOOT ES (SXR2NELY)

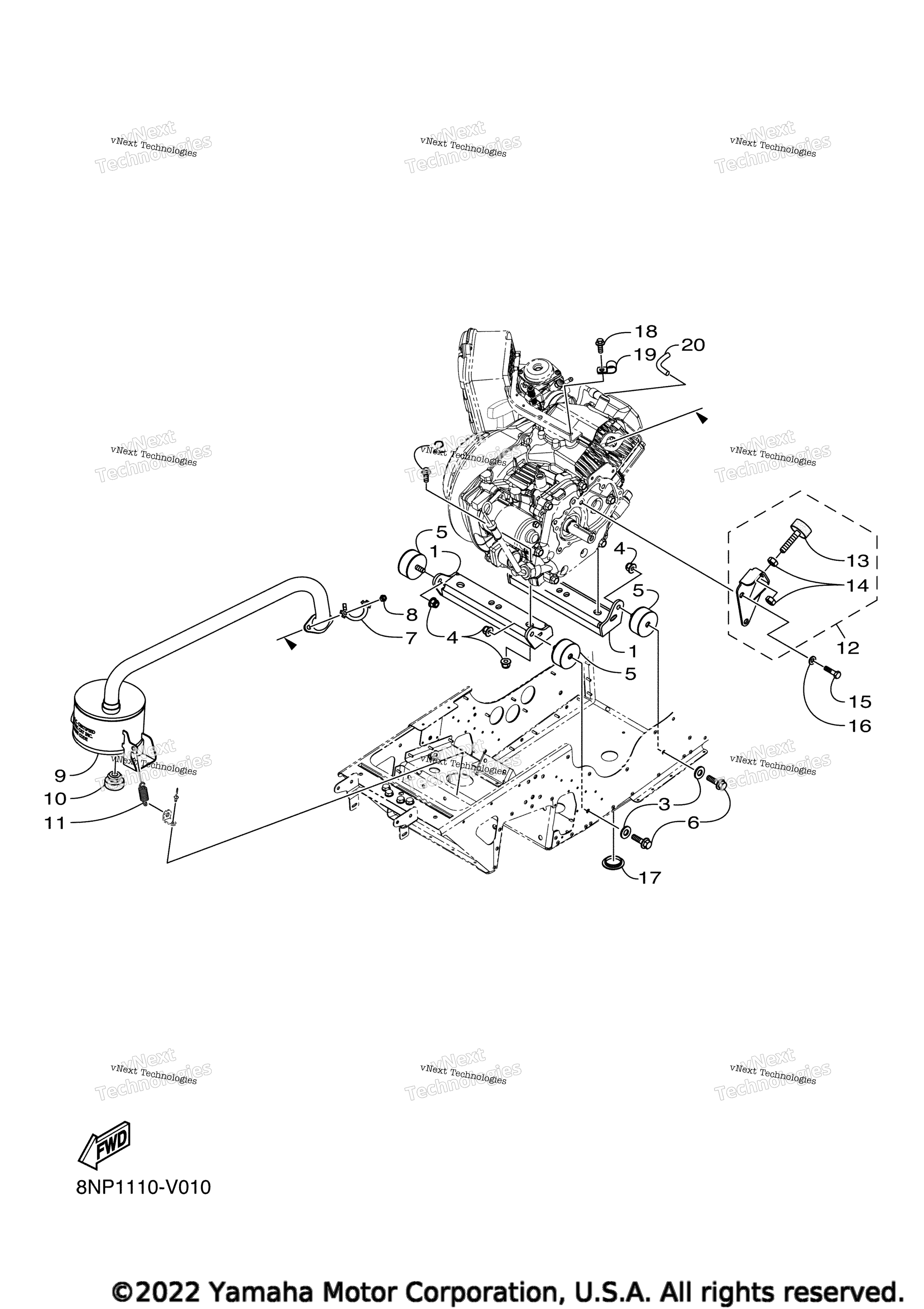

Схема двигателя Assembly для SNOSCOOT ES (SXR2NELY)
Схема
Детали
Номер
Наименование детали
Цена
1
Bracket, Engine art. 8NP-F194E-00-00
По запросу
2
Bolt, Flange art. 8JM-RA126-00-00
По запросу
3
Washer, 9 art. 8KR-RA466-00-00
По запросу
4
.Nut, Self-Locking art. 8JM-RA301-00-00
По запросу
5
Damper, Rubber 1 art. 8NP-F1485-00-00
По запросу
6
Bolt, Flange art. 8JM-RA127-00-00
По запросу
7
Washer art. 7DH-E4616-00-00
По запросу
8
Гайка Yamaha art. 95617-06100-00
от 368 ₽
9
Silencer Assy art. 8ML-E4750-00-00
По запросу
10
Grommet art. 8JP-E5357-00-00
По запросу
11
Spring, Tension 3 art. 8JM-RAD04-00-00
По запросу
12
Damper 2 art. 8ML-F1486-00-00
По запросу
13
. .Damper Sub Assy art. 8ML-F2201-00-00
По запросу
14
. Nut, Hexagon art. 8JP-RA369-00-00
По запросу
15
Bolt, Hexagon art. 8ML-RA105-00-00
По запросу
16
Washer, Plain art. 8ML-RA403-00-00
По запросу
17
Cap, Plug art. 8NP-H2371-00-00
По запросу
18
Bolt, Flange art. 95814-08016-00
По запросу
19
Clamp, 3 art. 8ML-RAB05-00-00
По запросу
20
Hose art. 90445-13815-00
По запросу
