модель 2020 года
- Модель Snoscoot
- Код модели SNOSCOOT ES (SXR2NELY)

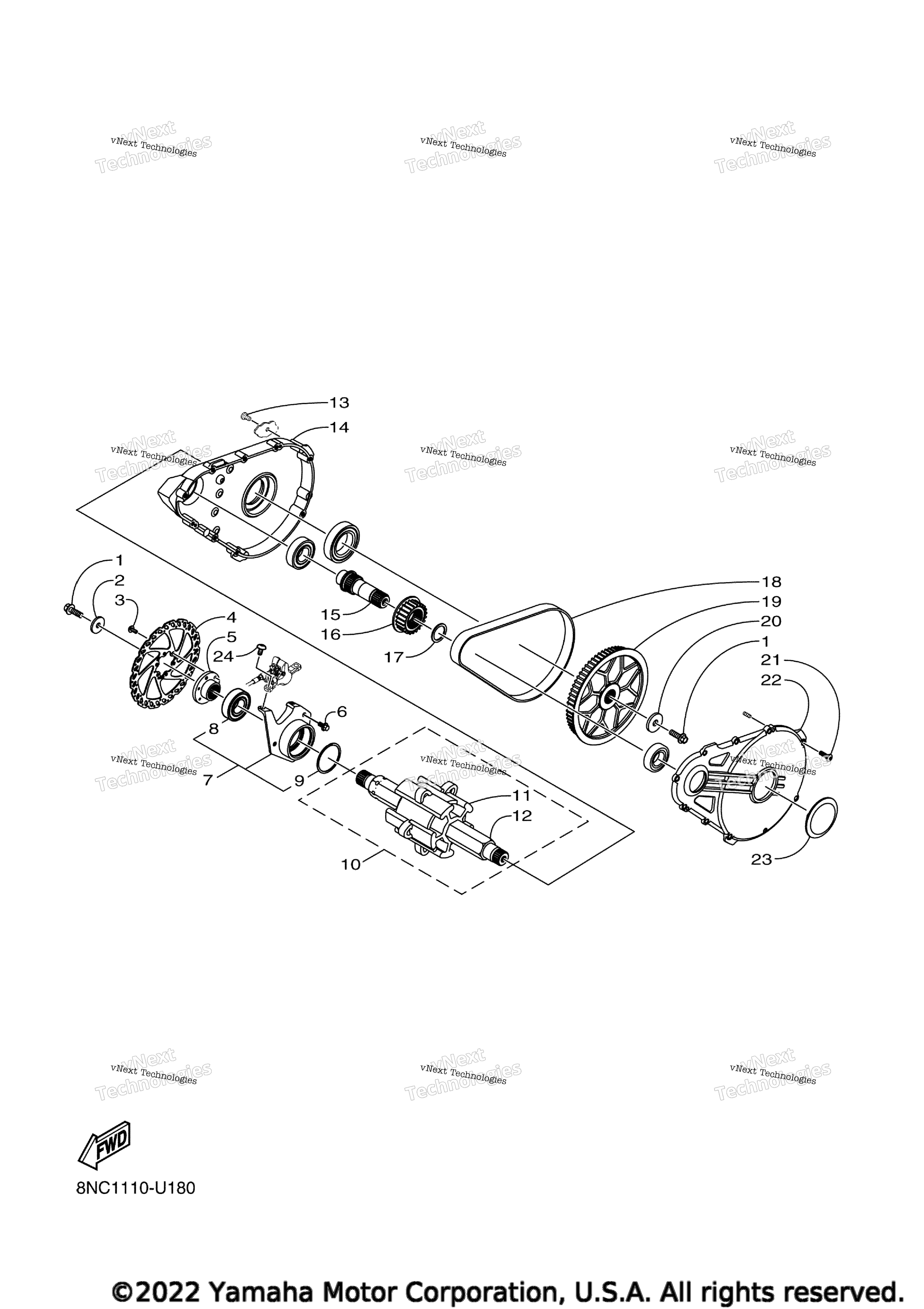

Схема track привод 1 для SNOSCOOT ES (SXR2NELY)
Схема
Детали
Номер
Наименование детали
Цена
1
Bolt, Flange art. 8JP-RA186-00-00
По запросу
2
Washer, Plain art. 8JM-RA401-00-00
По запросу
3
Screw art. 8JP-RA241-00-00
По запросу
4
Disk Brake Assy (Right) art. 8ML-F581U-00-00
По запросу
5
Hub, Front art. 8ML-F5111-00-00
По запросу
6
Bolt, Flange art. 8JP-RA179-00-00
По запросу
7
Hub Assy, Front art. 8ML-F5110-00-00
По запросу
8
. .Bearing art. 8ML-RAG07-00-00
По запросу
9
. .Circlip, 1 art. 8ML-RAH03-00-00
По запросу
10
Front Axle Sub-Assy art. 8ML-G7501-00-00
По запросу
11
. .Wheel, Sprocket 1 art. 8ML-G7531-00-00
По запросу
12
. .Axle, Front art. 8ML-G7511-00-00
По запросу
13
Screw art. 8KC-RA200-00-00
По запросу
14
Case, Gear art. 8ML-G6365-00-00
По запросу
15
Shaft, Drive art. 8ML-G8242-00-00
По запросу
16
Pulley 1 art. 8ML-G6256-00-00
По запросу
17
Washer art. 8ML-RA444-00-00
По запросу
18
Belt art. 8ML-G6241-00-00
По запросу
19
Pulley 2 art. 8ML-G6257-00-00
По запросу
20
Washer, Plain art. 8ML-RA401-00-00
По запросу
21
Screw art. 8ML-RA200-00-00
По запросу
22
Cover, Housing art. 8ML-G7721-00-00
По запросу
23
Plug art. 8ML-G7339-00-00
По запросу
24
Screw, M6x1.0X16 art. 8JP-RA255-00-00
По запросу
