модель 2021 года
- Модель Snoscoot
- Код модели SNOSCOOT ES (SXR2NEML)

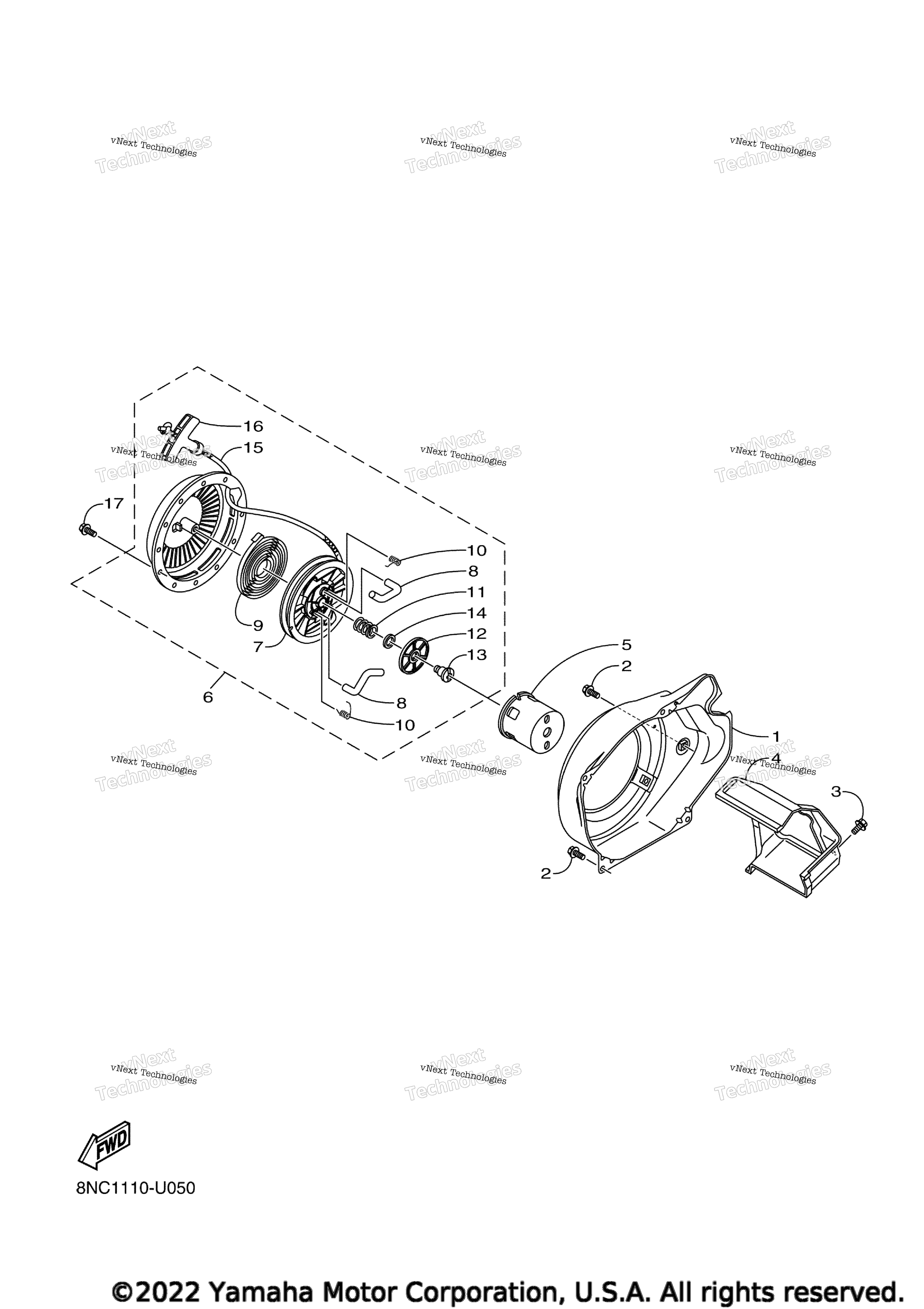

Схема воздушный Shroud & Starter для SNOSCOOT ES (SXR2NEML)
Схема
Детали
Номер
Наименование детали
Цена
1
Case, Fan art. 7CN-E2621-31-00
По запросу
2
Болт с фланцем art. 95817-06012-00
По запросу
3
Болт с фланцем art. 95817-06012-00
По запросу
4
Air Shroud, Cylinder 1 art. 7CN-E2651-01-00
По запросу
5
Pulley, Starter art. 7DH-E5723-00-00
По запросу
6
Starter Assy art. 7DH-E5710-30-00
По запросу
7
. .Drum, Sheave art. 7DH-E5714-01-00
По запросу
8
. .Pawl, Drive art. 7DH-E5741-00-00
По запросу
9
. .Spring, Starter art. 7DH-E5713-00-00
По запросу
10
. .Spring, Return art. 7DH-E5743-00-00
По запросу
11
. .Spring, Friction art. 7DH-E5715-00-00
По запросу
12
. .Plate, Drive art. 7DH-E5716-00-00
По запросу
13
. .Screw art. 7DH-E5793-00-00
По запросу
14
. .Washer, Thrust art. 7DH-E5719-00-00
По запросу
15
. .Wire, Starter art. 7DH-E5751-10-00
По запросу
16
. .Handle, Starter art. 7DH-E5755-00-00
По запросу
17
Bolt, Flange art. 90105-068B9-00
По запросу
