модель 2021 года
- Модель Snoscoot
- Код модели SNOSCOOT ES (SXR2NEML)

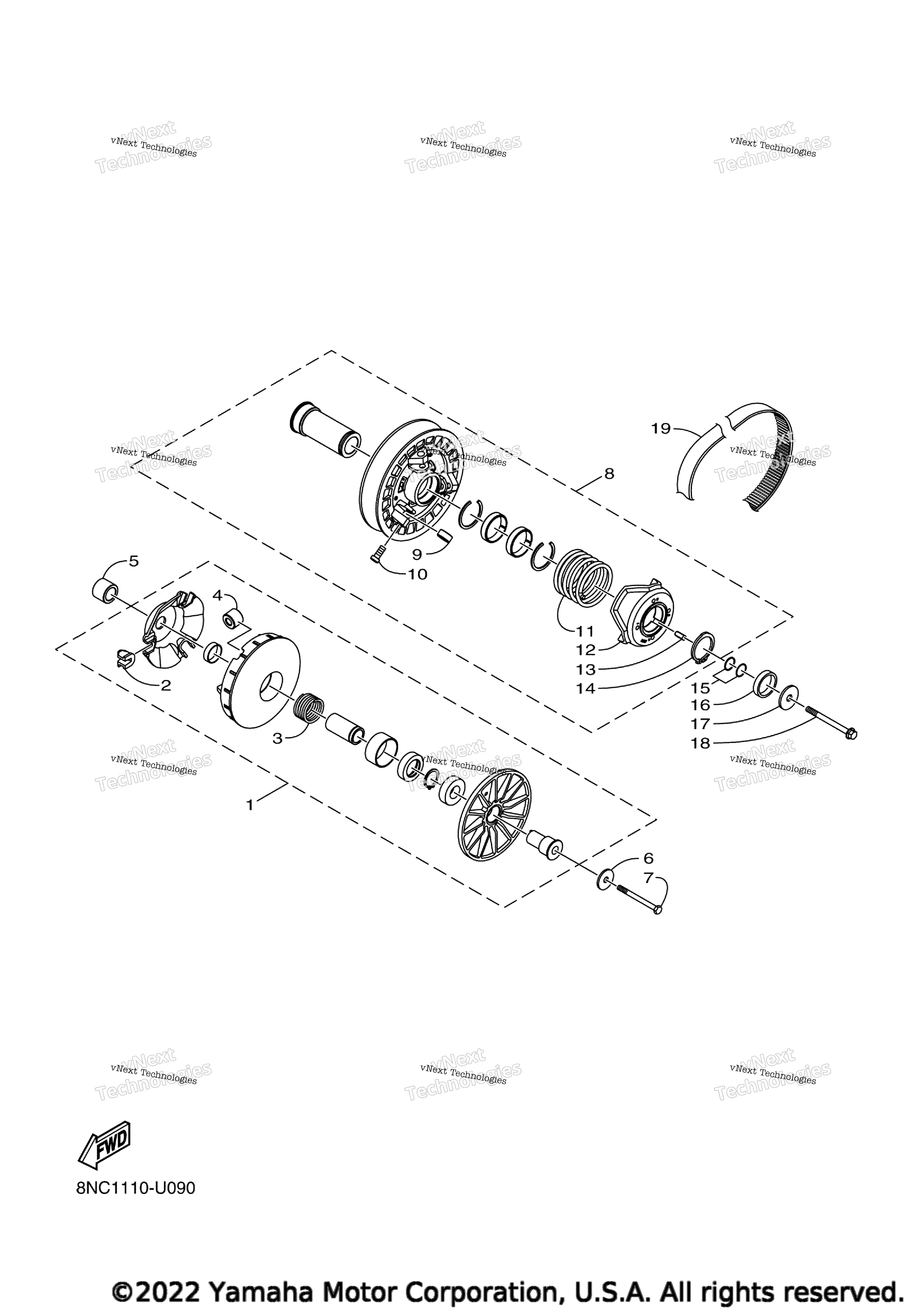

Схема сцепления для SNOSCOOT ES (SXR2NEML)
Схема
Детали
Номер
Наименование детали
Цена
1
Primary Clutch Assy art. 8NP-E760P-00-00
По запросу
2
. .Slider art. 8ML-E7653-00-00
По запросу
3
. .Spring, Primary art. 8ML-E7643-00-00
По запросу
4
.Roller, Comp (14 Gram) AP art. 8ML-E7624-A0-00
По запросу
4
.Roller, Comp (10 Gram) AP art. 8ML-E7624-B0-00
По запросу
4
. .Roller, Comp art. 8ML-E7624-00-00
По запросу
5
Spacer art. 8ML-E7649-00-00
По запросу
6
Washer, Plain art. 8JM-RA401-00-00
По запросу
7
Bolt, Hexagon art. 8ML-RA103-00-00
По запросу
8
Secondary Sheave Assy art. 8ML-E7602-00-00
По запросу
9
. .Roller art. 8ML-E8178-00-00
По запросу
10
. .Screw art. 8ML-RA206-00-00
По запросу
11
. .Spring, Secondary art. 8ML-E7683-00-00
По запросу
12
. .Seat,Spring art. 8ML-E7644-00-00
По запросу
13
. .Key art. 8ML-E5796-00-00
По запросу
14
. .Circlip, Clutch art. 8ML-E6819-00-00
По запросу
15
Washer, 2 UN art. 8JP-RA433-00-00
По запросу
15
Washer UN art. 8JP-RA446-00-00
По запросу
16
Spacer 1 art. 8ML-E7654-00-00
По запросу
17
Washer art. 8JP-RA442-00-00
По запросу
18
Bolt, Flange art. 8ML-RA1A6-00-00
По запросу
19
V-Belt art. 8ML-E7641-00-00
По запросу
