модель 2021 года
- Модель Snoscoot
- Код модели SNOSCOOT ES (SXR2NEML)

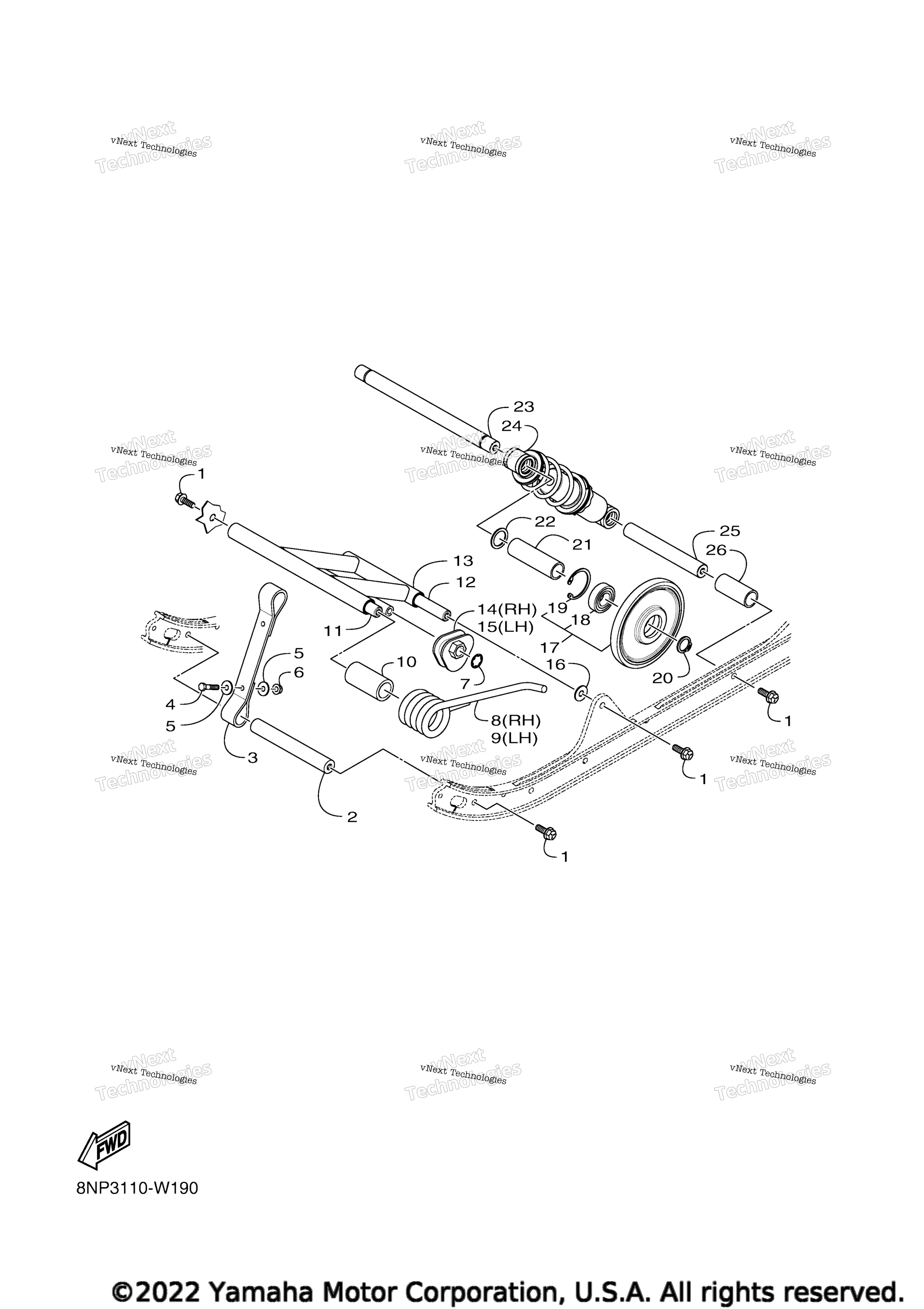

Схема track подвеска 2 для SNOSCOOT ES (SXR2NEML)
Схема
Детали

Номер
Наименование детали
Цена
1
Bolt, Flange art. 8JM-RA116-00-00
По запросу
2
Shaft 2 art. 8ML-G7475-00-00
По запросу
3
Stopper 1 art. 8NP-G7495-00-00
По запросу
4
Bolt, Hexagon art. 8JM-RA115-00-00
По запросу
5
Washer, Plain art. 8JM-RA400-00-00
По запросу
6
Nut, Self-Locking art. 8JP-RA357-00-00
По запросу
7
Nut art. 8JM-RA315-00-00
По запросу
8
Spring, Rear 2 RH art. 8ML-G7474-00-00
По запросу
9
Spring, Rear 1 LH art. 8ML-G7473-00-00
По запросу
10
Collar art. 8JM-RA705-10-00
По запросу
11
Shaft 1 art. 8JM-G7465-00-00
По запросу
12
Shaft 4 art. 8NP-G7486-00-00
По запросу
13
Arm, Pivot 1 art. 8NP-G7331-00-00
По запросу
14
Hook 3 RH art. 8JM-G7448-00-00
По запросу
15
Hook 2 LH art. 8JM-G7447-00-00
По запросу
16
Washer art. 8ND-RA429-00-00
По запросу
17
Suspension Wheel Assy art. 8JR-G7310-20-00
По запросу
18
. .Bearing, 2 art. 8JM-RAY03-00-00
По запросу
19
. .Circlip, 2 art. 8JM-RAH01-00-00
По запросу
20
Circlip, 2 art. 8ML-RAH04-00-00
По запросу
21
Collar art. 8ML-RA708-00-00
По запросу
22
Washer art. 8JP-RA437-00-00
По запросу
23
Shaft 1 art. 8ML-G7465-00-00
По запросу
24
Shock Absorber art. 8NP-G7480-00-00
По запросу
25
Shaft 4 art. 8ML-G7486-00-00
По запросу
26
Collar art. 8ML-RA709-00-00
По запросу
