модель 2004 года
- Модель DVX 400
- Код модели Черно-зеленый (A2004DVI2AUSE)

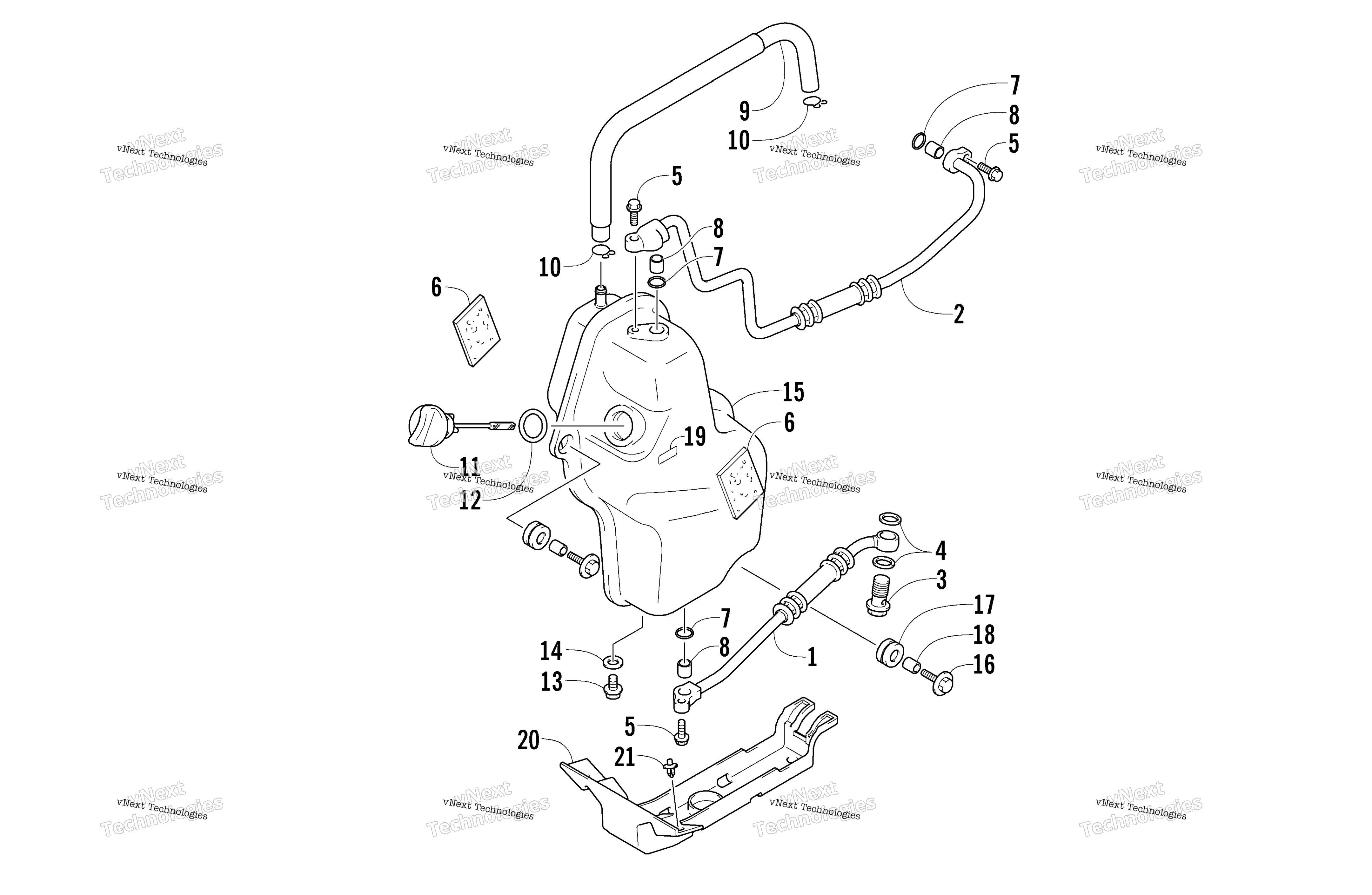

Схема масляный шланг узла для Черно-зеленый (A2004DVI2AUSE)
Схема
Детали
Номер
Наименование детали
Цена
1
Hose, Oil Tank - Right art. 3410-016
По запросу
2
HOSE, OIL TANK LH art. 3410-017
По запросу
3
BOLT, UNION (14X27) art. 3423-720
По запросу
4
Gasket art. 3006-113
По запросу
5
Bolt, Thermostat Cap art. 3007-446
По запросу
6
CUSHION, OIL TANK art. 3423-744
По запросу
7
O RING (D:2.4,ID:11.0) art. 3423-711
По запросу
8
Pin, Dowel art. 3008-199
По запросу
9
Hose, Oil Overflow art. 3410-018
По запросу
10
CLIP art. 3423-723
По запросу
11
GAUGE,OIL LEVEL art. 3470-009
По запросу
12
Прокладка art. 3423-055
По запросу
13
Bolt art. 3007-407
По запросу
14
WASHER art. 3402-436
По запросу
15
TANK COMP,OIL art. 3502-021
По запросу
16
BOLT, OIL TANK art. 3423-657
По запросу
17
CUSHION, OIL TANK art. 3423-716
По запросу
18
SPACER, OIL TANK art. 3423-692
По запросу
19
NOTE,ENGINE OIL art. 3406-074
По запросу
20
PROTECTOR,OIL TANK art. 3402-882
По запросу
21
CLIP, DUCT GUARD art. 3423-423
По запросу
