модель 2004 года
- Модель DVX 400
- Код модели Черно-зеленый (A2004DVI2AUSE)

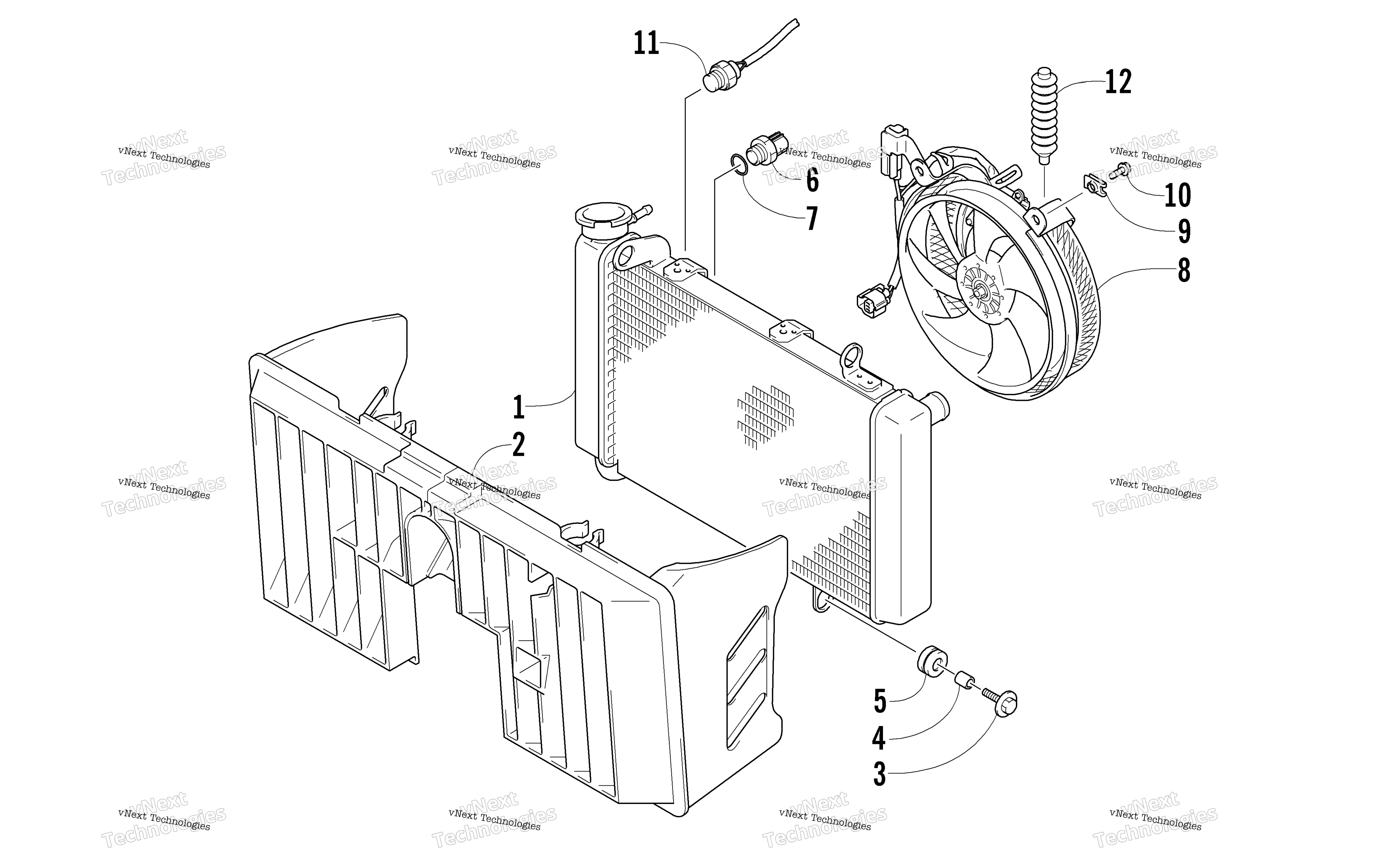

Схема радиатора Assembly для Черно-зеленый (A2004DVI2AUSE)
Схема
Детали
Номер
Наименование детали
Цена
1
RADIATOR ASSY,WATER art. 3413-026
По запросу
2
COVER COMP,RADIATOR art. 3413-028
По запросу
3
BOLT, OIL TANK art. 3423-657
По запросу
4
SPACER, OIL TANK art. 3423-692
По запросу
5
CUSHION, OIL TANK art. 3423-716
По запросу
6
SWITCH COMP,ENGINE COOLING FAN (inc. 7) art. 3409-024
По запросу
7
O RING art. 3423-576
По запросу
8
FAN ASSY, RADIATOR art. 3413-035
По запросу
9
NUT art. 3423-741
По запросу
10
Bolt art. 3007-457
По запросу
11
SWITCH ASSY,WATER TEMP art. 3409-035
По запросу
12
BOOT, RADIATOR FAN MOTOR art. 3402-937
По запросу
