модель 2004 года
- Модель DVX 400
- Код модели Черно-зеленый (A2004DVI2AUSE)

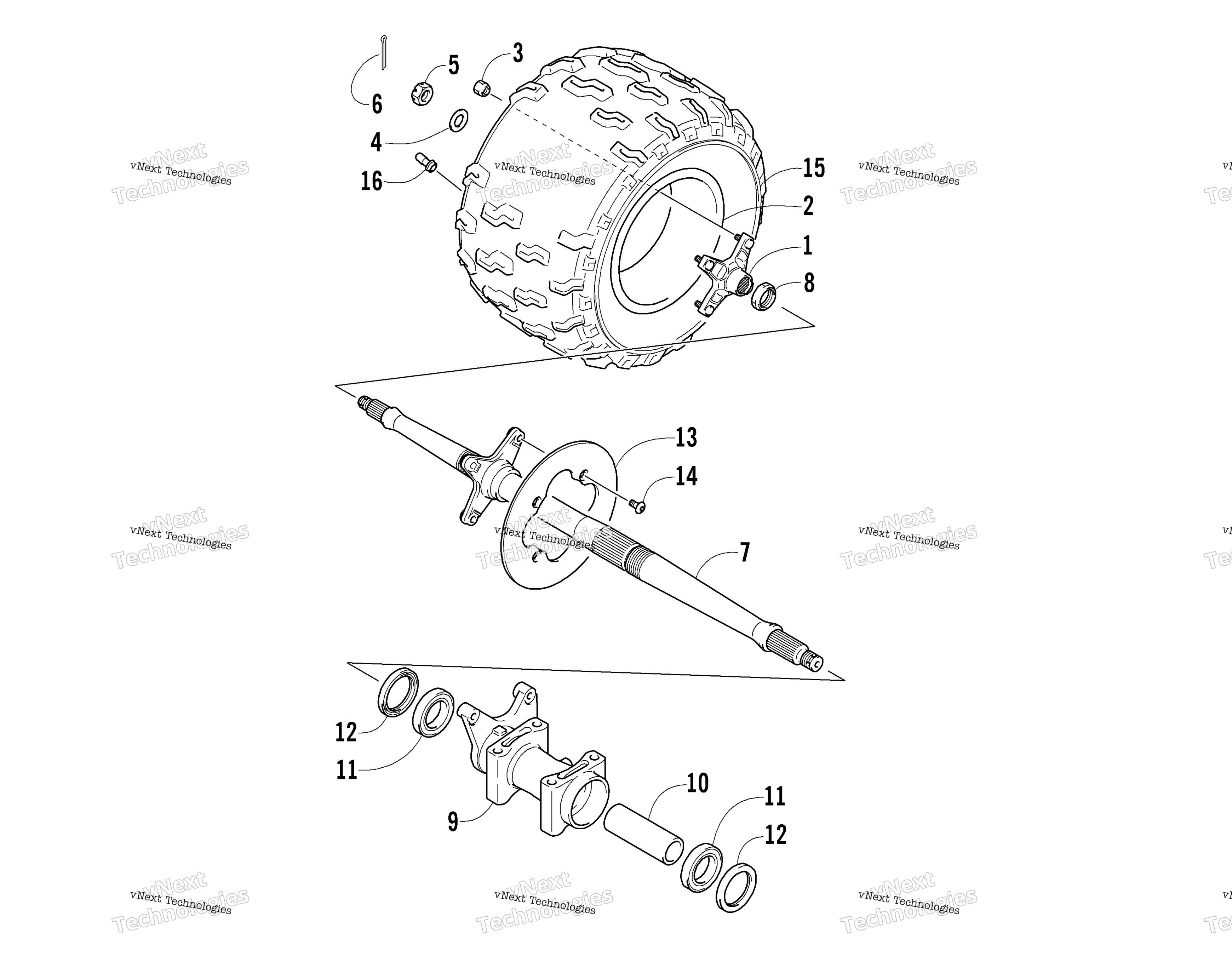

Схема заднего колеса (прав.) Assembly для Черно-зеленый (A2004DVI2AUSE)
Схема
Детали
Номер
Наименование детали
Цена
1
HUB,REAR WHEEL art. 3446-384
По запросу
2
RIM,RR WHEEL(9X8.0AT) art. 3406-073
По запросу
3
NUT art. 3423-663
По запросу
4
WASHER art. 3423-685
По запросу
5
NUT, HUB art. 3423-667
По запросу
6
COTTER PIN art. 3423-609
По запросу
7
AXLE,REAR art. 3446-387
По запросу
8
NUT, REAR AXLE RH art. 3423-759
По запросу
9
HOUSING,RR AXLE BEARING art. 3406-134
По запросу
10
SPACER, RR AXLE BEARING art. 3406-127
По запросу
11
BEARING, REAR AXLE art. 3406-092
По запросу
12
Seal, Dust art. 3406-099
По запросу
13
DISC,REAR BRAKE art. 3406-079
По запросу
14
BOLT, BRAKE DISC art. 3423-649
По запросу
15
TIRE,REAR art. 3406-072
По запросу
16
VALVE ASSY,WHEEL RIM,TR412 art. 3406-008
По запросу
