модель 2004 года
- Модель DVX 400
- Код модели Красный (A2004DVI2AUSR)

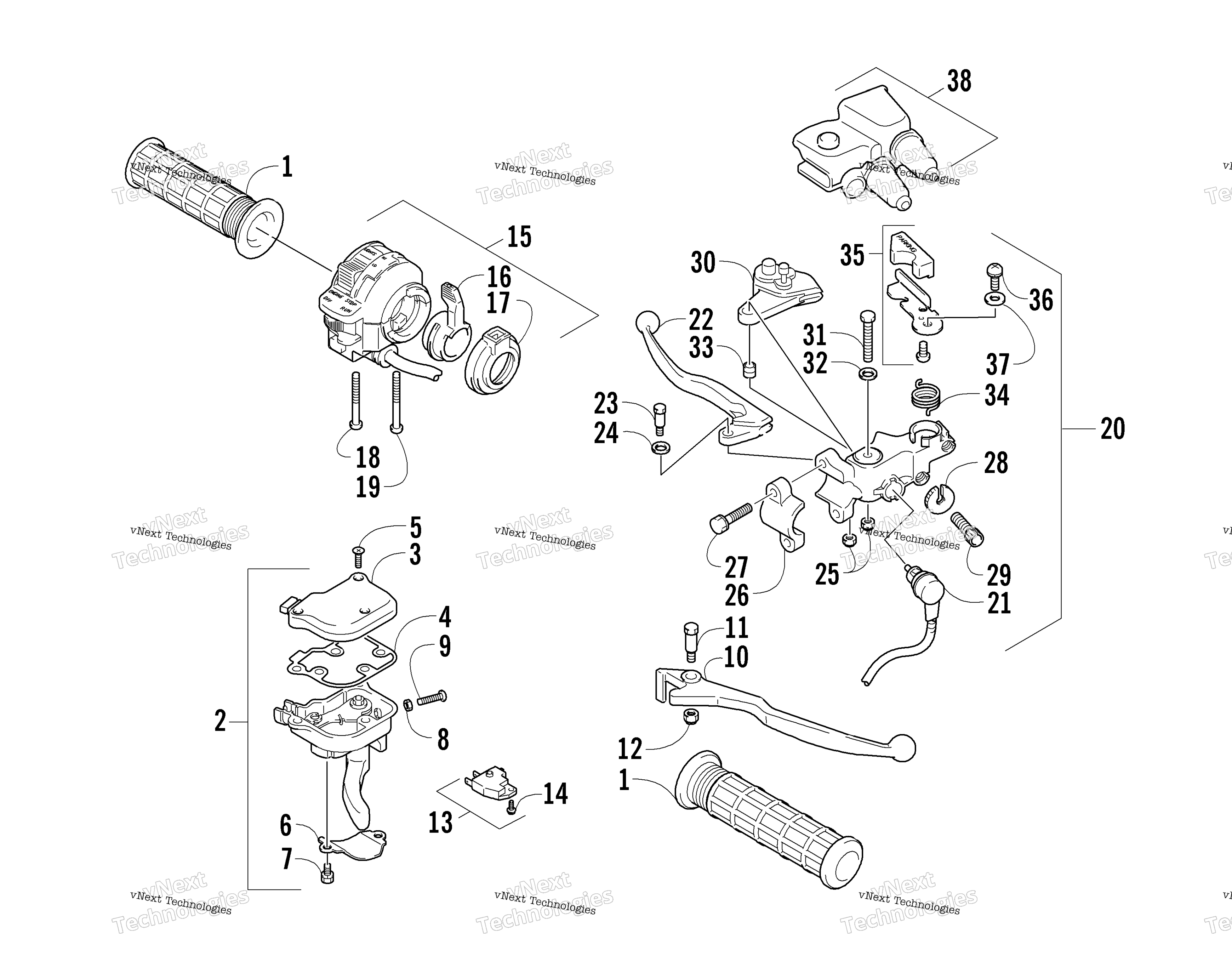

Схема органов управления для Красный (A2004DVI2AUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
GRIP art. 3405-037
По запросу
2
Case, Throttle (inc. 3-9) art. 3405-034
По запросу
3
CAP art. 3405-035
По запросу
4
Gasket art. 3423-582
По запросу
5
SCREW art. 3423-581
По запросу
6
HOLDER art. 3405-036
По запросу
7
BOLT art. 3423-580
По запросу
8
NUT,5MM art. 3007-572
По запросу
9
Screw art. 1691-018
По запросу
10
LEVER,FRONT BRAKE art. 3402-886
По запросу
11
BOLT,BRAKE LEVER PIVOT art. 3423-583
По запросу
12
NUT art. 3423-748
По запросу
13
SWITCH ASSY,STOP (inc. 14) art. 3409-037
По запросу
14
SCREW art. 3423-750
По запросу
15
SWITCH ASSY,HANDLE LEFT (inc. 16-19) art. 3509-012
По запросу
16
LEVER, CHOKE art. 3409-009
По запросу
17
COVER, CHOKE art. 3409-010
По запросу
18
SCREW, 5X40 art. 3423-196
По запросу
19
SCREW, 5X45 art. 3423-197
По запросу
20
LEVER SET,CLUTCH (inc. 21-37) art. 3446-382
По запросу
21
SWITCH, CLUTCH art. 3409-041
По запросу
22
Lever art. 3402-964
По запросу
23
BOLT, PIVOT art. 3423-751
По запросу
24
WASHER art. 3423-746
По запросу
25
NUT art. 3423-891
По запросу
26
HOLDER art. 3502-025
По запросу
27
Bolt, Water Inlet Connector art. 3007-515
По запросу
28
NUT, ADJUSTER art. 3402-963
По запросу
29
BOLT, ADJUSTER art. 3423-749
По запросу
30
LOCK SET, PARKING LOCK art. 3402-968
По запросу
31
BOLT, PARKING LOCK art. 3423-745
По запросу
32
WASHER art. 3423-747
По запросу
33
SPACER art. 3402-965
По запросу
34
SPRING, RETURN art. 3402-966
По запросу
35
Knob, Parking Brake Lock art. 3402-967
По запросу
36
SCREW, PARKING PLATE art. 3423-753
По запросу
37
WASHER art. 3423-752
По запросу
38
Cover, Clutch Lever art. 3406-019
По запросу
