модель 2004 года
- Модель DVX 400
- Код модели Красный (A2004DVI2AUSR)

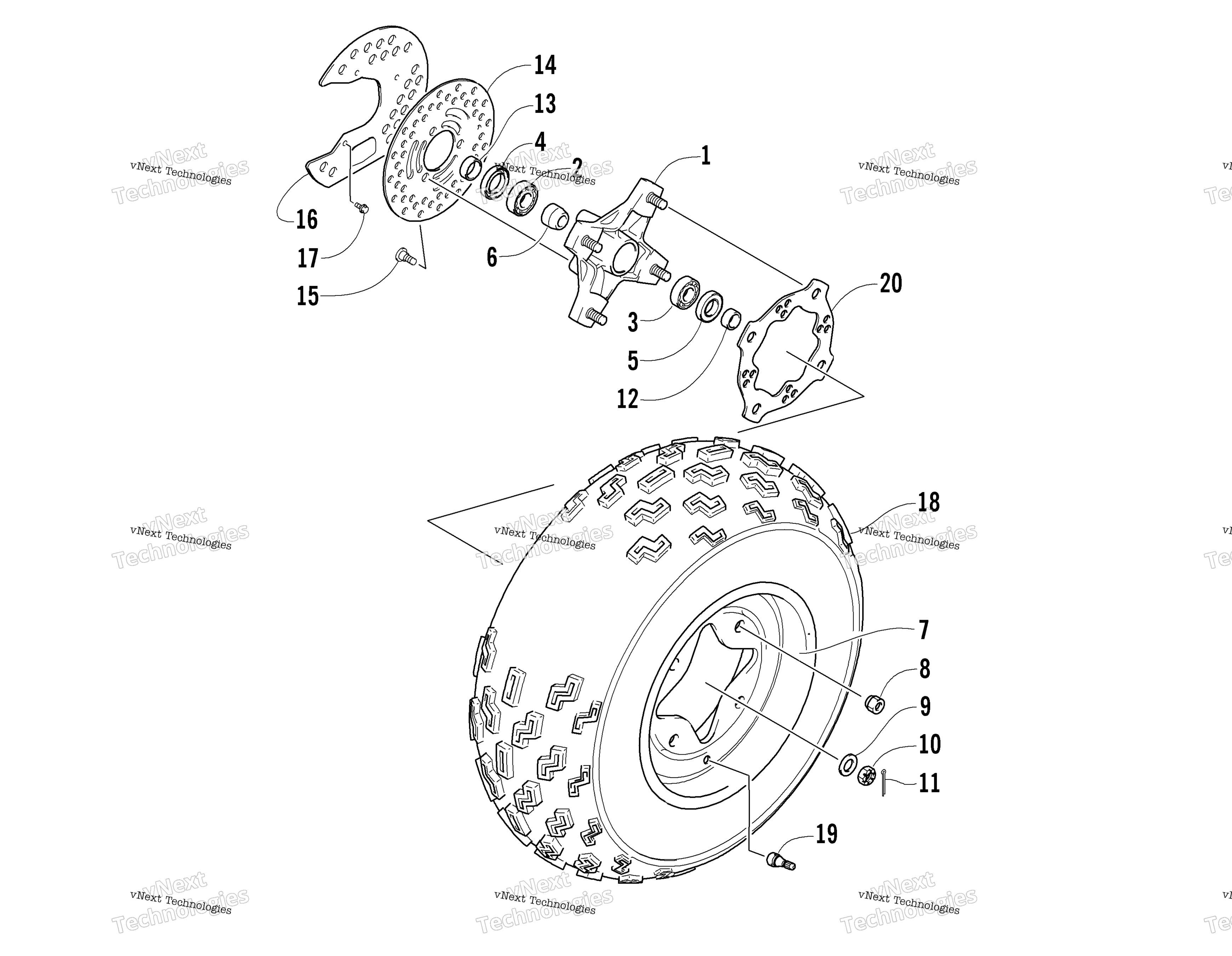

Схема передней части Wheel Assembly для Красный (A2004DVI2AUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
HUB,FRONT WHEEL art. 3405-021
По запросу
2
Bearing, Wheel Hub - Inner art. 3402-893
По запросу
3
Bearing, Wheel Hub - Outer art. 3402-899
По запросу
4
DUST SEAL INNER art. 3402-914
По запросу
5
DUST SEAL OUTER art. 3402-913
По запросу
6
SPACER,FR HUB BEARING art. 3405-023
По запросу
7
RIM,FRONT WHEEL(10X5.5AT) art. 3406-018
По запросу
8
NUT art. 3423-663
По запросу
9
WASHER-14MM art. 3007-902
По запросу
10
NUT, HUB art. 3423-622
По запросу
11
PIN, COTTER art. 3423-608
По запросу
12
SPACER, FRONT AXLE art. 3402-895
По запросу
13
SPACER, FR AXLE NO.2 art. 3402-896
По запросу
14
Disc, Brake art. 3406-028
По запросу
15
BOLT, BRAKE DISC art. 3423-649
По запросу
16
COVER,FRONT DISC art. 3406-029
По запросу
17
BOLT, 6 X 12 art. 3423-455
По запросу
18
Tire - Front art. 3406-017
По запросу
19
VALVE ASSY,WHEEL RIM,TR412 art. 3406-008
По запросу
20
PLATE,FRONT HUB art. 3405-022
По запросу
