модель 2004 года
- Модель DVX 400
- Код модели Красный (A2004DVI2AUSR)

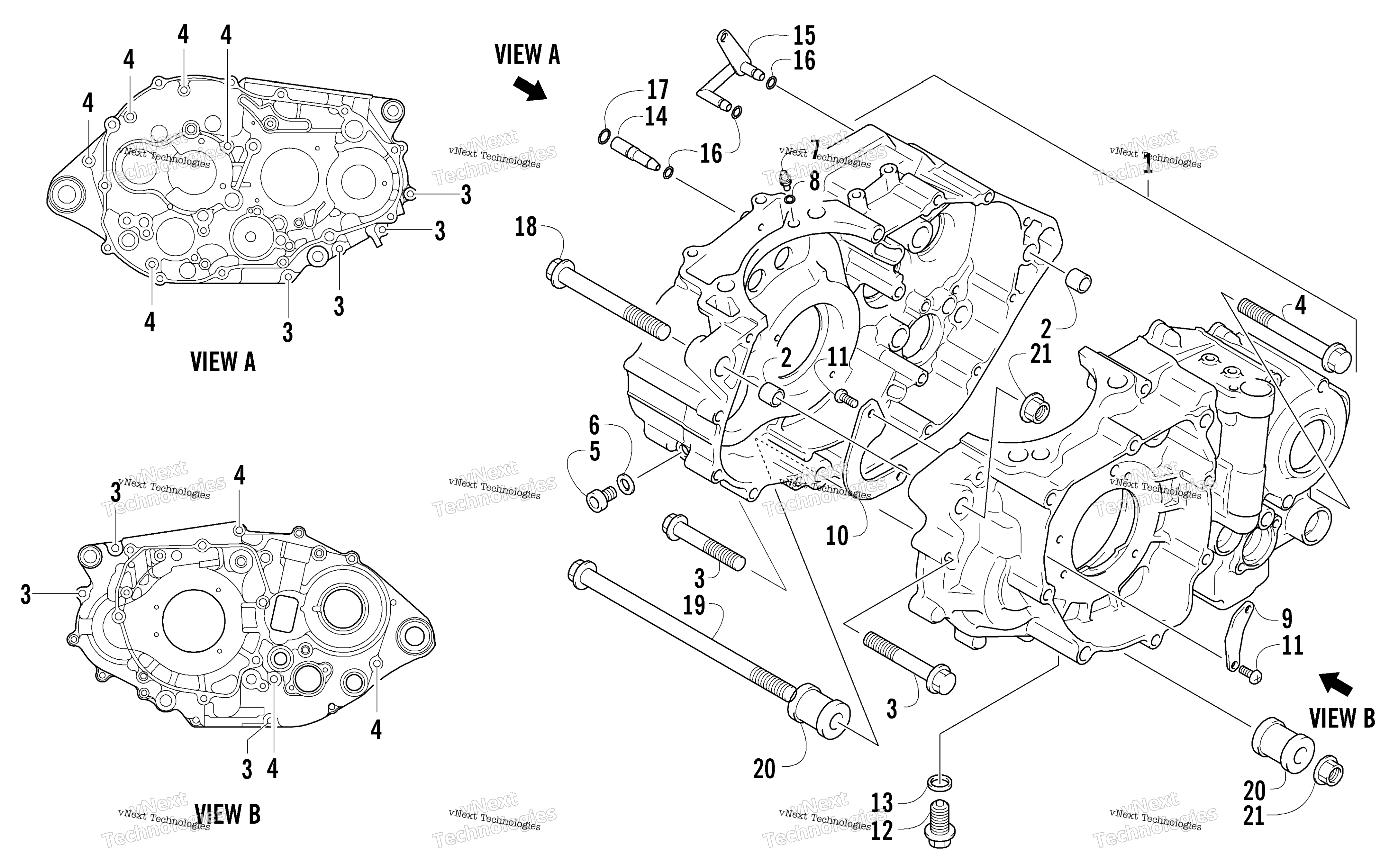

Схема картера Assembly для Красный (A2004DVI2AUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE SET (inc. 2-11) art. 3502-009
По запросу
2
PIN, CYLINDER HEAD KNOCK(ALIGMENT) art. 3423-088
По запросу
3
Bolt, Cylinder Head art. 3007-496
По запросу
4
BOLT, CLUTCH COVER-M6X70 art. 3423-097
По запросу
5
PLUG, OIL GALLERY art. 3423-706
По запросу
6
GASKET (10X14X3.6) art. 3402-894
По запросу
7
JET, OIL GALLERY CYLINDER art. 3402-918
По запросу
8
O RING art. 3423-051
По запросу
9
SEPARATOR, OIL NO.1 art. 3402-919
По запросу
10
SEPARATOR, OIL NO.2 art. 3402-920
По запросу
11
SCREW art. 3423-435
По запросу
12
PLUG, OIL DRAIN art. 3402-897
По запросу
13
Прокладка сливного болта Arctic Cat art. 3402-011
от 473 ₽
14
Pipe, Oil - Inner - No. 1 art. 3446-391
По запросу
15
PIPE COMP,T/M OIL INNER NO.2 art. 3446-356
По запросу
16
O RING (D:1.9,ID:4.8) art. 3423-709
По запросу
17
O RING (D:1.9,ID:6.8) art. 3423-710
По запросу
18
Bolt art. 3005-514
По запросу
19
BOLT, (M10X180) art. 3423-391
По запросу
20
SPACER, ENGINE MOUNTING (L:30) art. 3423-737
По запросу
21
NUT art. 3423-863
По запросу
Другие схемы модели
Картер Assembly
