модель 2004 года
- Модель DVX 90
- Код модели 4T Красный (A2004H4B2BUSR)

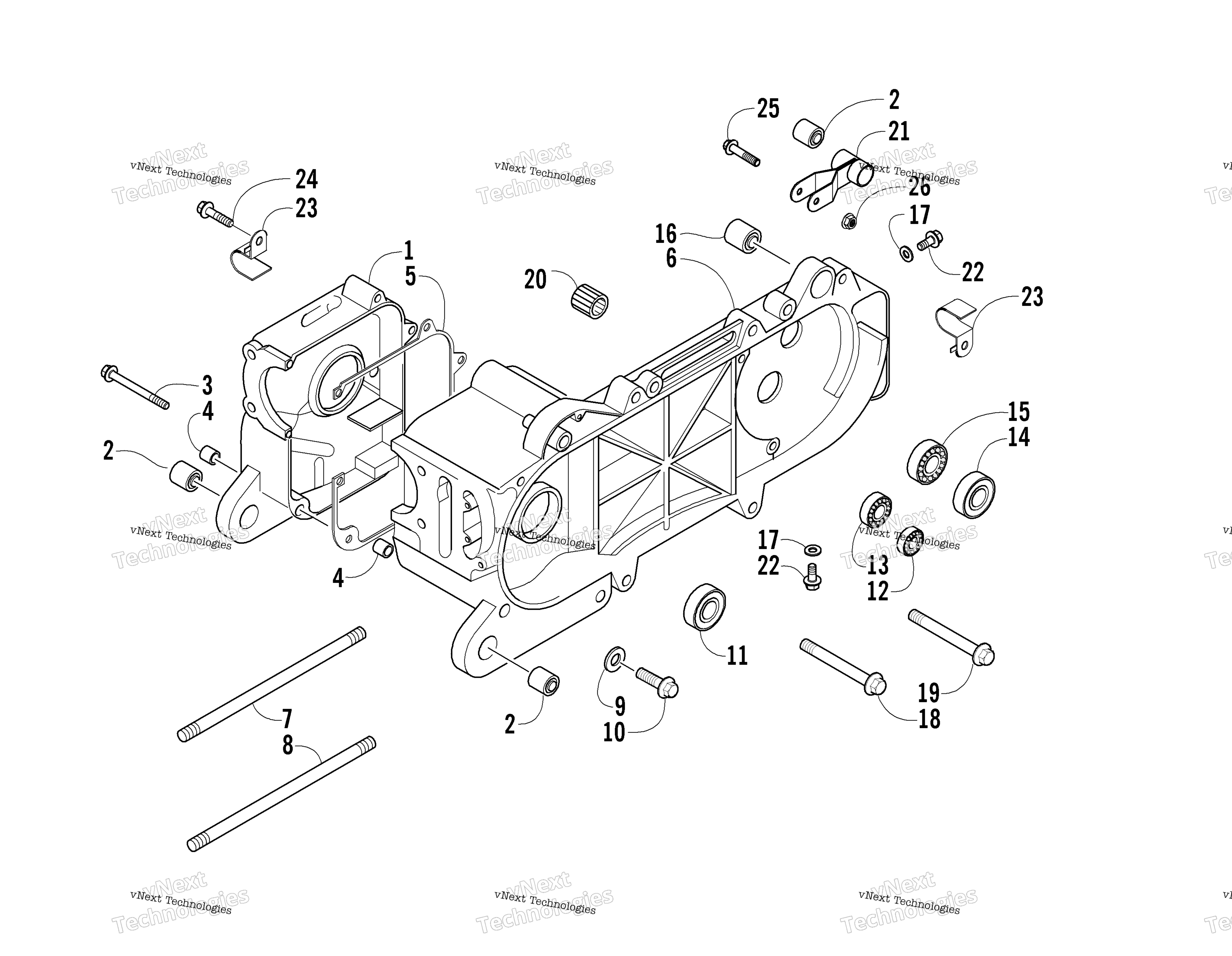

Схема картера Assembly для 4T Красный (A2004H4B2BUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
RIGHT CRANKCASE art. 3301-772
По запросу
2
BUSH, ENGINE HANGER RUBBER" art. 3301-763
По запросу
3
HEX WASHER FACE BOLT art. 3301-774
По запросу
4
DOWEL PIN art. 3301-775
По запросу
5
GASKET CRANKCASE art. 3301-776
По запросу
6
LEFT CRANKCASE art. 3301-777
По запросу
7
Bolt, Stud art. 3301-778
По запросу
8
Bolt, Stud art. 3301-779
По запросу
9
PLAIN WASHER art. 3301-780
По запросу
10
HEX WASHER FACE BOLT art. 3301-781
По запросу
11
OIL SEAL art. 3301-782
По запросу
12
RADIAL BALL BEARING art. 3301-783
По запросу
13
RADIAL BALL BEARING art. 3301-414
По запросу
14
OIL SEAL art. 3301-784
По запросу
15
RADIAL BALL BEARING art. 3301-785
По запросу
16
RUBBER BUSHING art. 3301-786
По запросу
17
PLAIN WASHER art. 3301-760
По запросу
18
HEX WASHER FACE BOLT art. 3301-839
По запросу
19
HEX WASHER FACE BOLT art. 3301-789
По запросу
20
NEEDLE BEARING art. 3301-418
По запросу
21
CRANKCASE LEFT BRACKET art. 3301-790
По запросу
22
HEX WASHER FACE BOLT art. 3301-791
По запросу
23
CLAMP art. 3301-013
По запросу
24
WASHER,HEX-FACE BOLT art. 3301-877
По запросу
25
HEX WASHER FACE BOLT art. 3301-788
По запросу
26
HEX FLANGE NUT WITH SERRATION art. 3301-330
По запросу
