модель 2004 года
- Модель DVX 90
- Код модели 4T Красный (A2004H4B2BUSR)

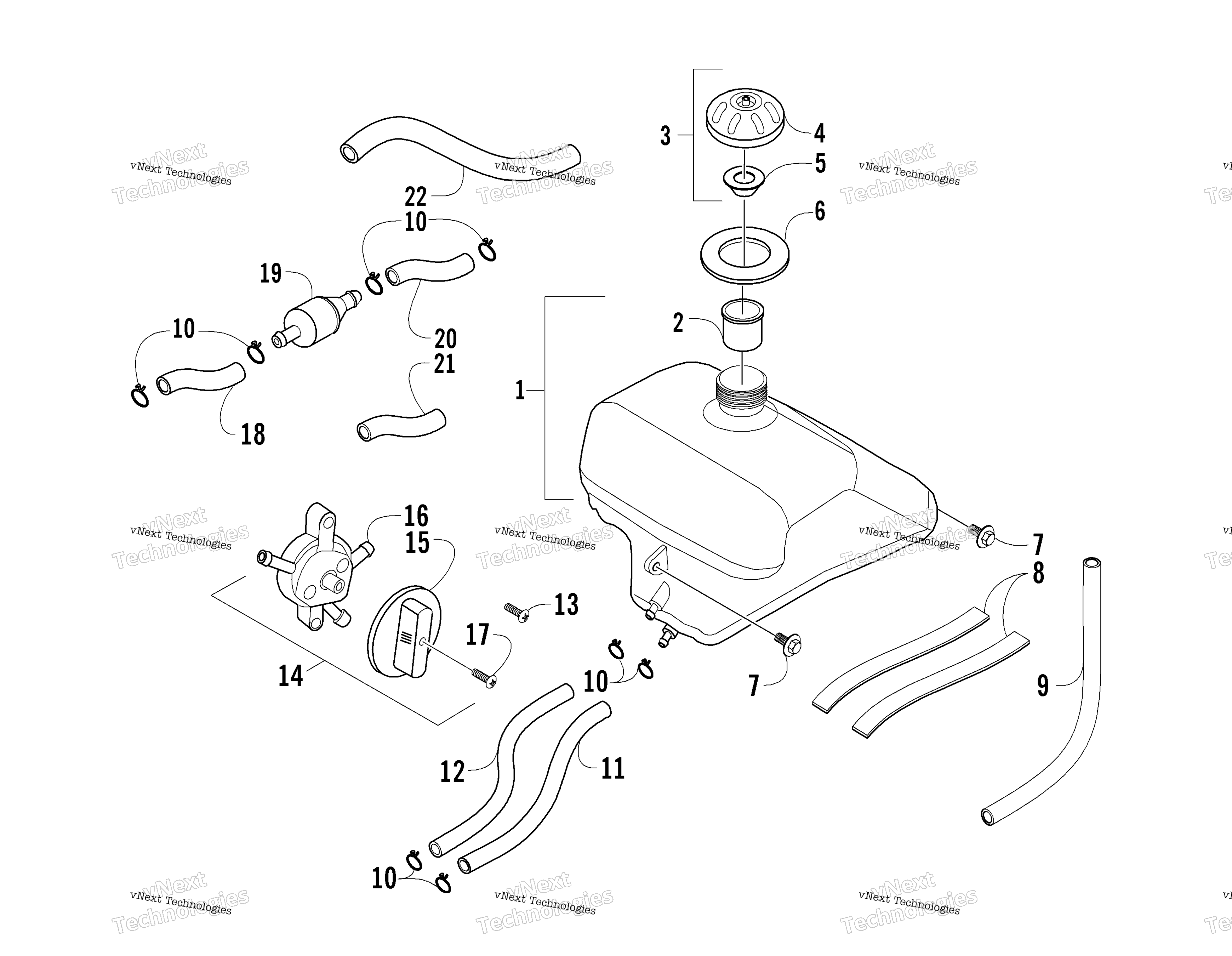

Схема узла топливного бака для 4T Красный (A2004H4B2BUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
FUEL TANK COMP (inc. 2) art. 3301-073
По запросу
2
FUEL TANK TUBE art. 3301-084
По запросу
3
FUEL CAP ASS’Y (inc. 4-5) art. 3301-078
По запросу
4
FUEL TANK CAP BODY art. 3301-079
По запросу
5
FUEL TANK CAP GASKET art. 3301-081
По запросу
6
FRONT COVER RUBBER GASKET art. 3301-489
По запросу
7
HEX BOLT art. 3301-306
По запросу
8
SPONGE PAD art. 3301-076
По запросу
9
TUBE COVER art. 3301-482
По запросу
10
CLIP art. 3301-374
По запросу
11
TUBE art. 3301-370
По запросу
12
TUBE art. 3301-369
По запросу
13
PAN PHILLIPS BOLT art. 3301-317
По запросу
14
FUEL CUP (inc. 15-17) art. 3301-059
По запросу
15
FUEL CAP SWIVEL HEAD art. 3301-080
По запросу
16
FUEL CUP BODY art. 3301-491
По запросу
17
PAN PHILLIPS BOLT art. 3301-470
По запросу
18
TUBE art. 3301-859
По запросу
19
PETROL FILTER art. 3301-551
По запросу
20
TUBE art. 3301-858
По запросу
21
TUBE COVER art. 3301-860
По запросу
22
BREATHER HOSE art. 3301-479
По запросу
